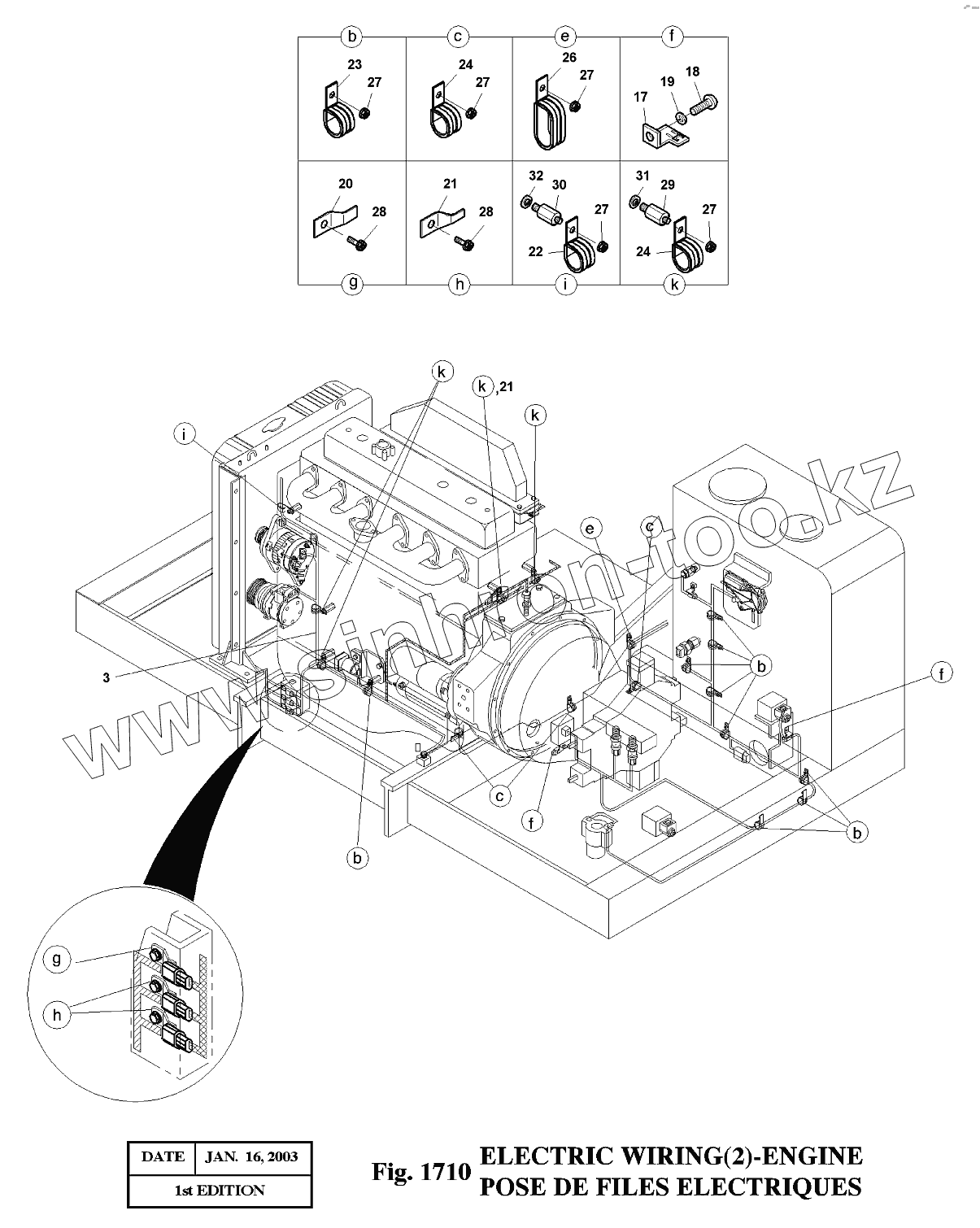

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V. 1710 Жгуты проводов

Тип техники

Марка

Модель

Схема

3

17

18

19

20

21

21

22

23

24

24

26

27

27

27

27

27

28

28

29

30

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
3	530-00327		HARNESS;ENGINE
17	2195-3500		BRACKET;HOUSING
18	S3450953		SCREW M6X1.0X12
19	S5102303		WASHER;SPRING M6
20	2197-1660		BRACKET;HOUSING W15
21	2197-1661		BRACKET;HOUSING W9
22	2124-1509D1		CLIP D12/M8
23	124-00208D2		CLIP D14/M8
24	124-00208D3		CLIP D20/M8
26	124-00209D1		CLIP 2-D20/M8
27	2121-1305		NUT M8X1.25
28	120-00276		BOLT M8X1.25X12
29	2120-2187		BOLT;STUD M8X1.25X20/M8
30	2120-2235		BOLT;STUD M10X1.25X15/M8
31	S5102603		WASHER;SPRING M10
32	S5102503		WASHER;SPRING
301	2548-1027		DIODE ASS'Y 3A
500-00215	500-00215		ELECTRIC WIRING(3)

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
