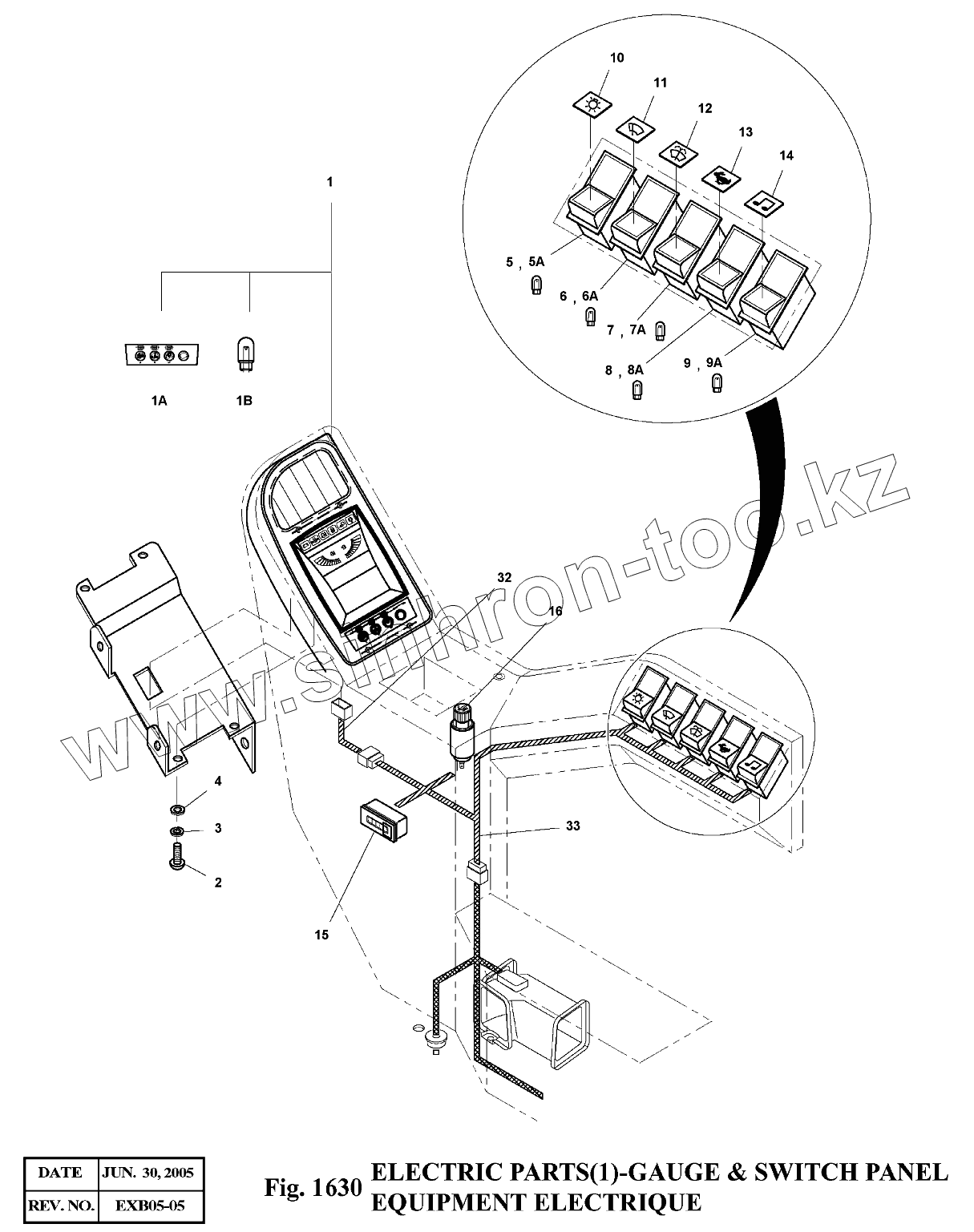

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V. 1630 Электрооборудование

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

32

33

101

102

501

601

701

801

901

Позиция на иллюстрации	Заводской номер детали		Название детали
1	539-00048C		PANEL;LCD GAUGE
1	539-00048E		PANEL;LCD GAUGE
2	S3450853		SCREW M5X0.8X16
3	S5100203		WASHER;SPRING
4	S5000213		WASHER;PLAIN
5	2549-9109		SWITCH;LAMP
6	2549-9109		SWITCH;LAMP
7	2549-9110		SWITCH;WASHER
8	2549-9109		SWITCH;LAMP
9	2549-9098		SWITCH;OVERLOAD WARNING
10	2190-2036D24		INSERT;LAMP
11	2190-2036D11		INSERT;WIPER
12	2190-2036D12		INSERT;WASHER
13	2190-2036D13		INSERT;HIGH SPEED
14	2190-2036D23		INSERT;CAR STEREO
15	2528-9040		METER;HOUR
16	545-00001		LIGHTER;CIGAR
32	530-00231A		HARNESS;GAUGE PANEL JOINT
33	530-00209		HARNESS;SWITCH BOX
101	159-00195		SHEET;SWITCH
102	515-00012A		BULB
501	K9000353		LAMP;PILOT
601	K9000353		LAMP;PILOT
701	K9000353		LAMP;PILOT
801	K9000353		LAMP;PILOT
901	K9000353		LAMP;PILOT
500-00213	500-00213		ELECTRIC PARTS(4)
500-00213B	500-00213B		ELECTRIC PARTS(4)
500-00213E	500-00213E		ELECTRIC PARTS(4)
500-00213G	500-00213G		ELECTRIC PARTS(4)
500-00213H	500-00213H		ELECTRIC PARTS(4)

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
