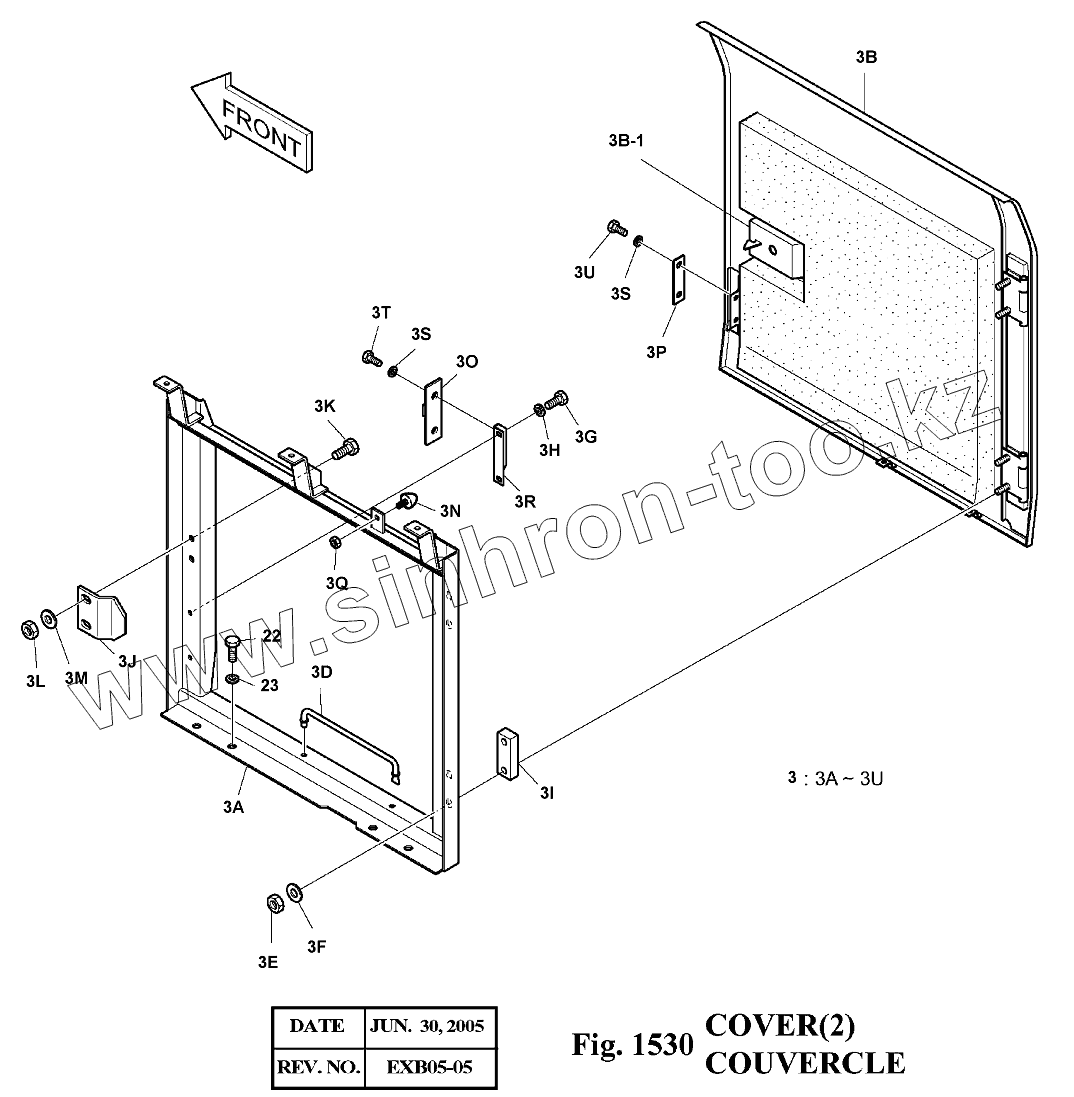

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V. 1530 Крышки
3
3
3
3
3
22
23
301
301
302
302
302
302
302
302
302
302
302
302
304
304
305
305
306
306
307
307
308
308
309
309
310
310
311
311
312
312
313
313
314
314
315
315
316
316
317
317
318
318
319
319
319
320
320
321
321
30201
30201
30201
30201
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | 622-00304 | SIDE DOOR ASS'Y(R.H) | |
| 3 | 622-00304A | SIDE DOOR ASS'Y(R.H) | |
| 3 | 622-00304B | SIDE DOOR ASS'Y(R.H) | |
| 3 | 622-00304C | SIDE DOOR ASS'Y(R.H) | |
| 3 | 622-00304E | SIDE DOOR ASS'Y(R.H) | |
| 22 | S0515253 | BOLT M12X1.75X30 | |
| 23 | 2114-1058D30 | WASHER;PLAIN | |
| 301 | 195-02385 | SUPPORT | |
| 302 | 622-00305 | DOOR;SIDE(R.H.) | |
| 302 | 622-00305A | DOOR;SIDE(R.H.) | |
| 302 | 622-00305B | DOOR;SIDE(R.H.) | |
| 302 | 622-00305C | DOOR;SIDE(R.H.) | |
| 302 | 622-00305E | DOOR;SIDE(R.H.) | |
| 304 | 2145-1237 | STAY | |
| 305 | S4012733 | NUT M12 | |
| 306 | 2114-1058D30 | WASHER;PLAIN | |
| 307 | S0508753 | BOLT M8X1.25X18 | |
| 308 | S5010513 | WASHER;PLAIN M8 | |
| 309 | 2891-1101 | SEAT;SCREW | |
| 310 | 621-01575 | STOPPER | |
| 311 | S0512053 | BOLT M10X1.5X25 | |
| 312 | S4012633 | NUT M10X1.5 | |
| 313 | 2114-1058D10 | WASHER | |
| 314 | 2161-2226 | STOPPER | |
| 315 | 2161-9052 | STOPPER;PLATE | |
| 316 | 2161-9053 | STOPPER;RUBBER | |
| 317 | S4012633 | NUT M10X1.5 | |
| 318 | 2116-1522 | PLATE | |
| 319 | S5010313 | WASHER;PLAIN | |
| 320 | S0504553 | BOLT M6X1.0X14 | |
| 321 | S0504453 | BOLT M6X1.0X12 | |
| 30201 | 125-00035 | LOCK(R.H.) | |
| 30201 | 125-00083 | LOCK(R.H.) | |
| 30201 | 125-00083A | LOCK(R.H.) | |
| 30201 | K1006423 | LOCK(R.H.) | |
| 621-02478 | 621-02478 | COVER ASS'Y |
