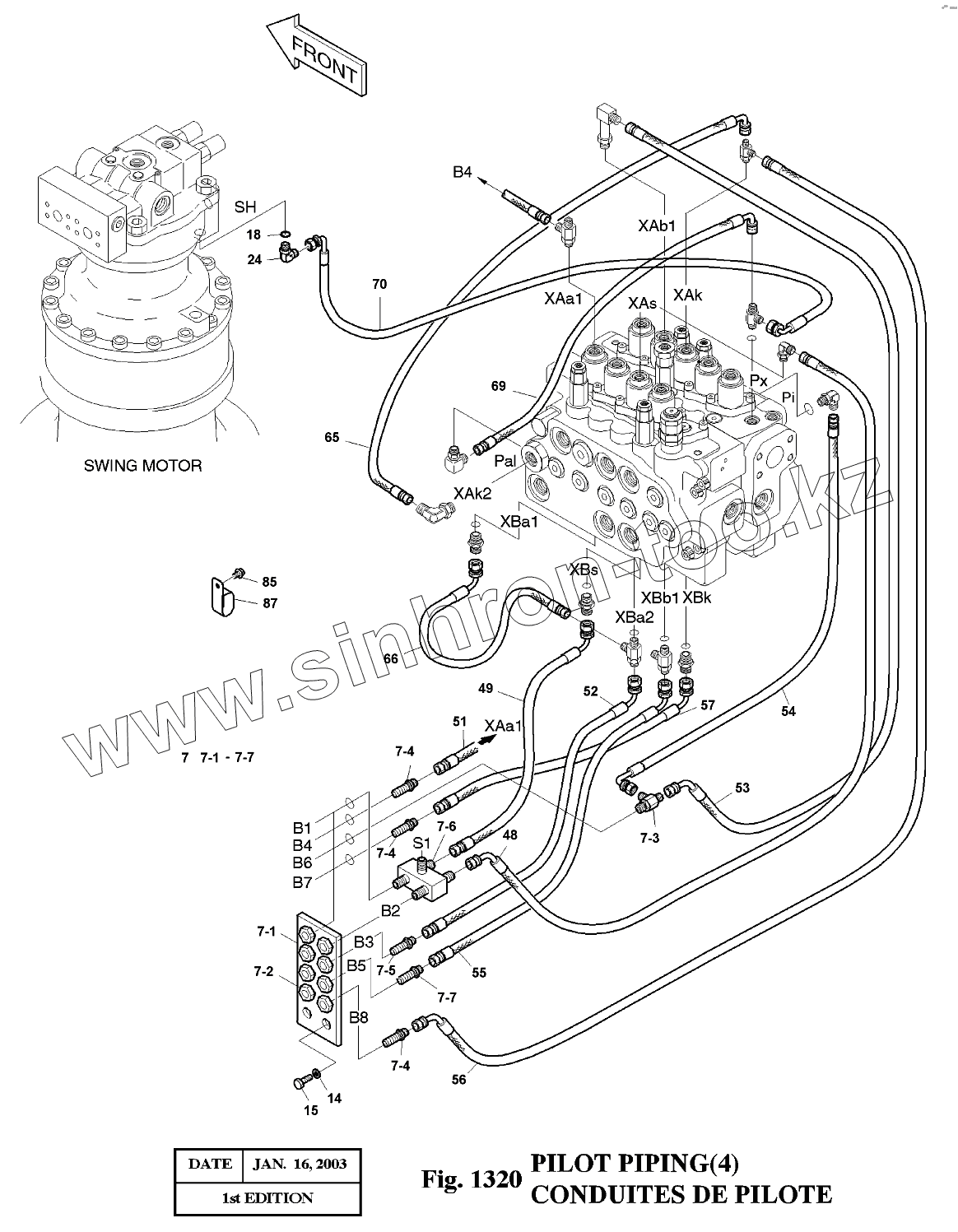

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V. 1320 Трубопроводы управления

Тип техники

Марка

Модель

Схема

7

14

15

18

24

48

49

51

52

53

54

55

56

57

65

66

69

70

85

87

701

702

703

704

704

704

705

706

707

Позиция на иллюстрации	Заводской номер детали		Название детали
7	181-00742A		CONNECTOR SUB ASS'Y
14	S5102603		WASHER;SPRING M10
15	S0512053		BOLT M10X1.5X25
18	S8000111		O-RING
24	2181-1702D4		ELBOW
48	2184-1060D223		HOSE PF3/8-870L
49	2184-1046D211		HOSE PF3/8-650L
51	2184-1060D181		HOSE PF3/8-1000L
52	2184-1046D183		HOSE PF3/8-830L
53	2184-1060D220		HOSE PF3/8-1100L
54	2184-1046D108		HOSE PF1/4-1300L
55	2184-1046D273		HOSE PF3/8-810L
56	2184-1060D220		HOSE PF3/8-1100L
57	2184-1046D273		HOSE PF3/8-810L
65	2184-1046D63		HOSE PF1/4-500L
66	2184-1036D274		HOSE PF3/8-550L
69	2184-1046D82		HOSE PF1/4-850L
70	2184-1061D47		HOSE PF1/4-1100L
85	120-00276		BOLT M8X1.25X12
87	124-00209D5		CLIP
701	621-02299A		PLATE
702	121-00010D1		NUT
703	181-00086D1		TEE 2PF3/8-PF1/4
704	181-00078D1		ADAPTER 2PF3/8
705	181-00166D2		ADAPTER;ORIFICE
706	420-00307		VALVE;SHUTTLE BLOCK
707	181-00166D3		ADAPTER;ORIFICE
400-01097	400-01097		PILOT PIPING
