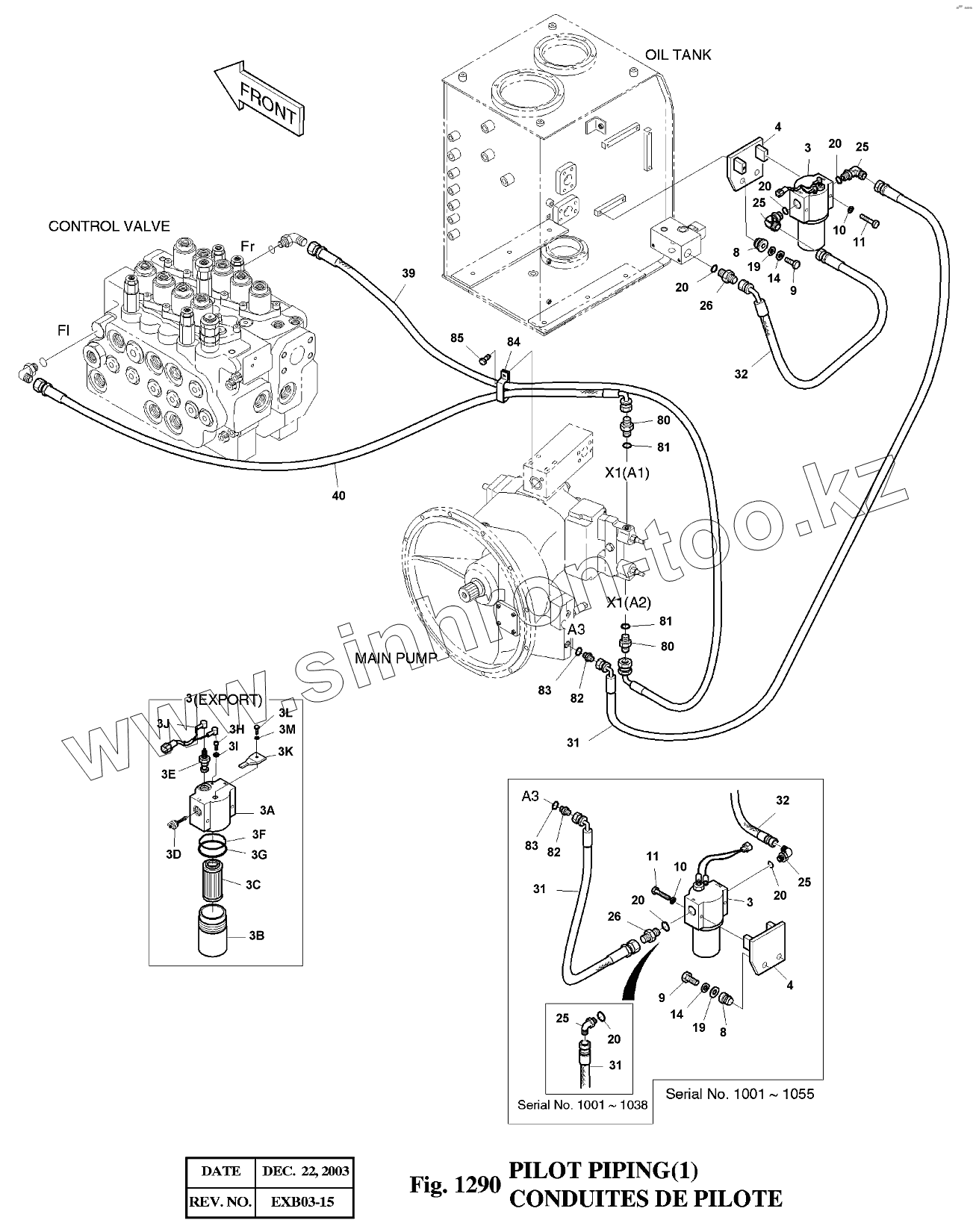

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V. 1290 Трубопроводы управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
3
3
4
4
8
8
9
9
10
10
11
11
14
14
19
19
20
20
20
20
20
20
25
25
25
25
25
25
25
25
25
25
25
25
26
26
26
26
26
26
31
31
31
31
31
31
31
31
31
32
32
32
32
32
32
32
32
39
40
80
80
81
81
82
82
83
83
84
85
301
302
303
304
305
306
307
308
309
310
311
312
313
Позиция на иллюстрации Заводской номер детали Название детали
3 471-00075A FILTER;PILOT
4 195-00193A BRACKET
8 198-00016 RUBBER
9 S0512353 BOLT M10X1.5X35
10 S5102303 WASHER;SPRING M6
11 S0553753 BOLT M6X1.0X55
14 S5102603 WASHER;SPRING M10
19 2114-1058D10 WASHER
20 S8000181 O-RING
25 2181-1702D2 ELBOW
25 2181-1702D2 ELBOW
25 2181-1702D2 ELBOW
26 2181-1126D6 ADAPTER
26 2181-1859A ADAPTER PFO1/2-PF1/2
26 2181-1859A ADAPTER PFO1/2-PF1/2
31 2184-1036D102 HOSE PF1/2-460L
31 2184-1060D183 HOSE PF1/2-1100L
31 DS2055643 HOSE PF1/2-410L
32 DS2054223 HOSE PF1/2-600L
32 DS2054223 HOSE PF1/2-600L
32 DS2055643 HOSE PF1/2-410L
32 DS2058242 HOSE PF1/2-600L
39 2184-1046D62 HOSE PF1/4-1850L
40 2184-1046D61 HOSE PF1/4-1750L
80 2181-1917D5 ADAPTER
81 S8180211 SEAL RING
82 2181-1917D13 ADAPTER
83 S8180281 SEAS RING
84 124-00208D4 CLIP D26/M8
85 120-00276 BOLT M8X1.25X12
301 BUCKET;WELD
302 2472-7003 CASE
303 2471-1154 ELEMENT;PILOT FILTER
304 2426-1237 VALVE;BY-PASS
305 2471-1155A INDICATOR
306 Y-3738-04 RING;BACK UP
307 Y-3738-05 O-RING
308 BUCKET;WELD
309 BUCKET;WELD
310 530-00236 HARNESS;PILOT FILTER
311 2197-1661 BRACKET;HOUSING W9
312 S0508653 BOLT M8X1.25X16
313 S5102503 WASHER;SPRING
400-01097 400-01097 PILOT PIPING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
