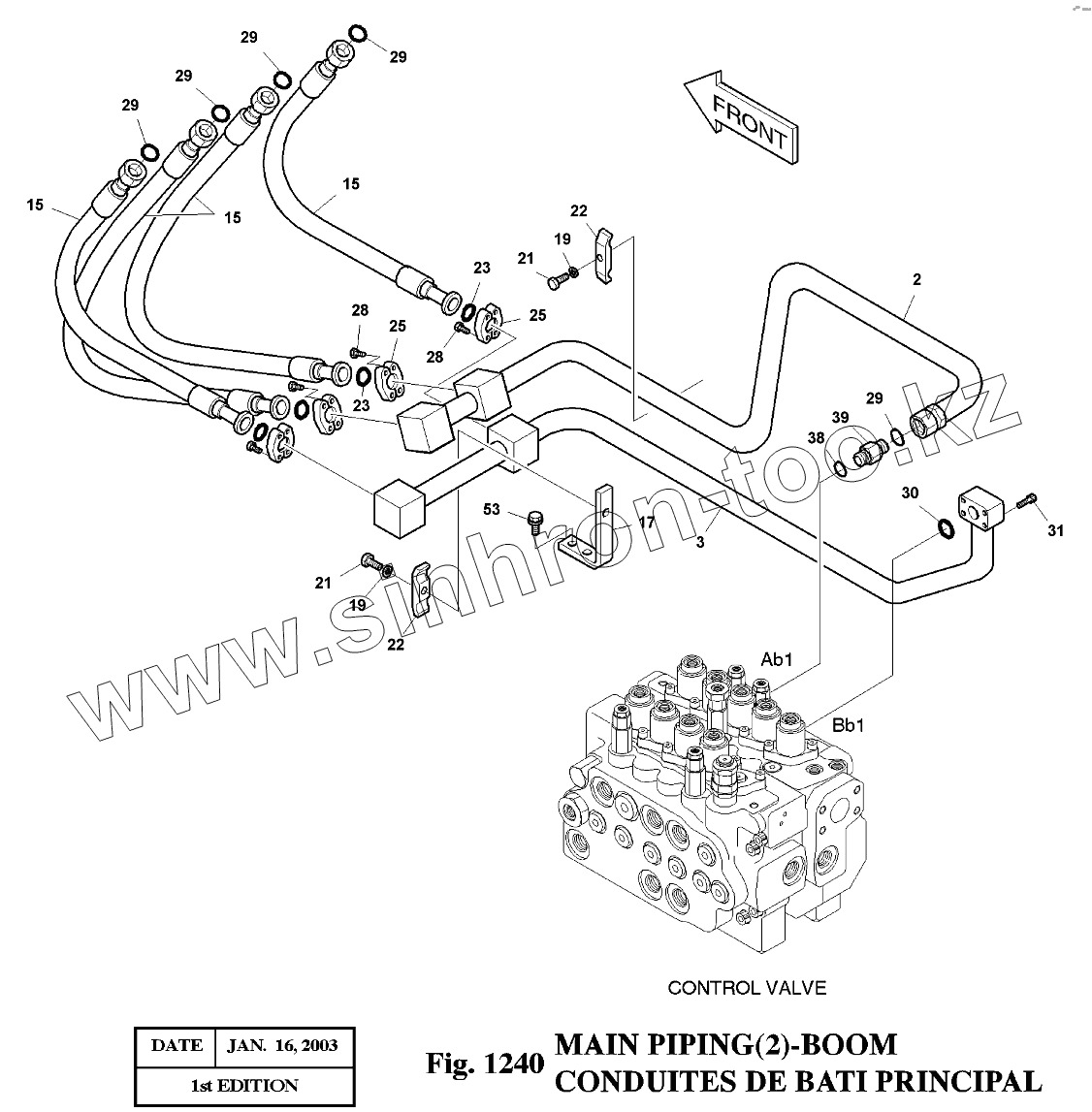

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V. 1240 Трубопроводы управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
3
15
15
15
17
19
19
21
21
22
22
23
23
25
25
28
28
29
29
29
29
29
30
31
38
39
53
Позиция на иллюстрации Заводской номер детали Название детали
2 140-00136A PIPE
3 140-00137 PIPE
15 2184-1229D12 HOSE PF3/8-730L
17 2195-3657 BRACKET
19 S5102703 WASHER;SPRING M10
21 S0561053 BOLT M12X1.75X65
22 2124-1025D6 CLAMP
23 2180-1026D2 O-RING
25 2181-9079 FLANGE
28 S2212066 BOLT;SOCKET M10X1.5X25
29 S8030121 O-RING
30 2180-1026D19 O-RING
31 S2212766 BOLT;SOCKET M10X1.5X55
38 S8000231 O-RING
39 2181-2627D1 ADAPTER
53 2120-2196D11 BOLT;SET
400-01208 400-01208 MAIN PIPING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
