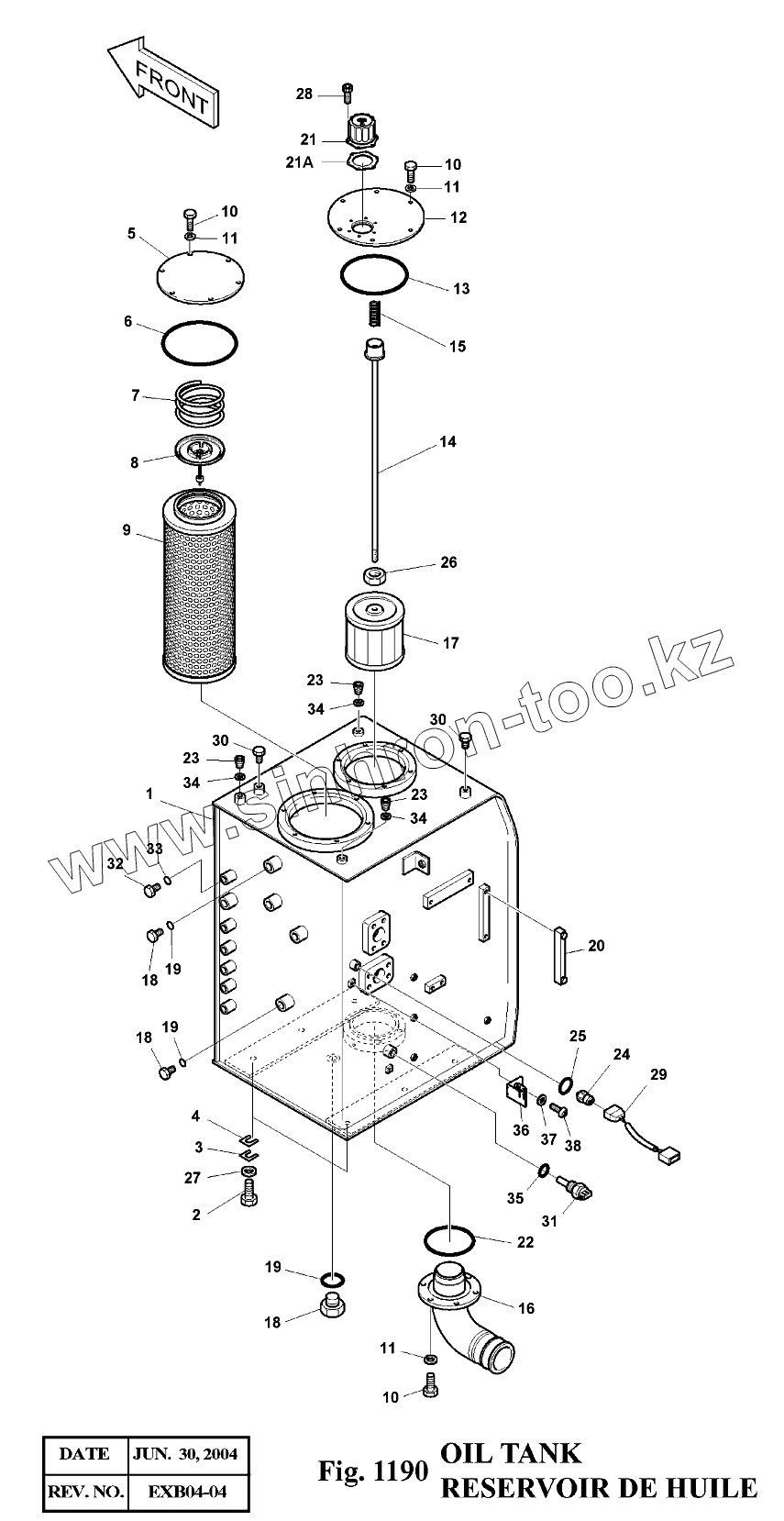

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V. 1190 Масляный бак
1
1
1
1
2
2
3
4
5
6
7
8
9
10
10
10
11
11
11
12
13
14
15
16
17
18
18
18
19
19
19
20
21
22
23
23
23
24
25
26
27
28
29
30
30
31
32
33
34
34
34
35
36
37
38
2101
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 470-00130A | TANK;OIL | |
| 1 | 470-00130B | TANK;OIL | |
| 1 | 470-00130C | TANK;OIL | |
| 1 | 470-00130E | TANK;OIL | |
| 2 | S0521366 | BOLT M16X2.0X35 | |
| 2 | S0521466 | BOLT M16X2.0X40 | |
| 3 | 2114-1813 | SHIM D20X0.8T | |
| 4 | 2114-1814 | SHIM D20X1.6T | |
| 5 | 2473-1080A | COVER | |
| 6 | S8012000 | O-RING | |
| 7 | 2129-1393 | SPRING | |
| 8 | 2426-1175 | VALVE;BY-PASS | |
| 9 | 2474-9404A | ELEMENT;RETURN OIL | |
| 10 | S0512053 | BOLT M10X1.5X25 | |
| 11 | S5102603 | WASHER;SPRING M10 | |
| 12 | 2473-1088B | COVER | |
| 13 | S8011650 | O-RING | |
| 14 | 2136-1434 | ROD | |
| 15 | 2129-1008 | SPRING | |
| 16 | 140-00198 | PIPE;SUCTION | |
| 17 | 2474-9016A | FILTER;SUCTION | |
| 18 | 2181-1950D7 | PLUG PF1/2 | |
| 19 | S8000181 | O-RING | |
| 20 | 2119-1007 | GAUGE;LEVEL | |
| 21 | 422-00027A | BREATHER;AIR | |
| 22 | S8011200 | O-RING | |
| 23 | 2181-1890D2 | PLUG PT1/4 | |
| 24 | 2549-1135D2 | SWITCH;PRESSURE | |
| 25 | S8180221 | PACKING | |
| 26 | S4012733 | NUT M12 | |
| 27 | 2114-1816A | WASHER;HARD | |
| 28 | 2120-2166D41 | BOLT;SOCKET M5X0.8X8 | |
| 29 | 2530-1400 | HARNESS | |
| 30 | S0514653 | BOLT M12X1.75X16 | |
| 31 | 2547-9038B | SENSOR;WATER TEMP | |
| 32 | 2181-1950D2 | PLUG PFO1/2 | |
| 33 | S8000141 | O-RING | |
| 34 | S8000111 | O-RING | |
| 35 | S8180251 | PACKING M16/D22 | |
| 36 | 2195-3500 | BRACKET;HOUSING | |
| 37 | S5102303 | WASHER;SPRING M6 | |
| 38 | S3450953 | SCREW M6X1.0X12 | |
| 2101 | 180-00200 | PACKING | |
| 470-00129 | 470-00129 | OIL TANK ASS'Y |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
