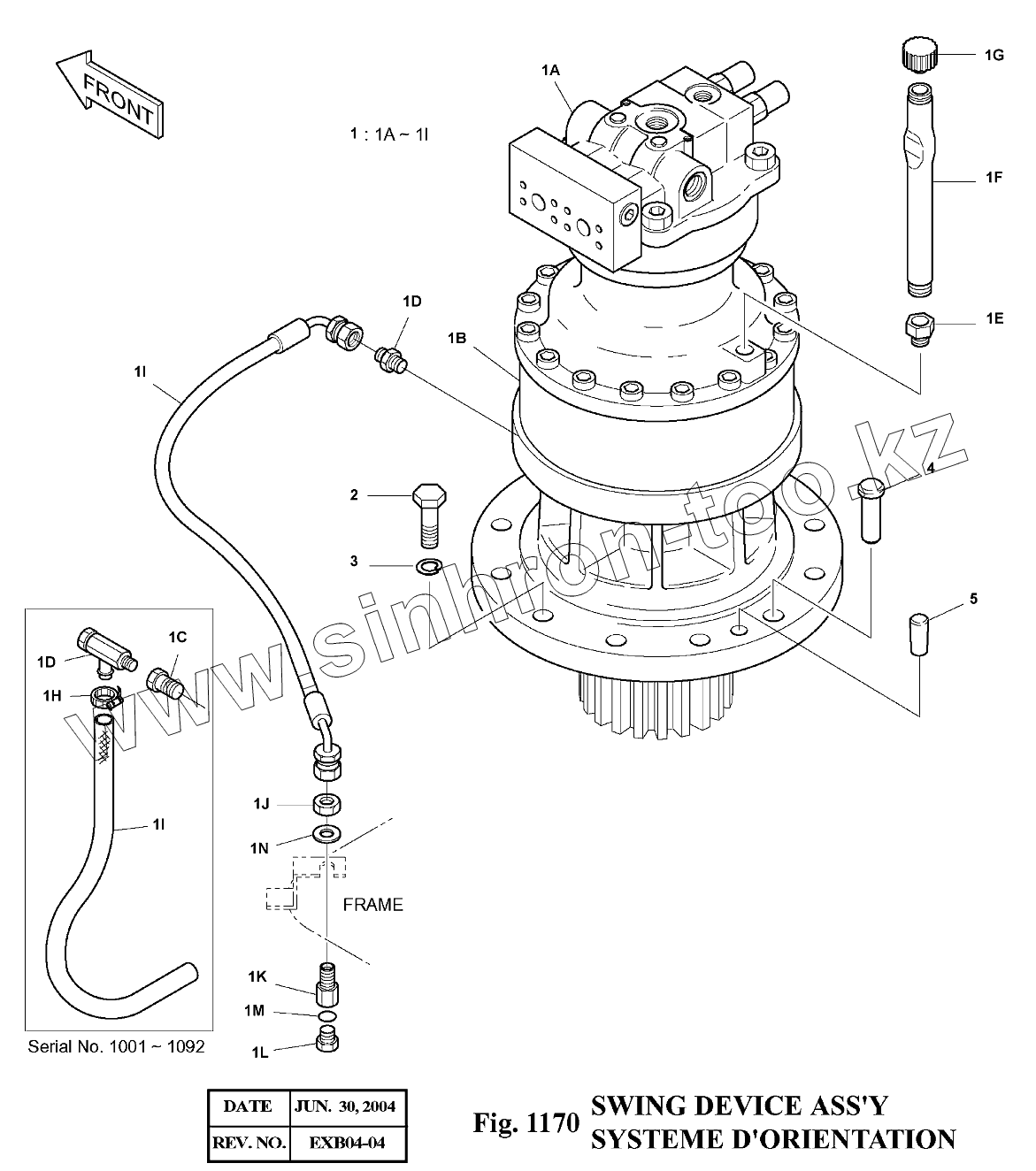

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V. 1170 Механизм поворота

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
101
101
102
102
102
102
103
103
104
104
104
104
104
104
105
105
106
106
107
107
108
108
109
109
109
109
110
111
112
113
114
Позиция на иллюстрации Заводской номер детали Название детали
1 401-00036G SWING DEVICE SUB ASS'Y
1 401-00036J SWING DEVICE SUB ASS'Y
2 S0570166 BOLT M20X2.5X65
3 2114-9012A WASHER;HARD
4 2123-4030 PIN;LOCK
5 160-00027 CAP;RUBBER
101 401-00086A MOTOR;SWING
102 404-00017C REDUCTION GEAR
102 404-00017H REDUCTION GEAR
103 2181-1113D2 REDUCER PT1/2XPT3/8
104 186-00013 COCK
104 2181-1110D3 ADAPTER
105 2181-1913D24 REDUCER PT1/2XPT3/4
106 2182-1662 PIPE
107 2119-1063A CAP;PIPE
108 S8450012 CLAMP;HOSE
109 184-00016 HOSE;VINYL
109 DS2059420 HOSE PF1/2-740L
110 121-00010D3 NUT
111 181-00698 REDUCER
112 2181-1950D3 PLUG
113 S8000181 O-RING
114 S5011113 WASHER;PLAIN
401-00387 401-00387 SWING DEVICE ASS'Y
