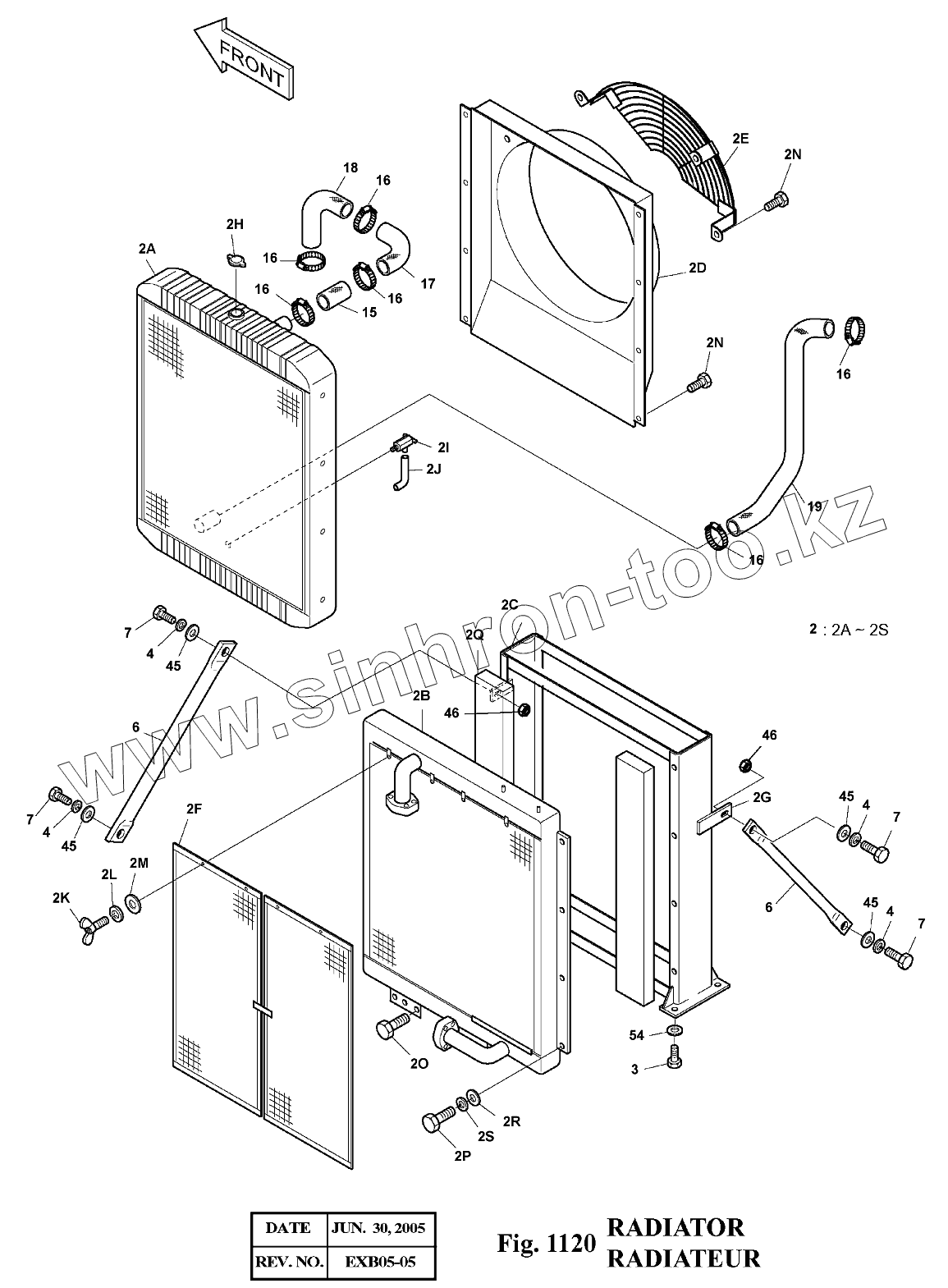

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V. 1120 Радиатор
2
3
4
4
4
4
6
6
7
7
7
7
15
16
16
16
16
16
16
17
18
19
45
45
45
45
46
46
54
201
201
202
202
203
203
204
204
205
205
206
206
207
207
208
208
209
209
210
210
211
211
212
212
213
213
214
214
214
215
215
216
216
217
217
218
218
219
219
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 202-00012E | RADIATOR ASS'Y | |
| 3 | S0565166 | BOLT M16X2.0X45 | |
| 4 | S5102903 | WASHER;SPRING | |
| 6 | 2623-1044C | STAY | |
| 7 | S0521356 | BOLT M16X2.0X35 | |
| 15 | 2185-1316 | HOSE;WATER | |
| 16 | S8470075 | CLAMP | |
| 17 | 2182-1652 | PIPE;WATER | |
| 18 | 2185-1680 | HOSE;WATER | |
| 19 | 2185-1651A | HOSE;WATER | |
| 45 | S5010913 | WASHER M16 | |
| 46 | S4012933 | NUT | |
| 54 | 2114-1816A | WASHER;HARD | |
| 201 | 13C21000 | RADIATOR | |
| 202 | 13E72000 | COOLER;OIL | |
| 203 | 13E73000 | FRAME | |
| 204 | 13C24000A | SHROUD | |
| 205 | 13C25000A | GUARD;FAN | |
| 206 | 13C26000 | NET;WIRE | |
| 207 | 13E77000 | SUPPORT;SIDE | |
| 208 | P06 | CAP | |
| 209 | P04 | COCK;DRAIN | |
| 210 | P03 | HOSE;DRAIN | |
| 211 | P1106 | BOLT;WING M6X1.0X15 | |
| 212 | P1306 | WASHER;PLAIN M6 | |
| 213 | P1406 | WASHER;SPRING M6 | |
| 214 | P1108 | BOLT M8X1.25X25 | |
| 215 | P1110A | BOLT M10X1.25X20 | |
| 216 | P1110B | BOLT M10X1.25X25 | |
| 217 | P22 | SPONGE | |
| 218 | P1310 | WASHER;PLAIN M10 | |
| 219 | P1410 | WASHER;SPRING M10 | |
| 201-00134 | 201-00134 | ENGINE ASS'Y | |
| 201-00134A | 201-00134A | ENGINE ASS'Y |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
