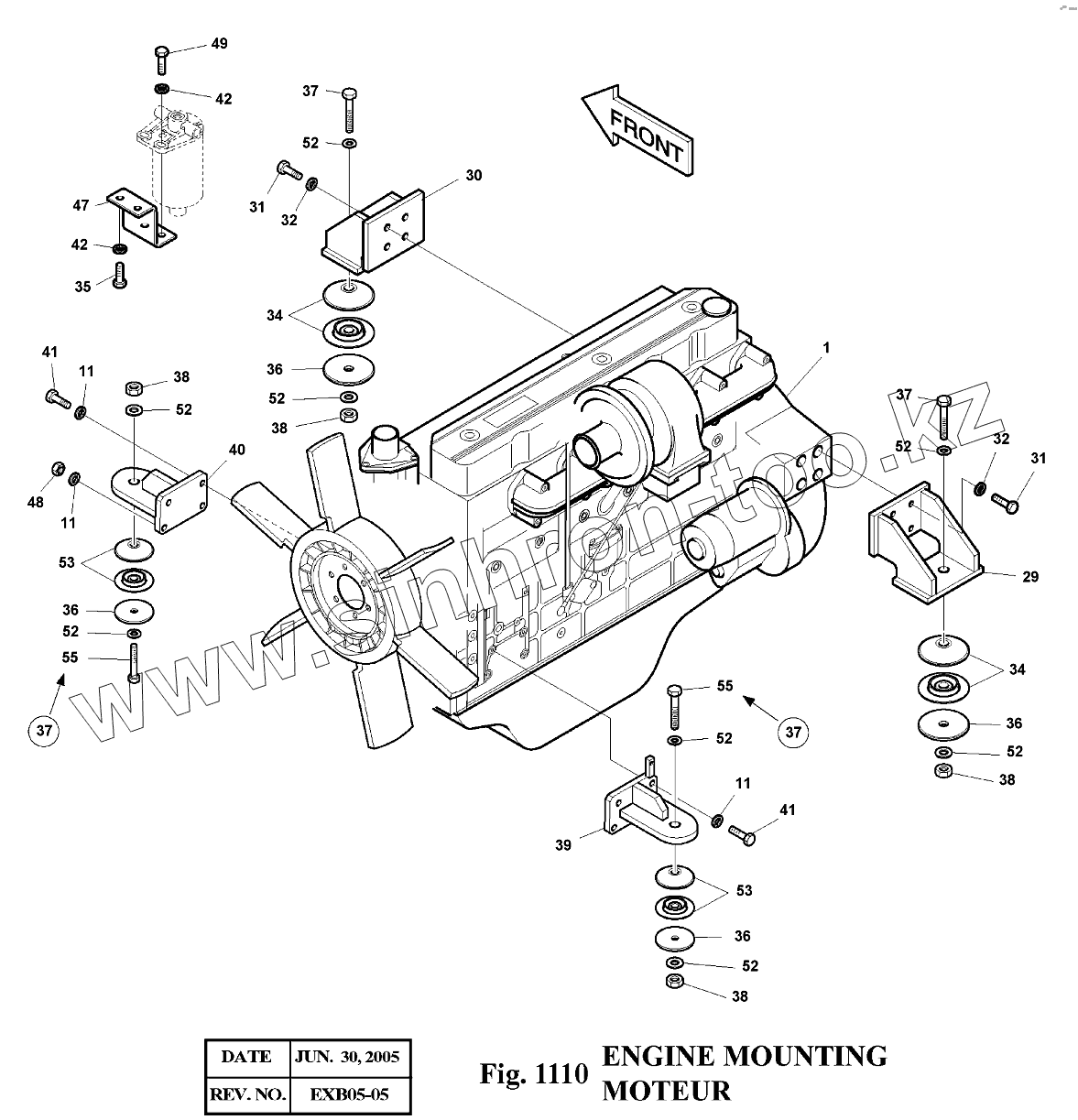

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V. 1110 Установка двигателя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
11
11
11
29
30
31
31
32
32
34
34
35
36
36
36
36
37
37
37
37
37
37
37
37
38
38
38
38
39
40
41
41
42
42
47
48
49
52
52
52
52
52
52
52
52
53
53
55
55
Позиция на иллюстрации Заводской номер детали Название детали
1 201-00136 ENGINE-DB58TIS
11 S5102603 WASHER;SPRING M10
29 195-01924 BRACKET
30 195-02429 BRACKET
31 S0786253 BOLT M12X1.5X30
32 S5102703 WASHER;SPRING M10
34 2161-9066 RUBBER;ENGINE MOUNTING
35 S0512053 BOLT M10X1.5X25
36 2114-1929 WASHER;BUMP
37 S0771466 BOLT M20X1.5X130
37 S0771466 BOLT M20X1.5X130
38 121-00066 NUT;LOCK M20X1.5
39 195-02169 BRACKET
40 195-01927 BRACKET
41 S0712253 BOLT M10X1.25X30
42 S5010613 WASHER;PLAIN
47 2891-1373 PLATE
48 S4032633 NUT M10X1.25
49 S0558253 BOLT M10X1.25X35
52 2114-9012A WASHER;HARD
53 4161-9067 RUBBER;ENGINE MOUNTING
55 S0771266 BOLT M20X1.5X120
201-00134 201-00134 ENGINE ASS'Y
201-00134A 201-00134A ENGINE ASS'Y
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
