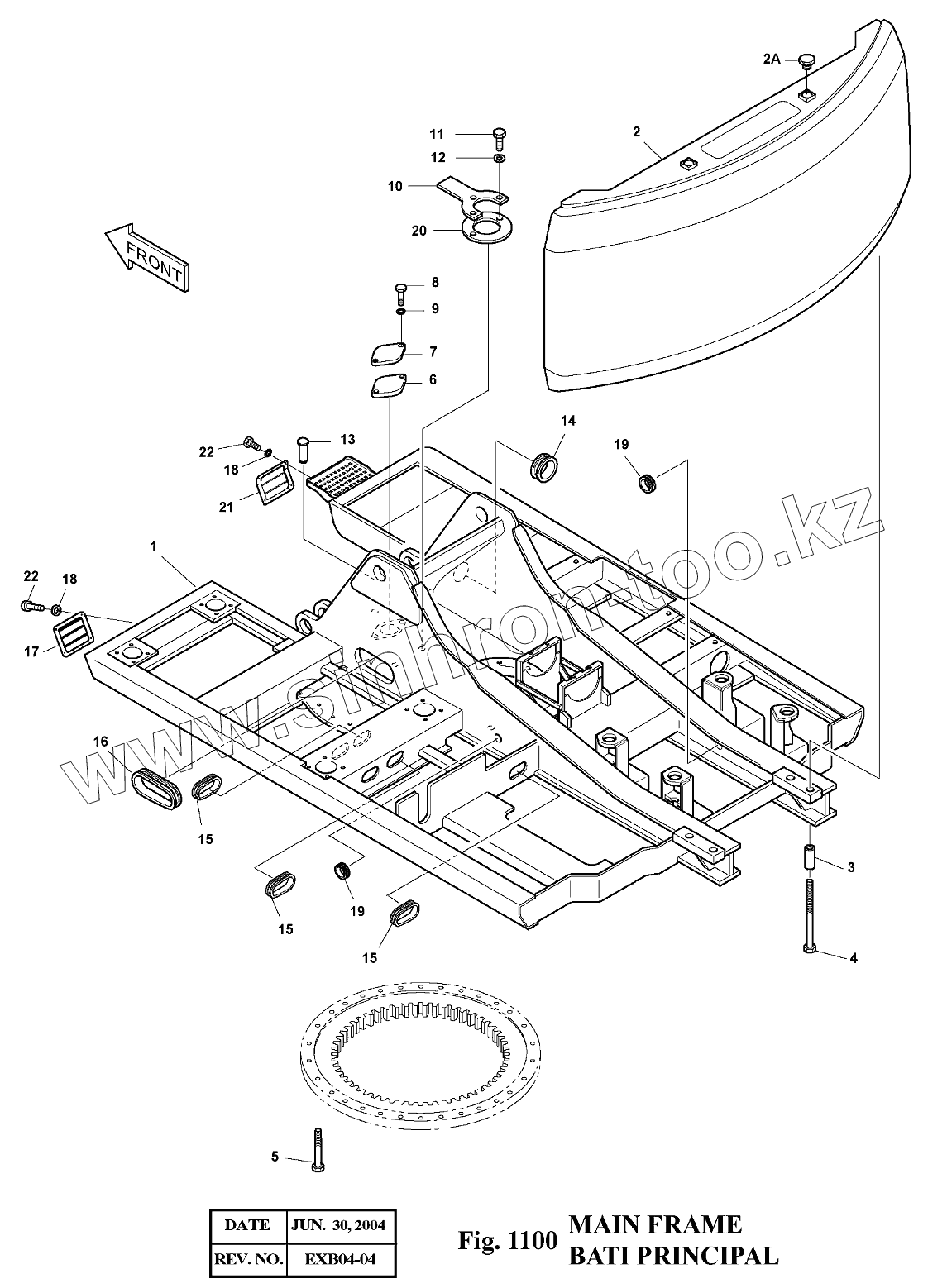

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V. 1100 Рама поворотная

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

6

7

8

9

10

11

12

13

14

15

15

15

16

17

18

18

19

19

20

21

22

22

201

Позиция на иллюстрации	Заводской номер детали		Название детали
1	603-00255		FRAME;MAIN
2	624-00010A		WEIGHT;COUNTER
3	2114-1817		SPACER
4	2120-2137		BOLT M30X3.0X240
4	2120-2137A		BOLT M30X3.0X240
5	S0570961		BOLT M20X2.5X105
5	S0570966		BOLT M20X2.5X105
6	2180-1017A		PACKING
7	2403-1002		COVER
8	S0511853		BOLT M10X1.5X20
9	S5102603		WASHER;SPRING M10
10	2195-2786A		BRACKET
11	S0515253		BOLT M12X1.75X30
12	S5102703		WASHER;SPRING M10
13	2123-1107D4		PIN;DOWEL
14	2160-1004D3		BUSHING;RUBBER
15	2160-1201D12		BUSHING;RUBBER
16	2160-1201D8		BUSHING;RUBBER
17	621-01579A		COVER;LAMP
18	S5010513		WASHER;PLAIN M8
19	2160-1004D51		BUSHING;RUBBER
20	2160-9010		COVER;RUBBER
21	621-01527A		COVER;LAMP
22	S0508853		BOLT M8X1.25X20
201	2160-9011		CAP
600-00131	600-00131		MAIN FRAME ASS'Y

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
