Каталог запасных частей к технике: Doosan Экскаватор SOLAR 140LC-V. 6780 Трубопроводы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
4
4
5
5
6
6
7
7
8
8
8
8
8
8
9
9
9
10
10
10
11
11
11
11
11
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
12
13
13
13
13
13
13
13
13
13
13
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
15
15
16
16
Позиция на иллюстрации Заводской номер детали Название детали
1 701-00413A ARM;WELDMENT
2 DS2013356 HOSE ORS1/2-1250L
3 140-01122 PIPE;ARM
4 140-01115A PIPE;TILTING
5 193-00625A PIPE;ROTATING
6 420-00277 VALVE;SWITCH
7 2181-1702D2 ELBOW
8 111-00031D1 ADAPTER;UNION
9 2181-1126D6 ADAPTER
10 2181-2820D3 PLUG
11 S8000181 O-RING
12 124-00204A CLAMP
13 S2212066 BOLT;SOCKET M10X1.5X25
14 161-00313 RUBBER
15 S8030081 O-RING
16 2181-4133D3 ADAPTER

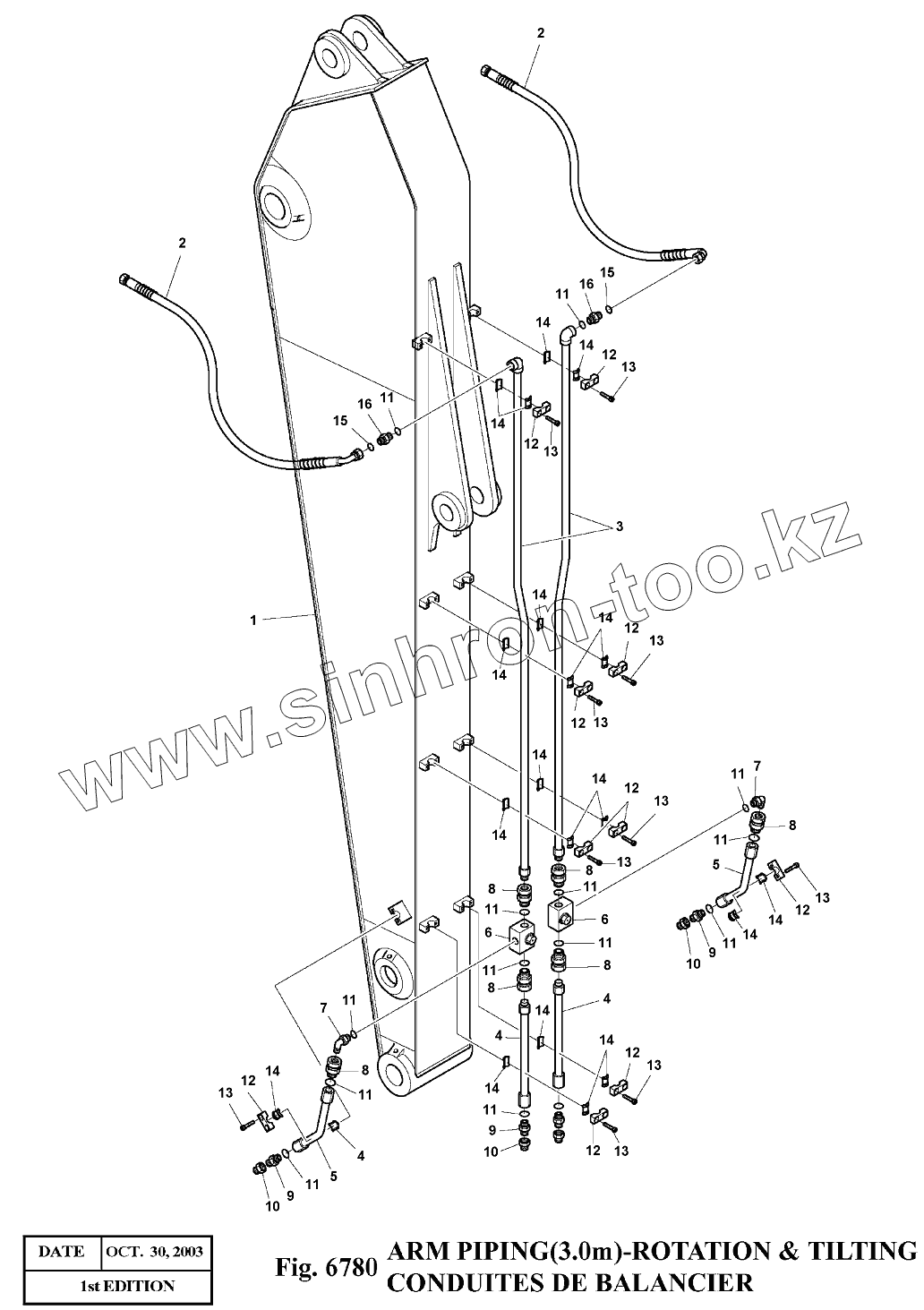

400-00867 400-00867 ARM PIPING(3.0m)-ROTATION & TILTING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
