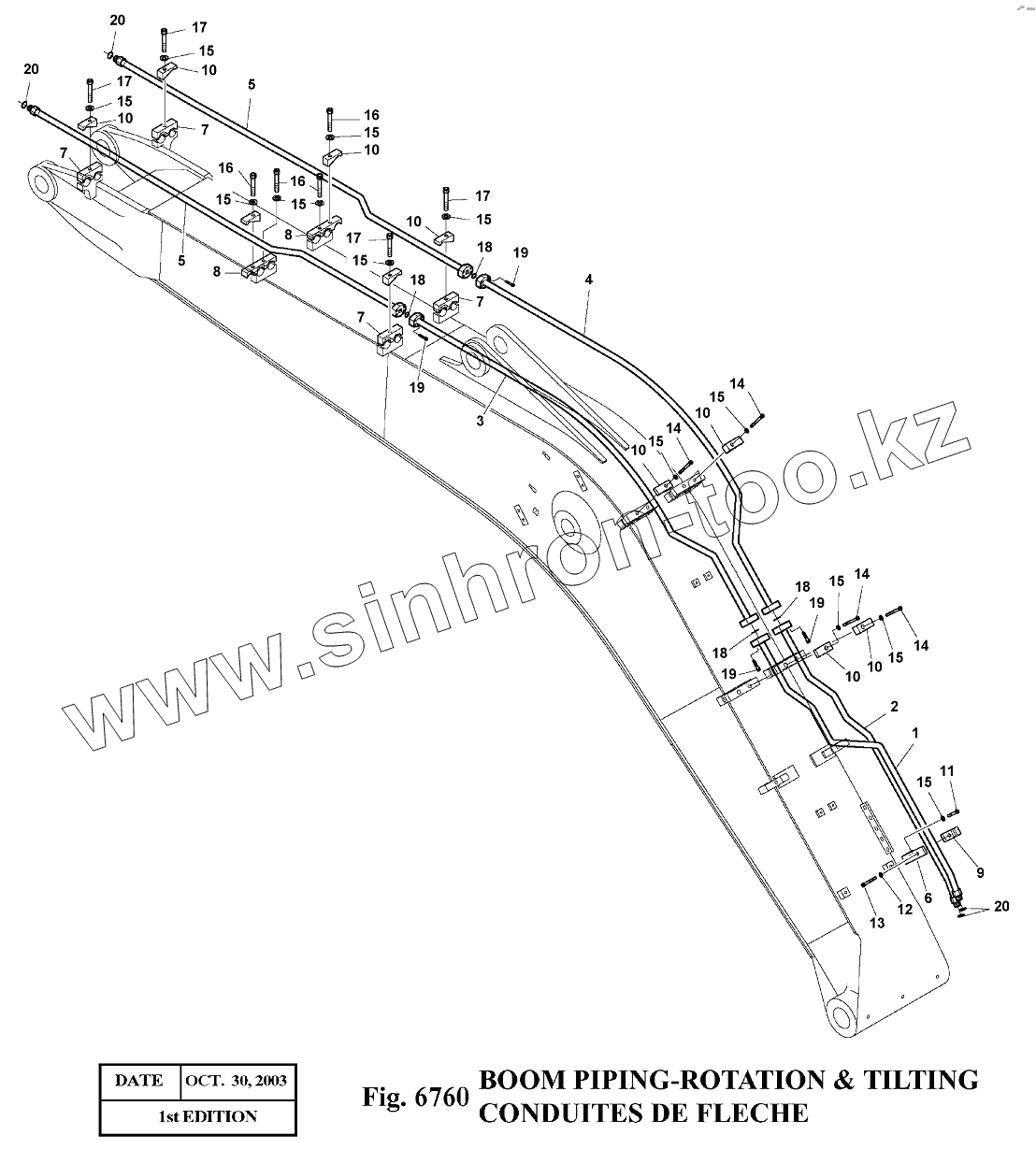

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 140LC-V. 6760 Трубопроводы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
7
7
7
8
8
9
10
10
10
10
10
10
10
10
11
12
13
14
14
14
14
15
15
15
15
15
15
15
15
15
15
15
15
16
16
16
17
17
17
17
18
18
18
18
19
19
19
19
20
20
20
Позиция на иллюстрации Заводской номер детали Название детали
1 140-01109A PIPE;BOOM1(L.H)
2 140-01110A PIPE;BOOM1(R.H)
3 140-01111A PIPE;BOOM-M(L.H)
4 140-01112A PIPE;BOOM-M(R.H)
5 140-01113A PIPE;BOOM2
6 195-01514A BRACKET
7 124-00239 CLAMP;PIPE
8 124-00240 CLAMP;PIPE
9 124-00201 CLAMP;PIPE
10 124-00241 CLAMP;PIPE
11 S0560553 BOLT M12X1.75X40
12 S5102603 WASHER;SPRING M10
13 S0558953 BOLT M10X1.5X70
14 S0561353 BOLT M12X1.75X80
15 S5102703 WASHER;SPRING M10
16 S0560953 BOLT M12X1.75X60
17 S0561553 BOLT M12X1.75X90
18 2180-1026D30 O-RING
19 S2209366 BOLT;SOCKET M8X1.25X35
20 S8030081 O-RING
400-00857 400-00857 BOOM PIPING-4.6m
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
