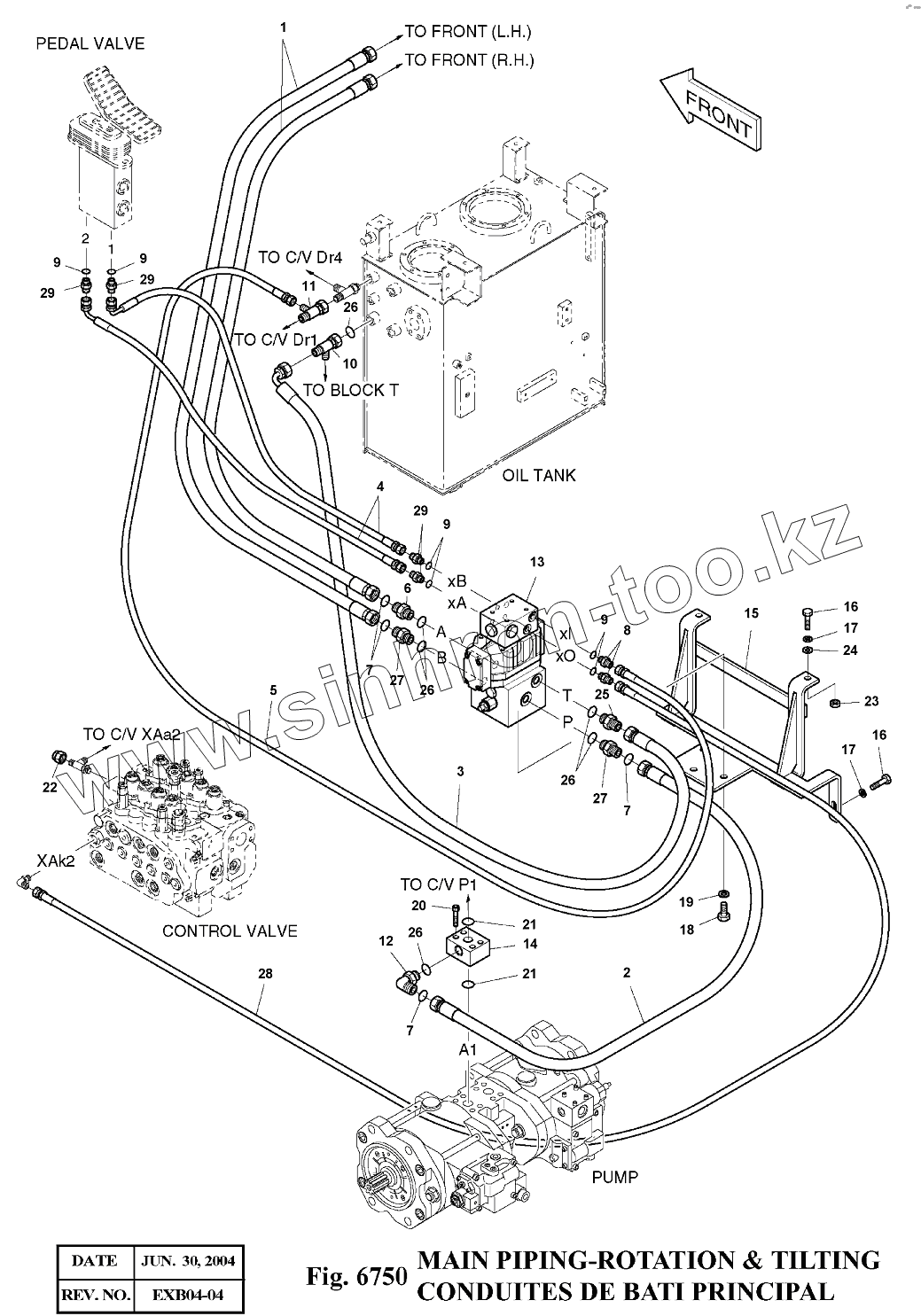

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 140LC-V. 6750 Трубопроводы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
4
5
6
7
7
7
8
9
9
9
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
21
22
23
24
25
26
26
26
26
27
27
28
29
29
29
Позиция на иллюстрации Заводской номер детали Название детали
1 DS2011304 HOSE ORS1/2-2700L
2 2184-1196D129 HOSE ORFS1/2-800L
3 2184-1036D319 HOSE PF1/2-2200L
4 2184-1046D266 HOSE PF3/8-3900L
5 2184-1045D152 HOSE PF1/4-2000L
6 2181-4133D3 ADAPTER
7 S8030081 O-RING
8 2181-1126D14 ADAPTER;S PFO-PF1/4
9 S8000111 O-RING
10 2181-1951D5 TEE 3-PF1/2
11 181-00673D3 TEE;UNION
12 2181-2815D3 ELBOW
13 420-00322C VALVE;OPTION
14 423-00122 BLOCK
15 195-01835A BRACKET
16 S0512453 BOLT M10X1.5X40
17 S5102603 WASHER;SPRING M10
18 S0515053 BOLT M12X1.75X25
19 S5102703 WASHER;SPRING M10
20 S2213066 BOLT;SOCKET M10X1.5X70
21 2180-1026D2 O-RING
22 2181-2820D1 PLUG
23 S4012633 NUT M10X1.5
24 S5010613 WASHER;PLAIN
25 2181-1126D6 ADAPTER
26 S8000181 O-RING
27 2181-4133D37 ADAPTER
28 2184-1045D131 HOSE PF1/4-2700L
29 2181-1126D89 ADAPTER
400-01363 400-01363 MAIN PIPING-ROTATION & TILTING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
