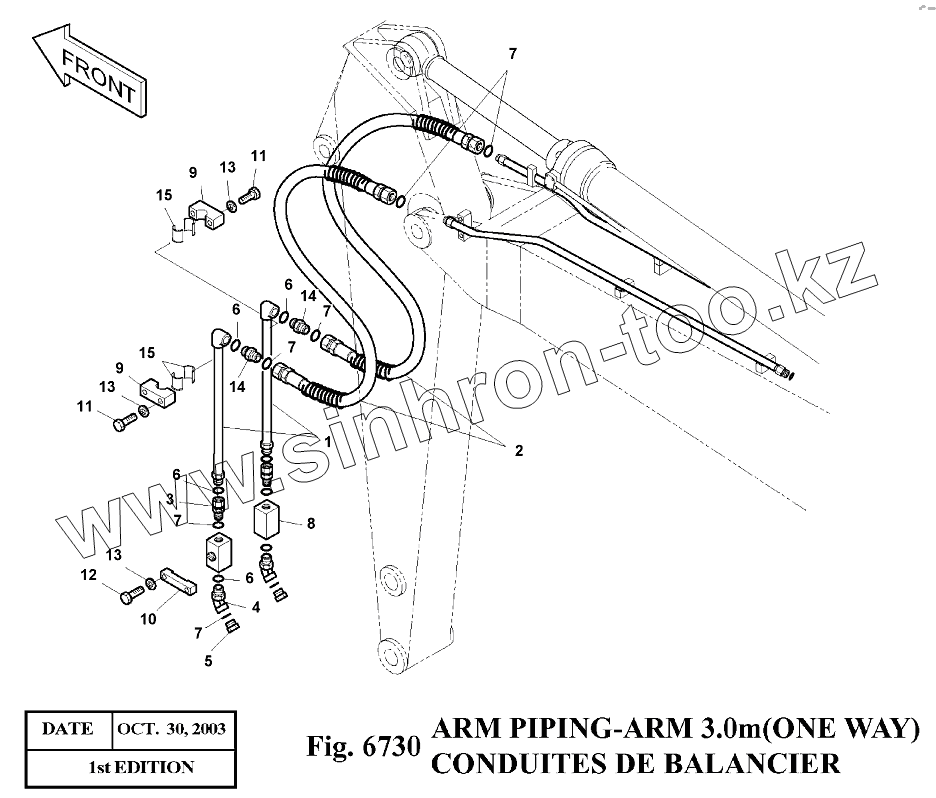

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 140LC-V. 6730 Трубопроводы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
6
7
7
7
7
7
8
9
9
10
11
11
12
13
13
13
14
14
15
15
Позиция на иллюстрации Заводской номер детали Название детали
1 2140-1720 PIPE
2 2184-1196D96 HOSE-2200L
3 2181-2566D10 ADAPTER
4 2181-2816D1 ELBOW
5 2181-2817D1 CAP
6 S8000231 O-RING
7 S8030121 O-RING
8 2420-9629A VALVE;STOP
9 2124-1694 CLAMP;PIPE
10 2124-1695 CLAMP;STOP VALVE
11 S0560753 BOLT M12X1.75X50
12 S0561253 BOLT M12X1.75X75
13 S5102703 WASHER;SPRING M10
14 2181-2627D1 ADAPTER
15 2161-2250A RUBBER
2400-2172 2400-2172 ARM PIPING-ARM 3.0m
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
