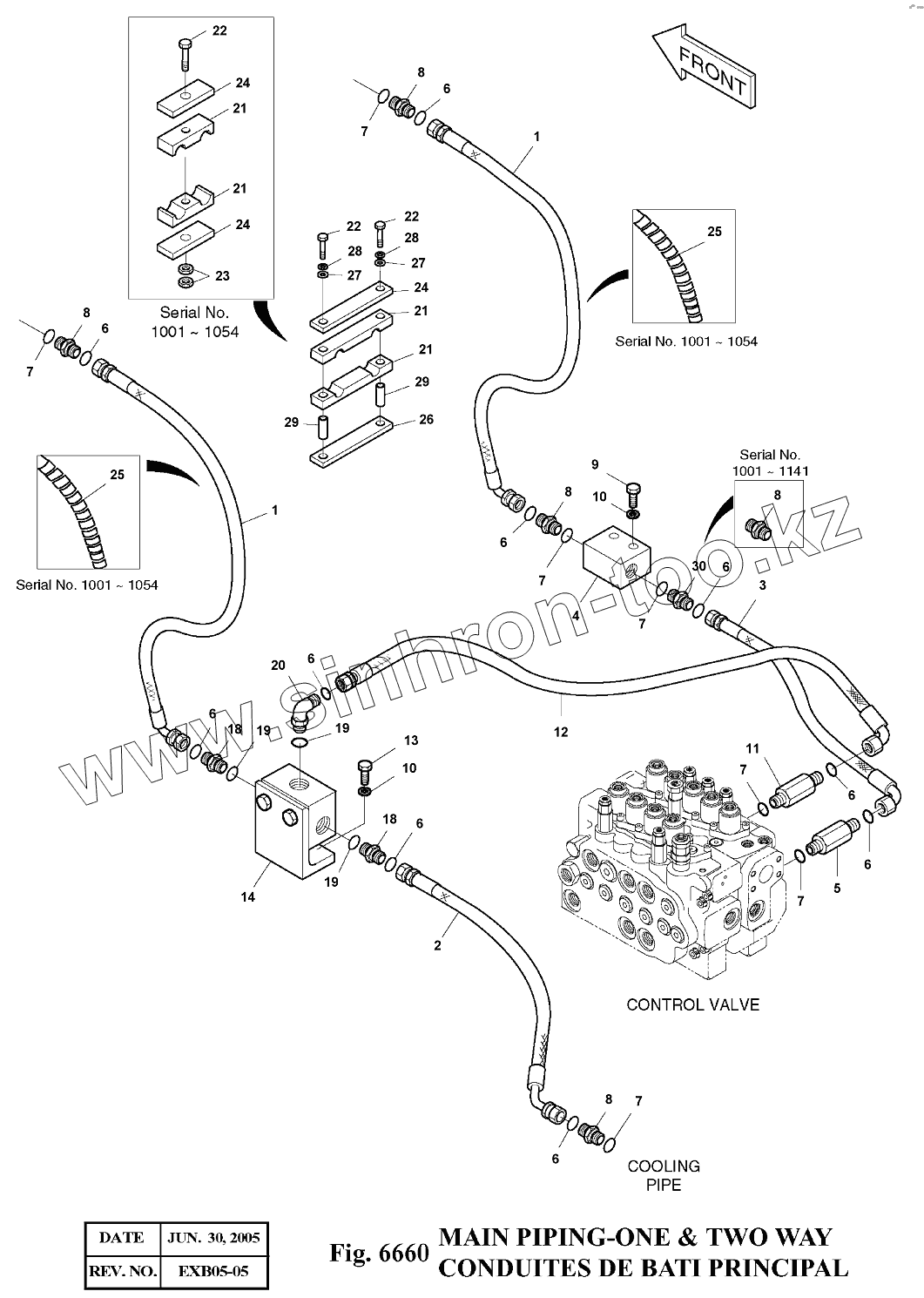

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 140LC-V. 6660 Трубопроводы
1
1
1
1
2
3
4
5
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
8
8
9
10
10
11
12
13
14
18
18
19
19
19
20
21
21
21
21
21
21
21
21
21
21
21
21
22
22
22
22
22
22
23
24
24
24
24
24
24
25
25
26
27
27
28
28
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2184-1212D24 | HOSE PF3/4-1600L | |
| 1 | DS2012206 | HOSE PF3/4-1600L | |
| 2 | 2184-1212D28 | HOSE PF3/4-790L | |
| 3 | 2184-1197D83 | HOSE PF3/4-700L | |
| 4 | 2423-1568 | BLOCK | |
| 5 | 2181-2627D10 | ADAPTER | |
| 6 | S8030121 | O-RING | |
| 7 | S8000231 | O-RING | |
| 8 | 2181-2627D1 | ADAPTER | |
| 8 | 2181-2627D1 | ADAPTER | |
| 9 | S0558853 | BOLT M10X1.5X65 | |
| 10 | S5102603 | WASHER;SPRING M10 | |
| 11 | 2181-2627D3 | ADAPTER | |
| 12 | 2184-1197D73 | HOSE PF3/4-960L | |
| 13 | S0512053 | BOLT M10X1.5X25 | |
| 14 | 2420-9635B | VALVE;SWITCH | |
| 18 | 2181-2627D15 | ADAPTER | |
| 19 | S8000291 | O-RING | |
| 20 | 2181-2294D6 | ELBOW | |
| 21 | 124-00316 | CLAMP;HOSE | |
| 21 | 124-00316A | CLAMP;HOSE | |
| 21 | 2124-1226 | CLAMP;RUBBER | |
| 22 | S0559153 | BOLT M10X1.5X80 | |
| 22 | S0559253 | BOLT M10X1.5X85 | |
| 23 | S4012633 | NUT M10X1.5 | |
| 24 | 2191-4291A | PLATE | |
| 24 | 621-03028 | PLATE | |
| 25 | 2158-1003D25 | PROTECTOR | |
| 26 | 621-03029 | PLATE | |
| 27 | S5010613 | WASHER;PLAIN | |
| 28 | S5102603 | WASHER;SPRING M10 | |
| 29 | 2182-1018D47 | PIPE | |
| 30 | 2181-2627D15 | ADAPTER | |
| 30 | 2181-2627D5 | ADAPTER | |
| 2400-2164 | 2400-2164 | MAIN PIPING(ONE & TWO WAY) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
