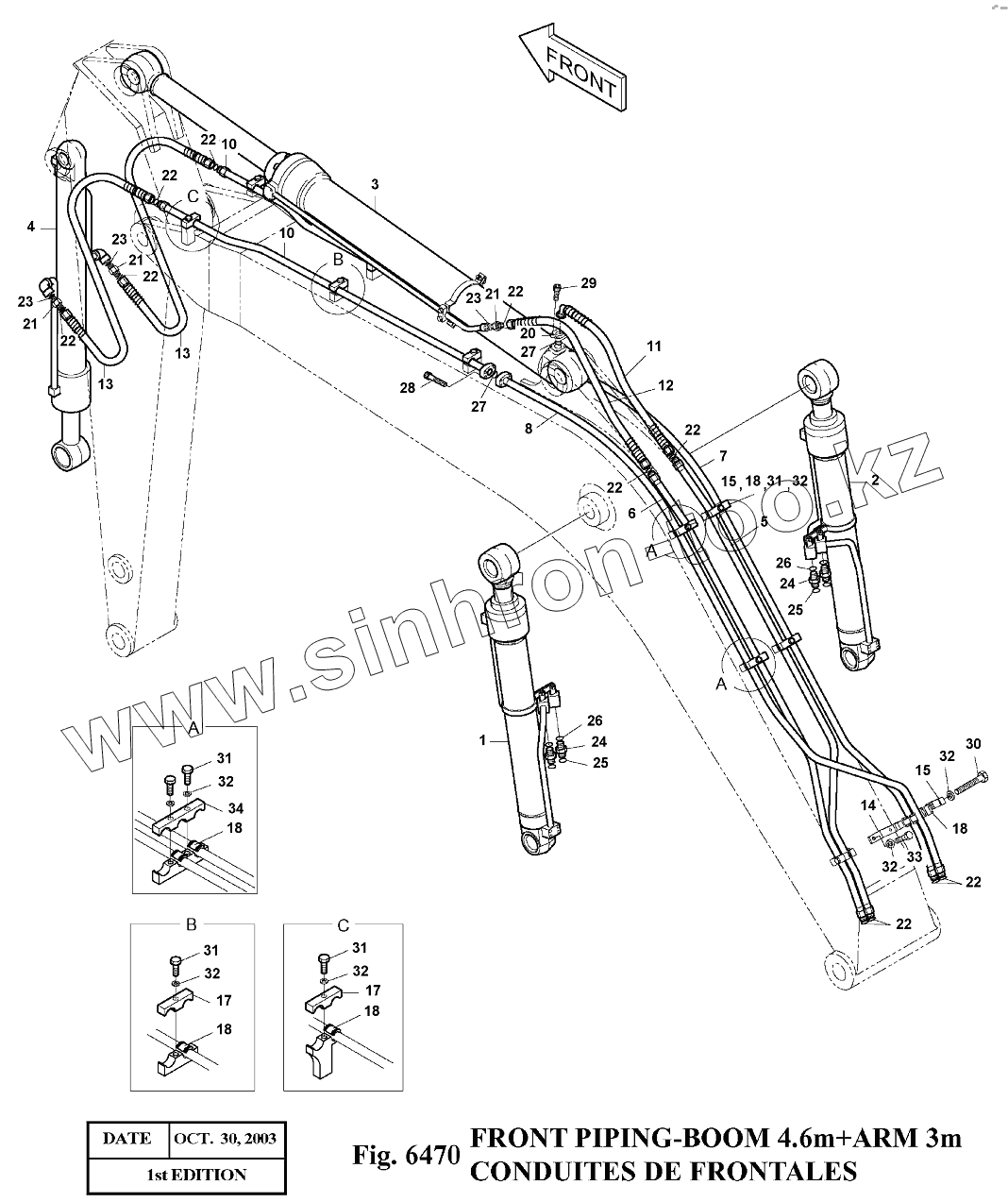

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 140LC-V. 6470 Трубопроводы
1
2
3
4
5
6
7
8
10
10
11
12
13
13
14
15
15
17
17
18
18
18
18
18
20
21
21
21
22
22
22
22
22
22
22
22
22
23
23
23
24
24
25
25
26
26
27
27
28
29
30
31
31
31
31
32
32
32
32
32
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2440-9230B | CYLINDER;BOOM(L.H) | |
| 2 | 2440-9231B | CYLINDER;BOOM(R.H) | |
| 3 | 2440-9232A | CYLINDER;ARM | |
| 4 | 440-00398 | CYLINDER;BUCKET | |
| 5 | 2140-1296B | PIPE;ARM CROWD | |
| 6 | 2140-1297B | PIPE;ARM DUMP | |
| 7 | 2140-1298A | PIPE;BUCKET CROWD | |
| 8 | 2140-1299A | PIPE;BUCKET DUMP | |
| 10 | 2140-1269B | PIPE;BUCKET | |
| 11 | 2184-1200D31 | HOSE 730L | |
| 12 | 2184-1196D65 | HOSE 870L | |
| 13 | 2184-1196D68 | HOSE 2100L | |
| 14 | 2197-2092 | BRACKET | |
| 15 | 2124-1599 | CLAMP | |
| 17 | 124-00171 | CLAMP | |
| 18 | 2161-2250A | RUBBER | |
| 20 | 2181-9079 | FLANGE | |
| 21 | 2181-2627D1 | ADAPTER | |
| 22 | S8030121 | O-RING | |
| 23 | S8000231 | O-RING | |
| 24 | 2181-4133D3 | ADAPTER | |
| 25 | S8030081 | O-RING | |
| 26 | S8000181 | O-RING | |
| 27 | 2180-1026D2 | O-RING | |
| 28 | S2212566 | BOLT;SOCKET M10X1.5X45 | |
| 29 | S2212266 | BOLT;SOCKET M10X1.5X30 | |
| 30 | S0561353 | BOLT M12X1.75X80 | |
| 31 | S0560853 | BOLT M12X1.75X55 | |
| 32 | S5102703 | WASHER;SPRING M10 | |
| 33 | S0515253 | BOLT M12X1.75X30 | |
| 34 | 124-00166 | CLAMP;PIPE | |
| 2400-1822A | 2400-1822A | FRONT PIPING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
