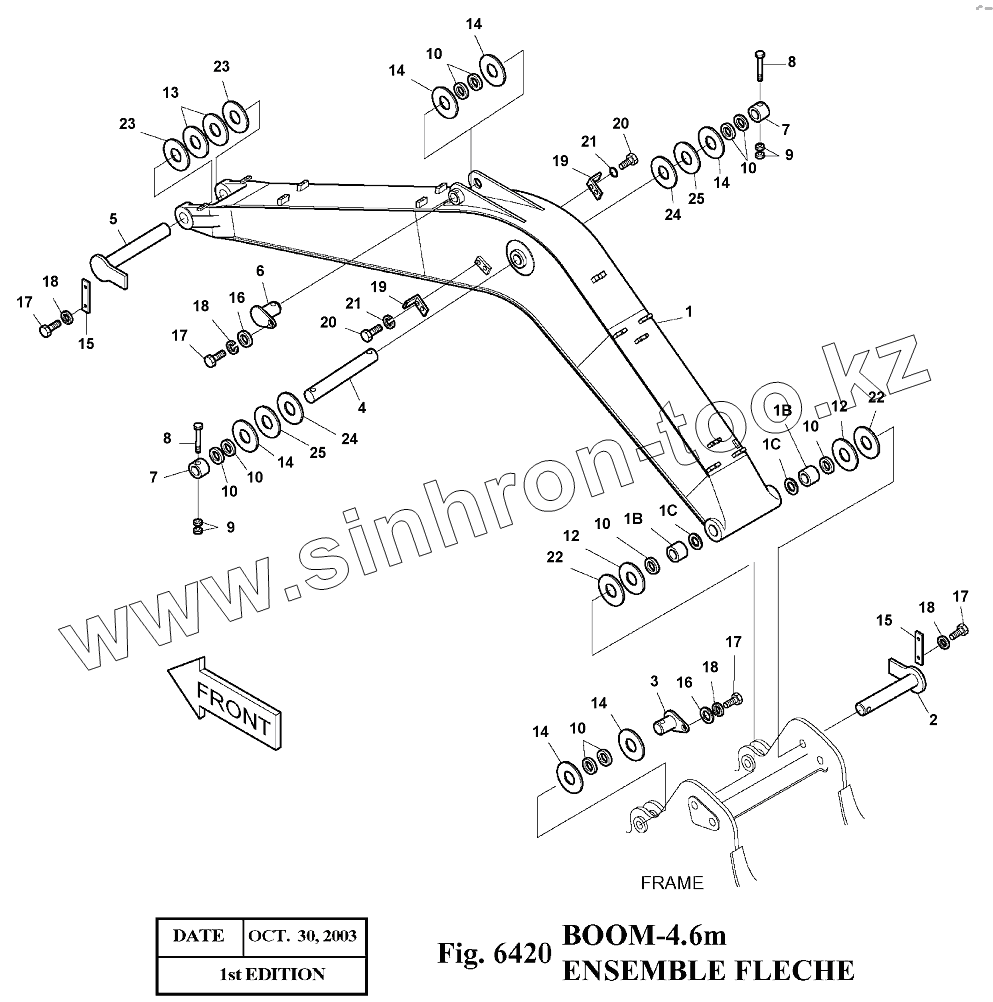

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 140LC-V. 6420 Стрела

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

8

9

9

10

10

10

10

10

10

10

12

12

13

14

14

14

14

14

14

15

15

16

16

17

17

17

17

18

18

18

18

19

19

20

20

21

21

22

22

23

23

24

24

25

25

102

102

103

103

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2701-1433N		BOOM SUB ASS'Y-4.6m
2	2123-2202G		PIN
3	2123-2204E		PIN
4	2123-2206B		PIN
5	2123-2207E		PIN
6	2123-2209C		PIN
7	2116-1532		STOPPER
8	S0566966		BOLT M16X2.0X140
9	S4012933		NUT
10	2180-1106BD4		SEAL;DUST
12	2114-1059D134		SHIM
13	2114-1059D127		SHIM
14	2114-1059D188		SHIM
15	2116-1514		PLATE;STOPPER
16	2116-1060D6		STOPPER
17	S0521366		BOLT M16X2.0X35
18	S5102903		WASHER;SPRING
19	2195-2394A		BRACKET
20	S0515053		BOLT M12X1.75X25
21	S5102703		WASHER;SPRING M10
22	2114-1059D135		SHIM
23	2114-1059D129		SHIM
24	2114-1059D253		SHIM
25	2114-1059D254		SHIM
102	2110-1327A		BUSHING
103	2180-1106BD4		SEAL;DUST
2701-1432C	2701-1432C		BOOM ASS'Y-4.6m
