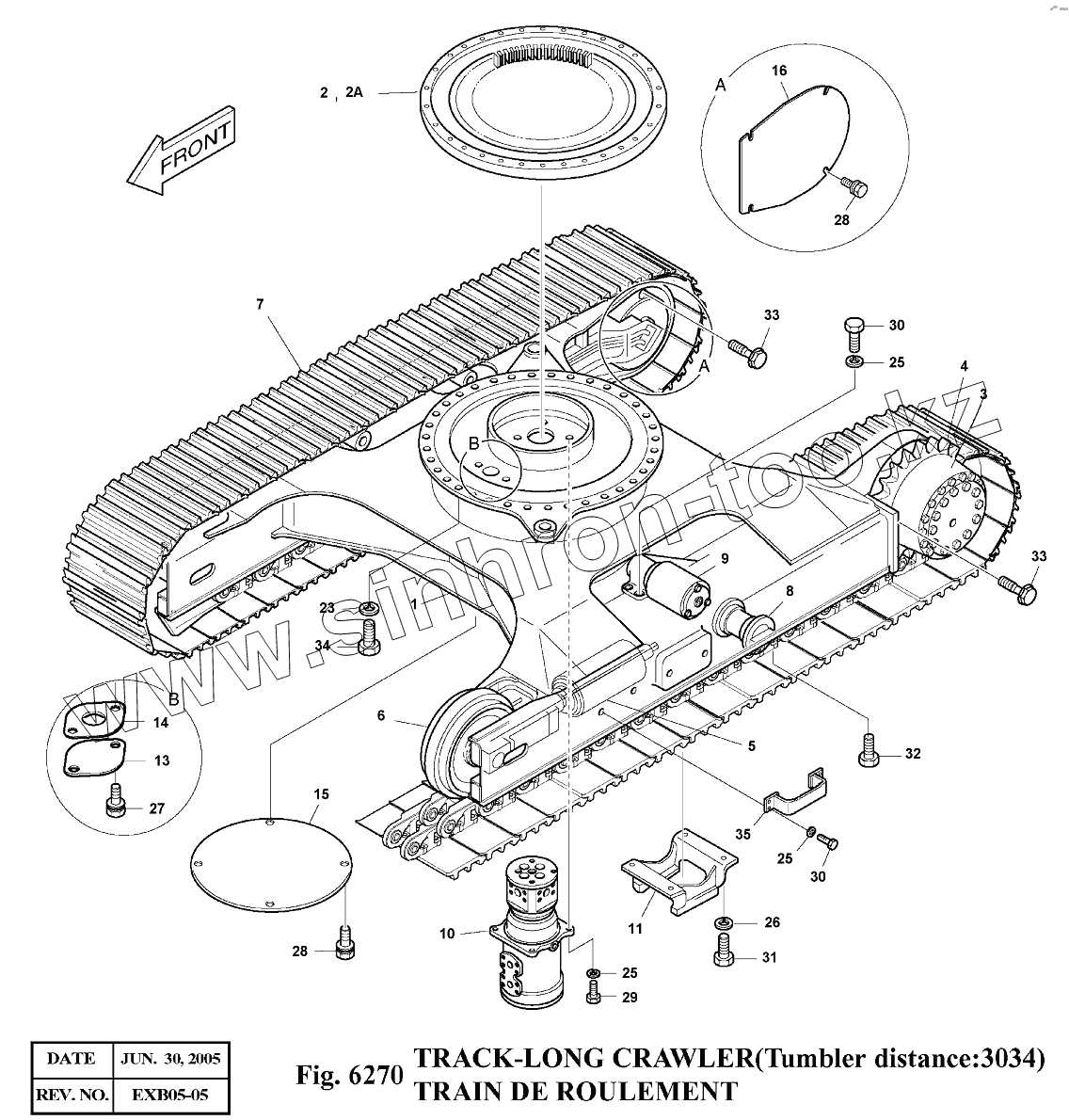

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 140LC-V. 6270 Гусеничная тележка

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

6

7

8

9

10

11

13

14

15

16

23

25

25

25

26

27

28

28

29

30

30

31

32

33

33

34

35

201

Позиция на иллюстрации	Заводской номер детали		Название детали
1	604-00180		FRAME;TRACK
2	109-00165		BEARING;SWING
3	2401-9121B		TRAVEL DEVICE
4	2108-1040B		SPROCKET
5	2274-1034C		TRACK SPRING ASS'Y
5	K1001025		TRACK SPRING ASS'Y
6	2270-1052		IDLER ASS'Y
6	K1000779		IDLER ASS'Y
7	2272-1080D2		TRACK SHOE ASS'Y-600G
8	2270-1061		LOWER ROLLER ASS'Y
9	2270-1062		UPPER ROLLER ASS'Y
10	2480-6060		CENTER JOINT ASS'Y
11	2623-1208B		GUARD
13	2403-1002		COVER
14	2180-1017A		PACKING
15	2621-1428B		COVER
16	2621-3734		COVER
23	2114-9012A		WASHER;HARD
25	S5102703		WASHER;SPRING M10
26	S5102903		WASHER;SPRING
27	2120-2196D1		BOLT;SET M10X1.5X20
28	2120-2196D2		BOLT;SET M10X1.5X25
29	S0515253		BOLT M12X1.75X30
30	S0515353		BOLT M12X1.75X35
31	S0721466		BOLT M16X1.5X40
32	S0765766		BOLT M16X1.5X75
33	120-00050B		BOLT M16X2.0X45
34	S0770266		BOLT M20X1.5X70
35	2195-2527AD1		BRACKET(600mm)
201	180-00297D3		SEAL 5MM
2604-1374	2604-1374		TRACK ASS'Y-LONG CRAWLER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
