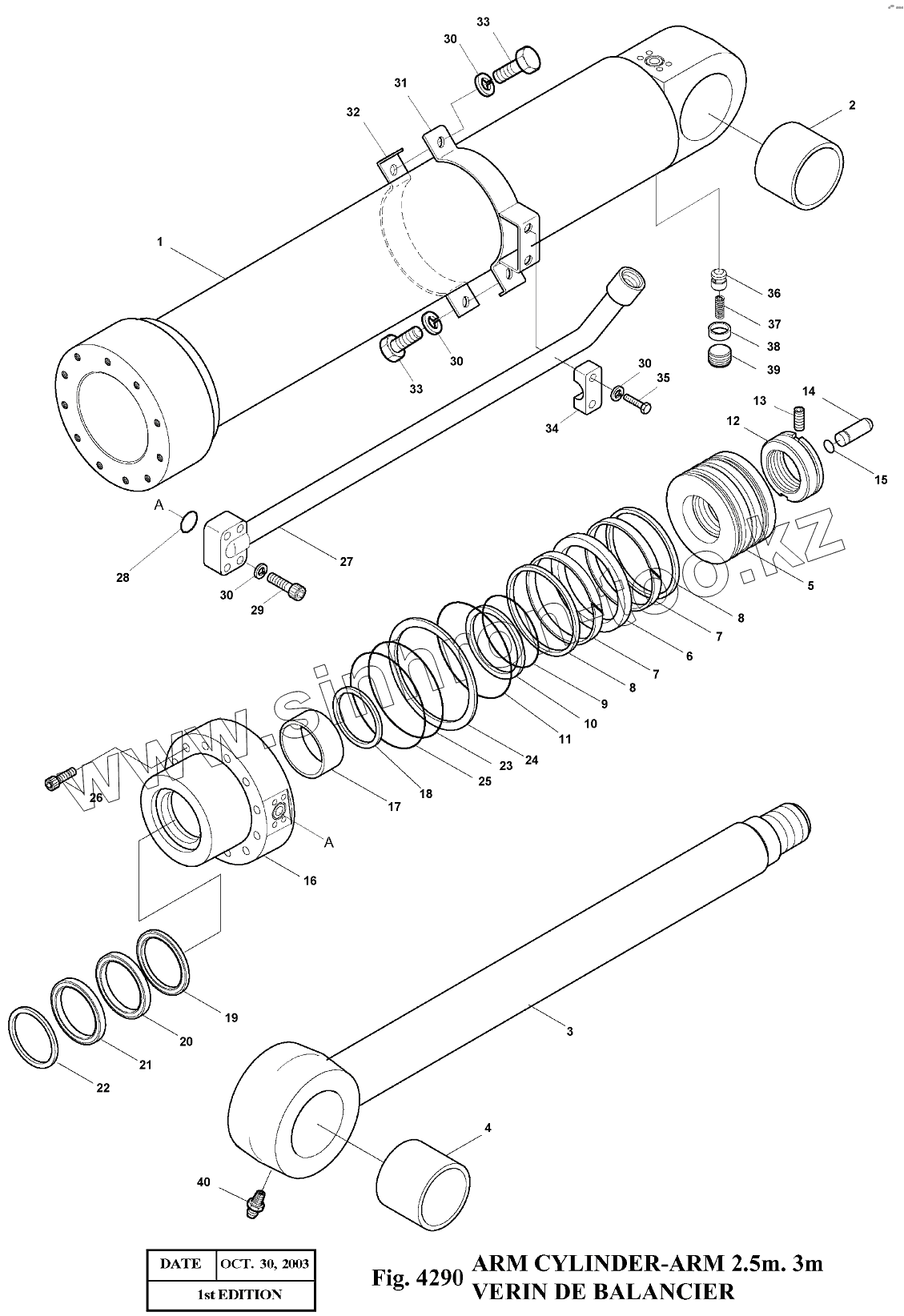

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 140LC-V. 4290 Гидроцилиндр рукояти

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
31
31
32
33
33
34
35
36
37
38
39
40
Позиция на иллюстрации Заводской номер детали Название детали
1 53A340-2 TUBE ASS'Y
2 03U769-1 BUSH;STEEL
3 53A346-2 ROD ASS'Y
4 03U769-1 BUSH;STEEL
5 53A349-1 PISTON
6 E5130250 SEAL;SLIPPER
7 00Z104-0 RING;WEAR
8 00R727-0 RING;SLYD
9 E6490086 O-RING
10 53A387-0 RING;BACK UP
11 00C304-0 RING;CUSHION
12 80B485-2 NUT;PISTON
13 E1330544 SCREW
14 03A713-0 PLUNGER;CUSHION
15 03A714-0 RING;STOP
16 53A352-1 COVER;ROD
17 E8412908 BUSH;DD
18 00M312-0 RING;RETAINING
19 E5500260 SEAL;BUFFER
20 E5303040 PACKING;U
21 E6020260 WIPER;DUST
22 00M313-0 RING;RETAINING
23 E6311581 O-RING
24 53U237-0 RING;BACK UP
25 E6311621 O-RING
26 E0502139 BOLT;SOCKET
27 53A354-1 PIPE ASS'Y-R
28 E6300621 O-RING
29 E0501246 BOLT;SOCKET
30 E3110102 WASHER;SPRING
31 53U335-2 PIPE BAND ASS'Y
32 53U384-0 BAND;PIPE
33 E0020673 BOLT;HEX.
34 00C267-0 CLAMP;PIPE
35 E0020723 BOLT;HEX
36 60P226-0 VALVE;CHECK
37 04S480-0 SPRING
38 03A728-0 SUPPORT;SPRING
39 E1500030 PLUG;HEX.
40 E8841022 NIPPLE;GREASE
2440-9232A 2440-9232A CYLINDER;ARM
2440-9232KT 2440-9232KT SEAL KIT;BOOM CYL.
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
