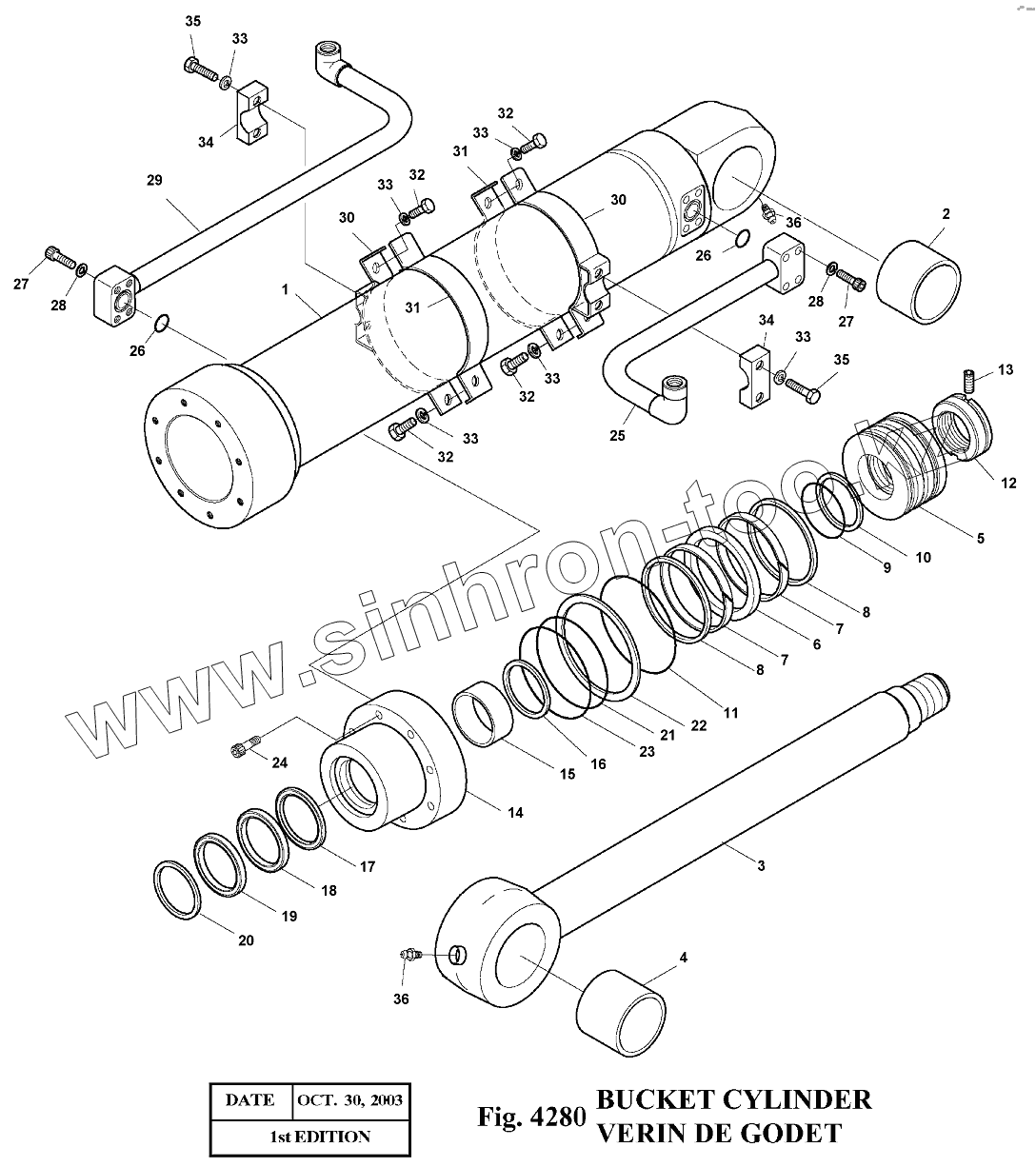

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 140LC-V. 4280 Гидроцилиндр ковша
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
27
28
29
30
30
31
31
32
32
32
32
33
33
33
33
33
33
34
34
35
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 53U295-2 | TUBE ASS'Y | |
| 2 | 53U301-0 | BUSH STEEL | |
| 3 | 53U302-5 | ROD ASS'Y | |
| 4 | 53U301-0 | BUSH STEEL | |
| 5 | 53U307-2 | PISTON | |
| 6 | E5130190 | SEAL;SLIPPER | |
| 7 | 00Z116-0 | RING;WEAR | |
| 8 | 00R726-0 | RING;SLYD | |
| 9 | E6490082 | O-RING | |
| 10 | 53U258-1 | RING;BACK UP | |
| 11 | 00C368-0 | RING;CUSHION | |
| 12 | 53U309-2 | NUT;PISTON | |
| 13 | E1330544 | SCREW | |
| 14 | 53U306-2 | ROD COVER | |
| 15 | E8412163 | DU-BUSH | |
| 16 | 00M321-0 | RING;RETAINING | |
| 17 | E5500200 | SEAL;BUFFER | |
| 18 | E5302620 | U-PACKING | |
| 19 | E6020200 | WIPER;DUST | |
| 20 | 00M323-0 | RING;RETAINING | |
| 21 | E6311481 | O-RING | |
| 22 | 53U259-1 | RING;BACK UP | |
| 23 | E6311501 | O-RING | |
| 24 | E0501839 | BOLT;SOCKET | |
| 25 | 03U522-3 | PIPE ASS'Y-H | |
| 26 | E6300471 | O-RING | |
| 27 | E0500936 | BOLT;HEX SOCKET | |
| 28 | E3110092 | WASHER;SPRING | |
| 29 | 53U310-1 | PIPE ASS'Y-R | |
| 30 | 53U256-0 | PIPE BAND ASS'Y | |
| 31 | 04B320-0 | BAND PIPE | |
| 32 | E0020673 | BOLT;HEX. | |
| 33 | E3110102 | WASHER;SPRING | |
| 34 | 00C266-0 | CLAMP;PIPE | |
| 35 | E0020713 | BOLT;HEX. | |
| 36 | E8841022 | NIPPLE;GREASE | |
| 2440-9233KT | 2440-9233KT | SEAL KIT;BUCKET CYL. | |
| 440-00398 | 440-00398 | CYLINDER;BUCKET |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
