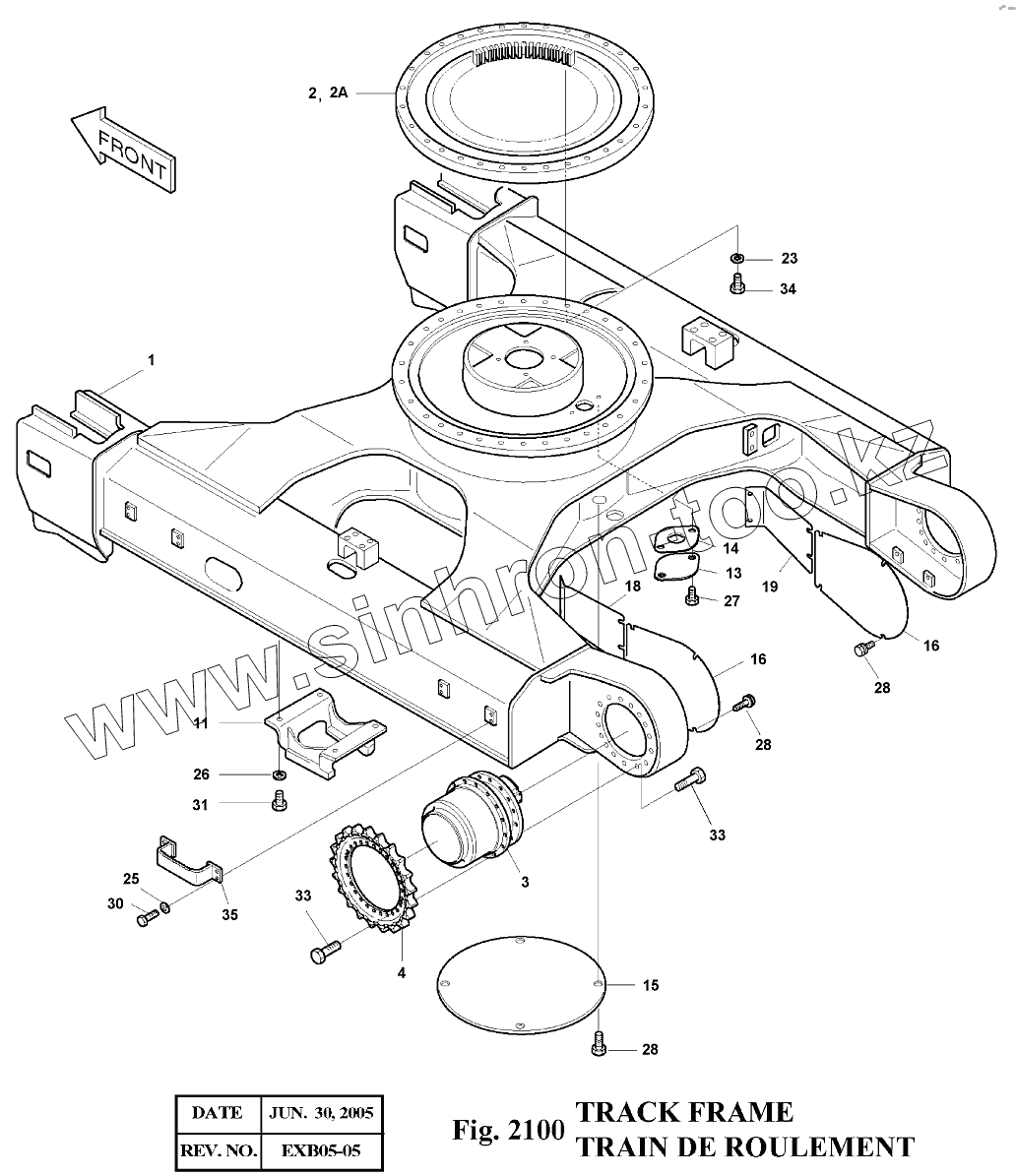

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 140LC-V. 2100 Тележка гусеничная

Тип техники

Марка

Модель

Схема

1

1

1

2

3

4

11

13

14

15

16

16

18

18

19

19

23

25

26

27

28

28

28

30

31

33

33

34

35

201

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2604-1331L		FRAME;TRACK(2000mm)
1	2604-1331M		FRAME;TRACK(2000mm)
1	2604-1331N		FRAME;TRACK(2000mm)
2	109-00165		BEARING;SWING
3	2401-9121B		TRAVEL DEVICE
4	2108-1040B		SPROCKET
11	2623-1208B		GUARD
13	2403-1002		COVER
14	2180-1017A		PACKING
15	2621-1428B		COVER
16	2621-3734		COVER
18	2621-3649B		COVER(L.H)
18	2621-3649C		COVER(L.H)
19	2621-3650B		COVER(R.H)
19	2621-3650C		COVER(R.H)
23	2114-9012A		WASHER;HARD
25	S5102703		WASHER;SPRING M10
26	S5102903		WASHER;SPRING
27	2120-2196D1		BOLT;SET M10X1.5X20
28	2120-2196D2		BOLT;SET M10X1.5X25
30	S0515353		BOLT M12X1.75X35
31	S0721466		BOLT M16X1.5X40
33	120-00050B		BOLT M16X2.0X45
34	S0770266		BOLT M20X1.5X70
35	2195-2527AD1		BRACKET(600mm)
201	180-00297D3		SEAL 5MM
2604-1296A	2604-1296A		TRACK ASS'Y

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
