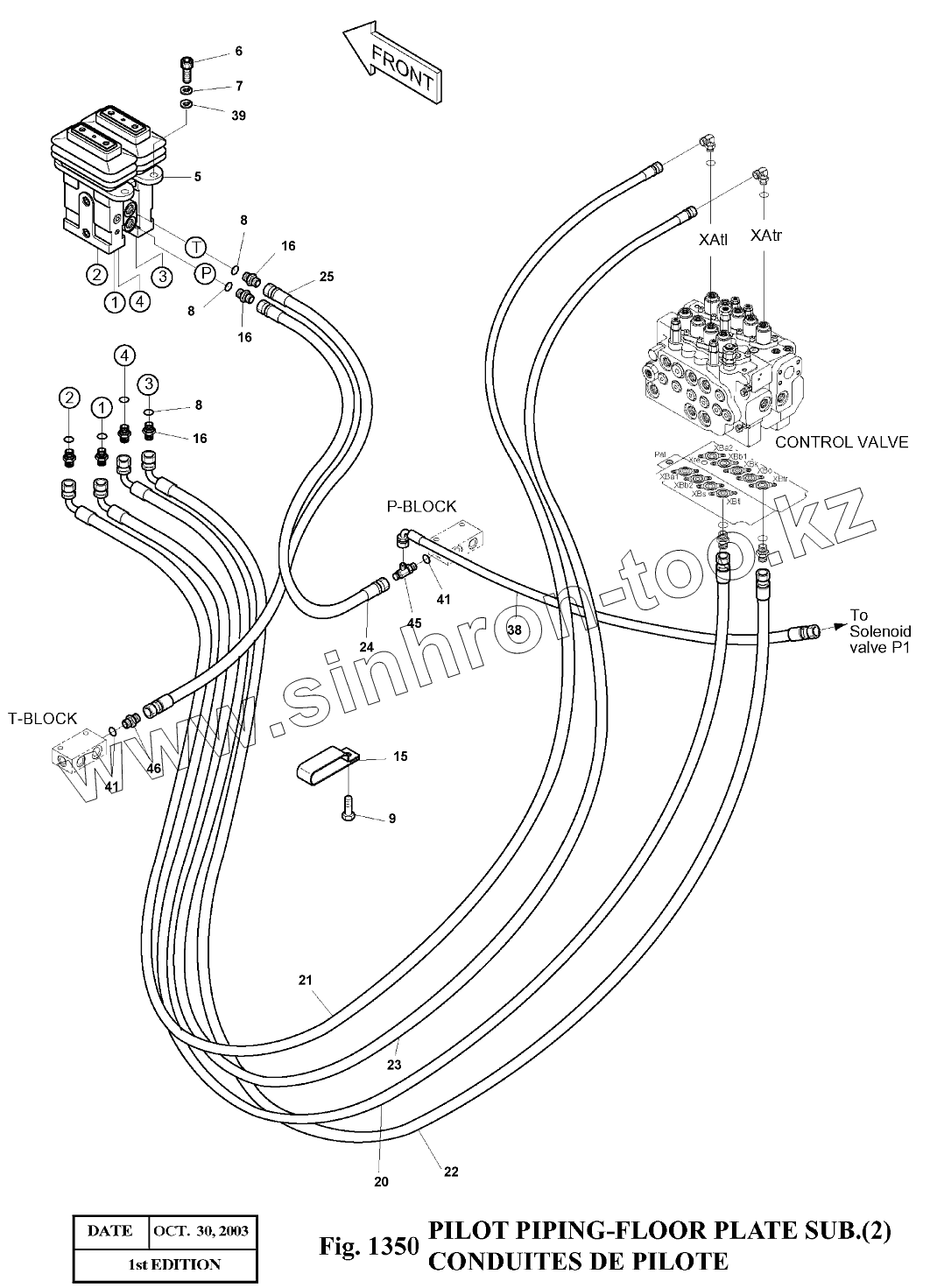

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 140LC-V. 1350 Трубопроводы управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
5
6
7
8
8
8
9
15
16
16
16
20
21
22
23
24
25
38
39
41
41
45
46
Позиция на иллюстрации Заводской номер детали Название детали
5 420-00030 PEDAL VALVE
6 S2212266 BOLT;SOCKET M10X1.5X30
7 S5110603 WASHER;SPRING
8 S8000111 O-RING
9 120-00276 BOLT M8X1.25X12
15 124-00209D3 CLIP
16 2181-1126D14 ADAPTER;S PFO-PF1/4
20 2184-1046D180 HOSE PF1/4-2700L
21 2184-1046D78 HOSE PF1/4-3200L
22 2184-1046D194 HOSE PF1/4-2800L
23 2184-1046D78 HOSE PF1/4-3200L
24 2184-1045D42 HOSE PF1/4-420L
25 2184-1045D42 HOSE PF1/4-420L
38 2184-1046D194 HOSE PF1/4-2800L
39 S5010613 WASHER;PLAIN
41 S8000141 O-RING
45 2181-1951D7 TEE PFO3/8-2PF1/4
46 2181-1126D36 ADAPTER PFO3/8-PF1/4
400-01359 400-01359 PILOT PIPING;FLOOR PLATE SUB.
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
