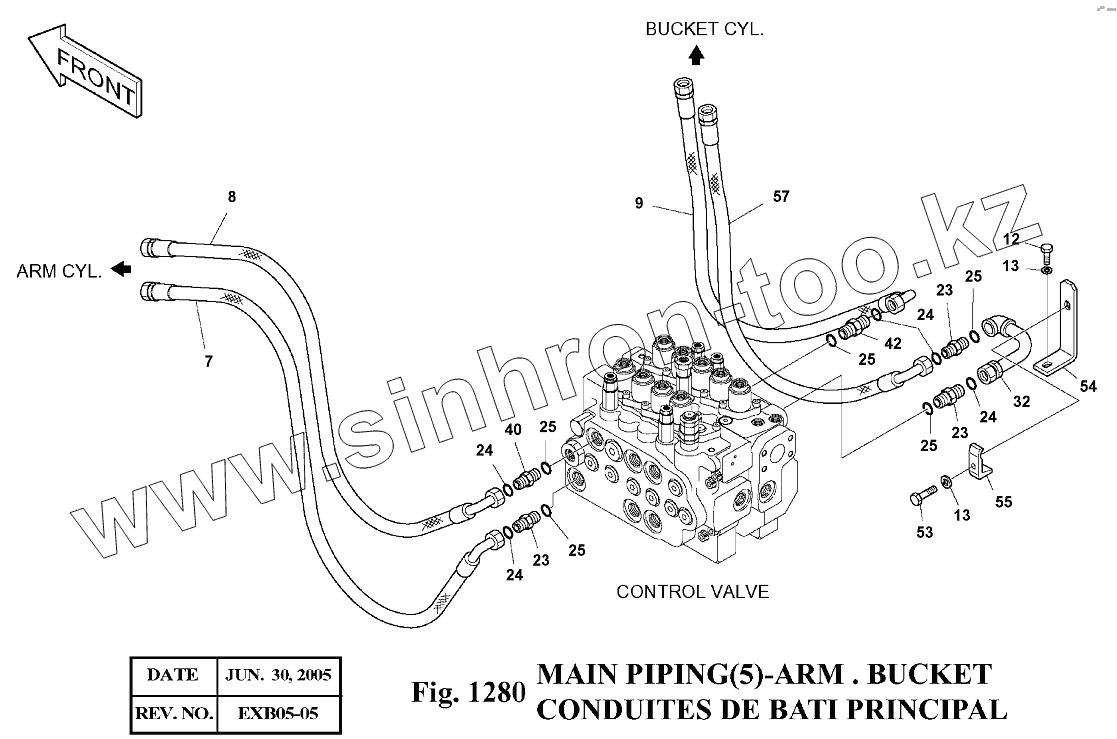

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 140LC-V. 1280 Трубопроводы управления

Тип техники

Марка

Модель

Схема

7

8

8

9

12

13

13

23

23

23

24

24

24

24

25

25

25

25

25

32

40

42

53

54

55

57

Позиция на иллюстрации	Заводской номер детали		Название детали
7	2184-1250D12		HOSE PF3/4-1250L
8	2184-1250D14		HOSE PF3/4-1180L
8	2184-1250D42		HOSE PF3/4-1300L
9	2184-1250D43		HOSE PF3/4-1450L
12	S0515353		BOLT M12X1.75X35
13	S5102703		WASHER;SPRING M10
23	2181-2627D1		ADAPTER
24	S8030121		O-RING
25	S8000231		O-RING
32	2140-1241A		PIPE
40	2181-2627D7		ADAPTER PFO3/4-PF3/4
42	2181-2627D3		ADAPTER
53	S0560953		BOLT M12X1.75X60
54	2197-1549A		BRACKET
55	2124-1026D3		CLAMP;PIPE
57	2184-1250D46		HOSE PF3/4-1100L
400-01356A	400-01356A		MAIN PIPING
