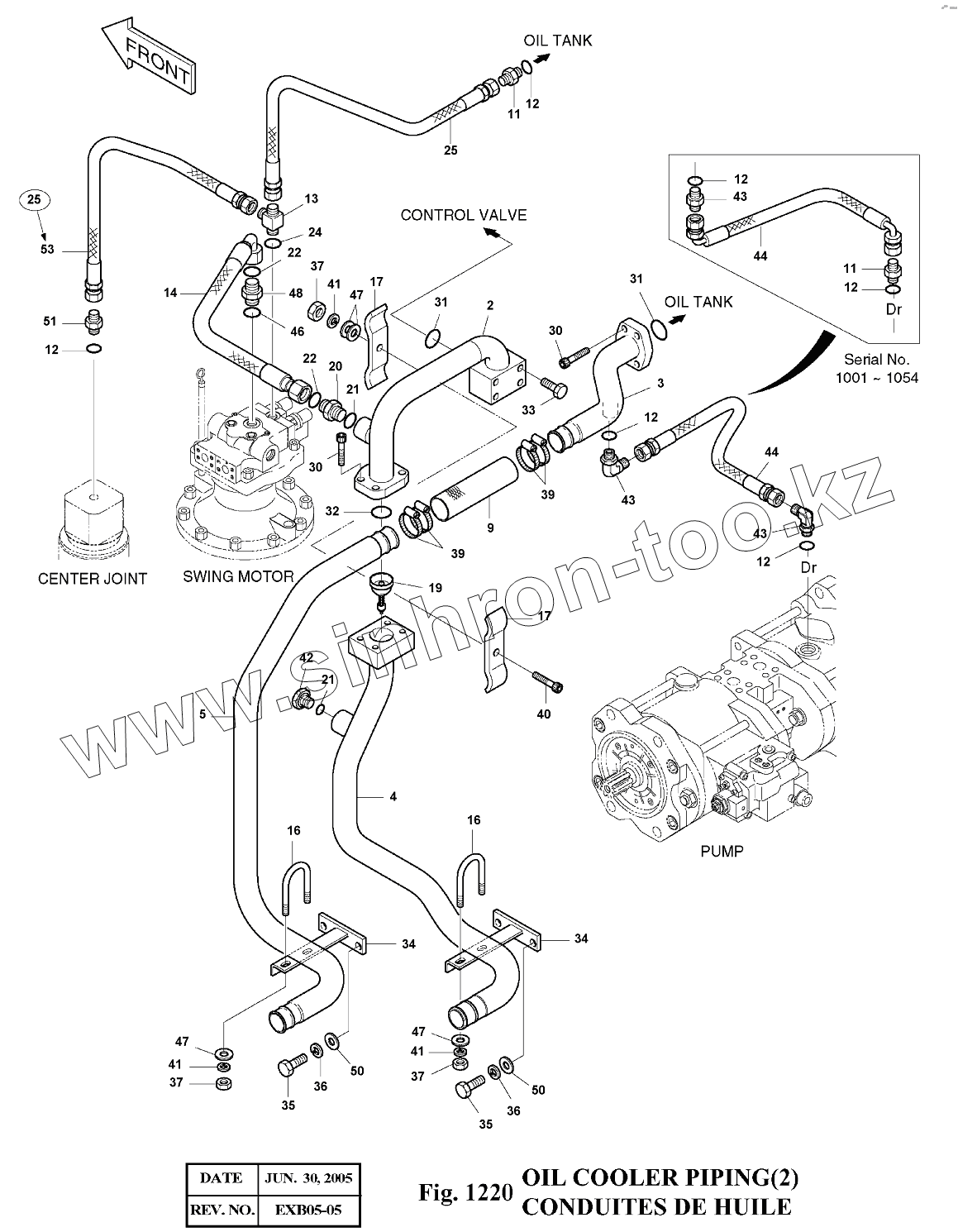

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 140LC-V. 1220 Трубопроводы маслоохладителя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
2
3
4
4
5
9
11
11
11
11
12
12
12
12
12
12
13
14
16
16
17
17
19
20
21
21
22
22
24
25
25
25
25
30
30
31
31
32
33
34
34
35
35
36
36
37
37
37
39
39
40
41
41
41
42
43
43
43
43
43
43
44
44
44
44
46
47
47
47
48
50
50
51
53
Позиция на иллюстрации Заводской номер детали Название детали
2 2140-1276A PIPE
2 2140-1276B PIPE
3 2140-1552 PIPE
4 2140-1277A PIPE
4 2140-1277B PIPE
5 2140-1225A PIPE
9 2185-1776D2 HOSE-200L
11 2181-1126D6 ADAPTER
11 2181-1126D6 ADAPTER
12 S8000181 O-RING
13 2181-1951D24 TEE
14 2184-1197D74 HOSE PF3/4-670L
16 2120-1413D12 BOLT;U
17 2124-1340D10 CLAMP
19 2420-1124B VALVE;BY-PASS 3.0K
20 2181-2627D1 ADAPTER
21 S8000231 O-RING
22 S8030121 O-RING
24 S8000141 O-RING
25 2184-1026D195 HOSE PF1/2-750L
25 2184-1026D195 HOSE PF1/2-750L
30 S2215366 BOLT;SOCKET M12X1.75X35
31 2180-1026D28 O-RING
32 2180-1026D27 O-RING
33 S0561453 BOLT M12X1.75X85
34 2197-1548B BRACKET
35 S0512153 BOLT M10X1.5X28
36 S5102603 WASHER;SPRING M10
37 S4012733 NUT M12
39 S8450053 CLAMP;HOSE
40 S2216061 BOLT;SOCKET M12X1.75X70
41 S5102703 WASHER;SPRING M10
42 2181-2633A PLUG
43 2181-1126D6 ADAPTER
43 2181-1702D14 ELBOW
44 2184-1026D161 HOSE
44 2184-1096D87 HOSE PF1/2-1050L
46 S8000241 O-RING
47 S5010713 WASHER;PLAIN
48 2181-2627D3 ADAPTER
50 S5010613 WASHER;PLAIN
51 2181-1126D83 ADAPTER PFO1/2-PF1/2
53 DS2054223 HOSE PF1/2-600L
2400-1799A 2400-1799A OIL COOLER PIPING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
