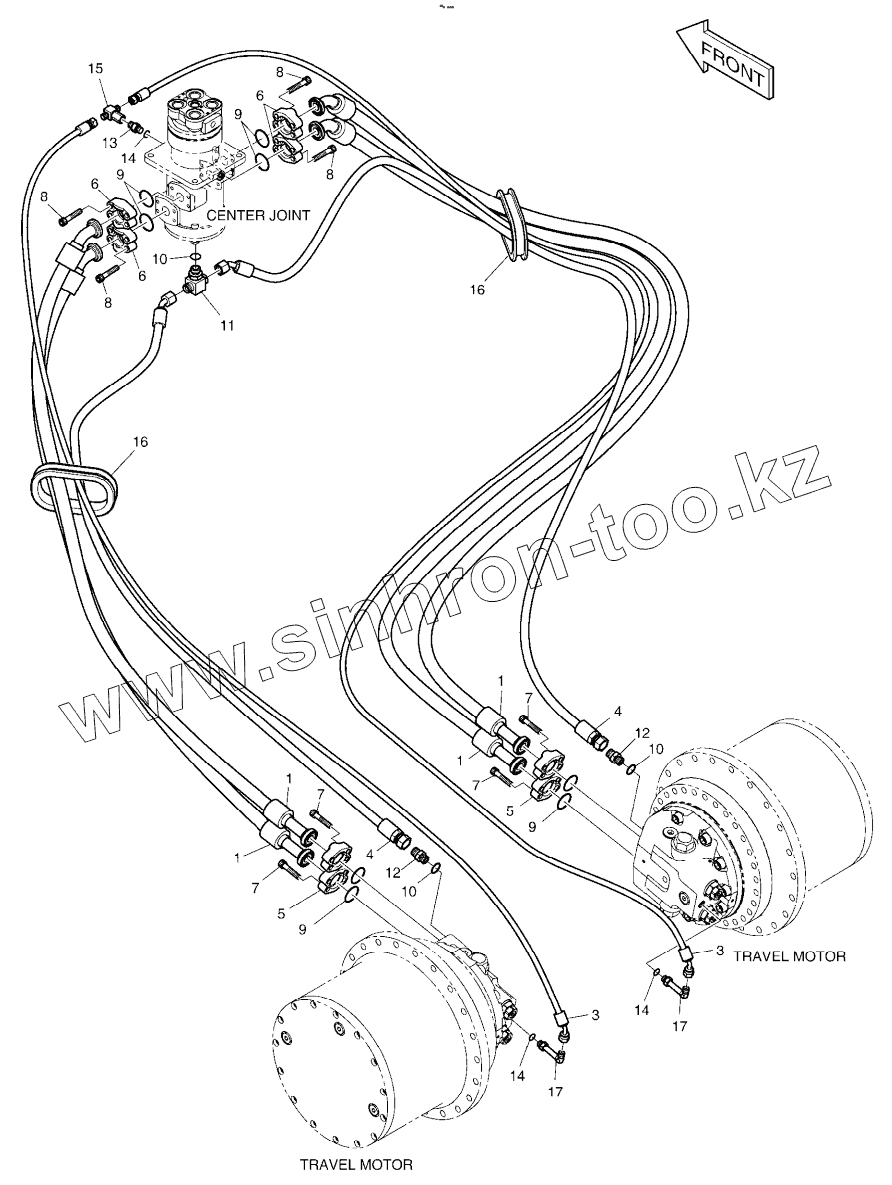

Каталог запасных частей к технике: Doosan DX225LCA. TRAVEL PIPING - LONG CRAWLER (DX225LCA)

Тип техники

Марка

Модель

Схема

K1044576B

K1044576B

1

1

1

1

3

3

4

4

5

5

6

6

6

7

7

7

7

8

8

8

8

9

9

9

9

10

10

10

11

12

12

13

14

14

14

15

16

16

17

17

Позиция на иллюстрации	Заводской номер детали		Название детали
K1044576B	K1044576B		TRAVELLING PIPING
1	DS2112002		HOSE
3	DS2092177		HOSE
4	DS2054217		HOSE
5	2181-9078		Flange
6	2181-9081		FLANGE;SPLIT
7	S2212266		BOLT;SOCKET M10X1.5X30
8	S2215466		BOLT;SOCKET
9	2180-1026D19		O-RING
10	S8000181		O-RING
11	2181-2281D10		TEE 3-PF1/2
12	2181-1126D6		ADAPTER
13	2181-1126D14		ADAPTER;S PFO-PF1/4
14	S8000111		O-RING
15	2181-4125		TEE 3-PF1/4
16	160-00069		BUSHING, RUBBER
17	2181-1702D56		ELBOW
