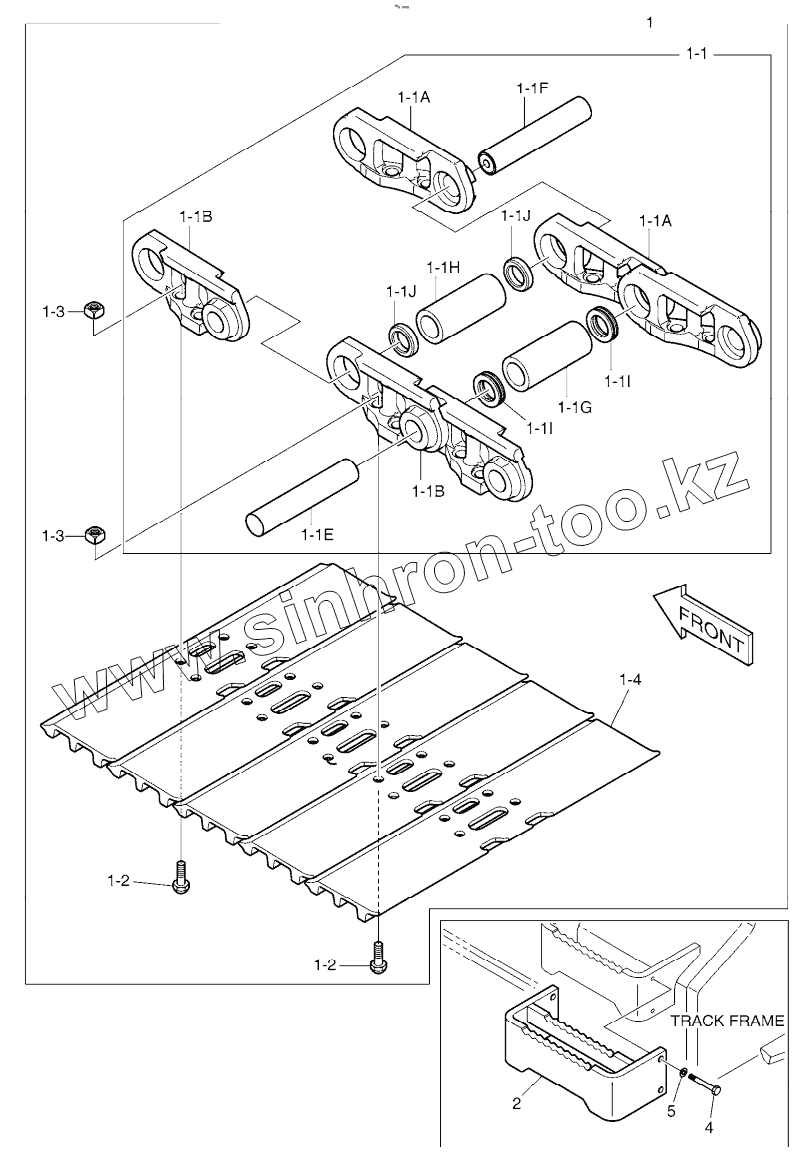

Каталог запасных частей к технике: Doosan DX225LCA. TRACK SHOE ASSY - 800G (DX220A)

Тип техники

Марка

Модель

Схема

200106-00440

1

1-1

1-1А

1-1А

1-1В

1-1В

1-1Е

1-1F

1-1G

1-1Н

1-11

1-11

1-1J

1-1J

1-2

1-2

1-3

1-3

1-4

2

4

5

Позиция на иллюстрации	Заводской номер детали		Название детали
200106-00440	200106-00440		TRACK SHOE ASSY
1	200106-00432		SHOE ASSY,TRACK, 800MM
1-1	200103-00084A		LINK ASSY,TRACK
1-1А	101539-00136		LINK, (RH)
1-1В	101539-00137		LINK, (LH)
1-1Е	2123-6060		Pin
1-1F	120501 -01341		PIN,LINK, MASTER
1-1G	130702-00118		BUSHING
1-1Н	130702-00119		BUSHING, MASTER
1-11	180-00441		Seal, dust
1-1J	2114-6035		Spacer
1-2	2120-6017		Bolt
1-3	120312-00134		NUT,TRACK SHOE, (M20)
1-4	200106-00262D3		SHOE,TRACK (800mm)
2	110955-00107В		STEP
4	S0560466		Bolt
5	S5102703		WASHER;SPRING M10

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
