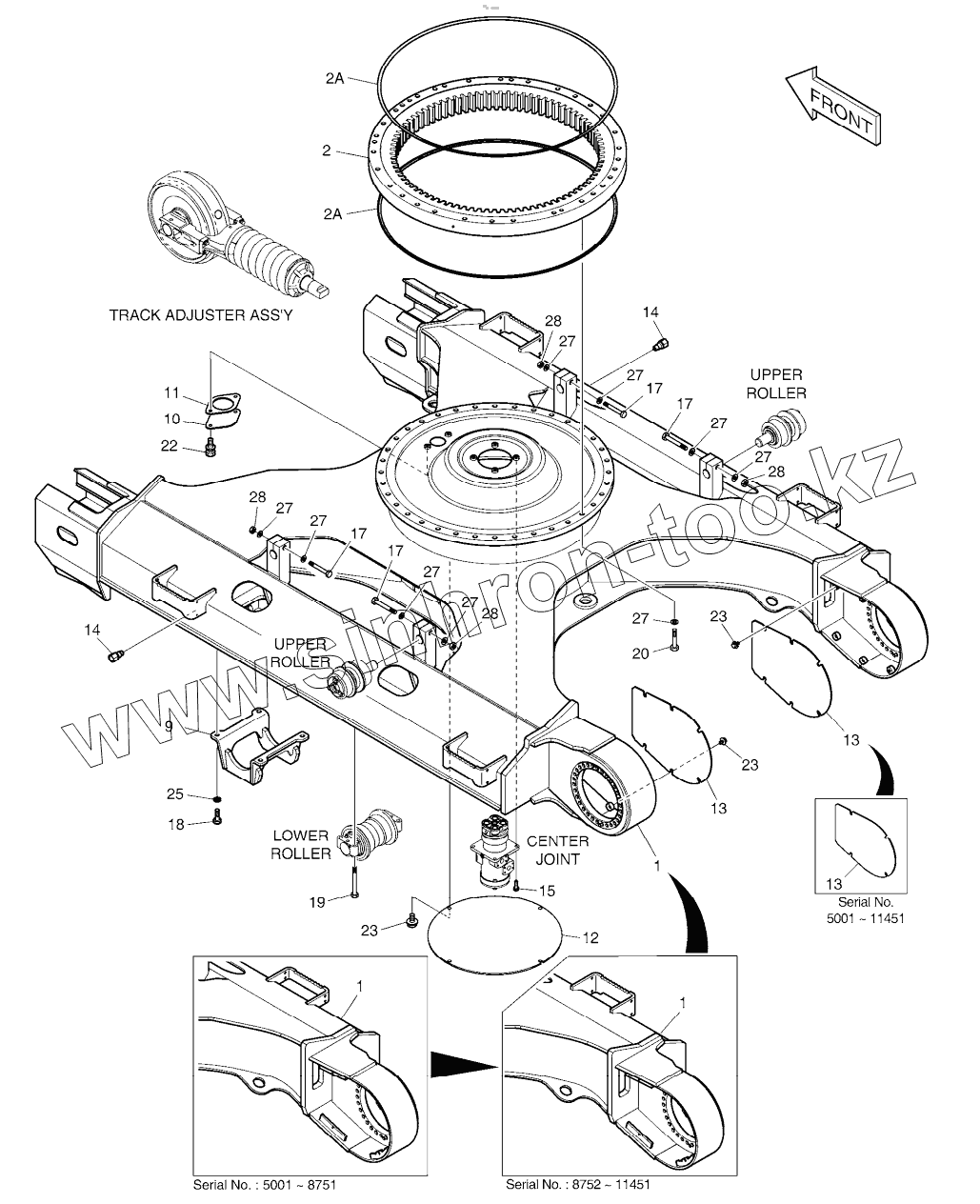

Каталог запасных частей к технике: Doosan DX225LCA. TRACK FRAME-LONG (DX225LCA)

Тип техники

Марка

Модель

Схема

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

2

2

2A

2A

2A

2A

2A

2A

9

9

9

9

10

11

12

13

13

13

13

13

13

14

14

15

17

17

17

17

18

19

20

22

23

23

23

23

23

23

25

27

27

27

27

27

27

27

27

27

28

28

28

28

Позиция на иллюстрации	Заводской номер детали		Название детали
K1039703B	K1039703B		TRACK ASSY
650105-00059	650105-00059		UNDERCARRIAGE ASSY
1	604-00277H		FRAME, TRACK
1	160617-00115		FRAME,TRACK
1	160617-00115A		FRAME,TRACK
1	160617-00115B		FRAME,TRACK
1	160617-00115C		FRAME,TRACK
1	160617-00115E		FRAME,TRACK
2	109-00162A		BEARING, SWING
2	140109-00048		BEARING,SWING
2A	180-00297D3		SEAL 5MM
2A	401107-00751		Seal, swing bearing
9	142-00126A		GUARD, TRACK
9	200112-00022		GUARD,TRACK
9	200112-00073		GUARD,TRACK
9	200112-00073A		GUARD,TRACK
10	621-02938B		COVER
11	180-00463		PACKING
12	621-03166		COVER
13	621-03167		COVER, MOTOR
13	110508-00675		COVER,MOTOR
14	422-00055		VALVE, GREASE
15	S0515366		Bolt
17	S0571166		Bolt
18	S0721466		BOLT M16X1.5X40
19	S0765966		BOLT
20	S0770266		BOLT M20X1.5X70
22	DS0025016		BOLT, SET
23	DS0025019		BOLT
23	DS0025019		BOLT
25	S5102903		WASHER;SPRING
27	2114-9012A		WASHER;HARD
28	S4013133		Nut

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
