Каталог запасных частей к технике: Doosan DX225LCA. SWING REDUCTION GEAR

Тип техники

Марка

Модель

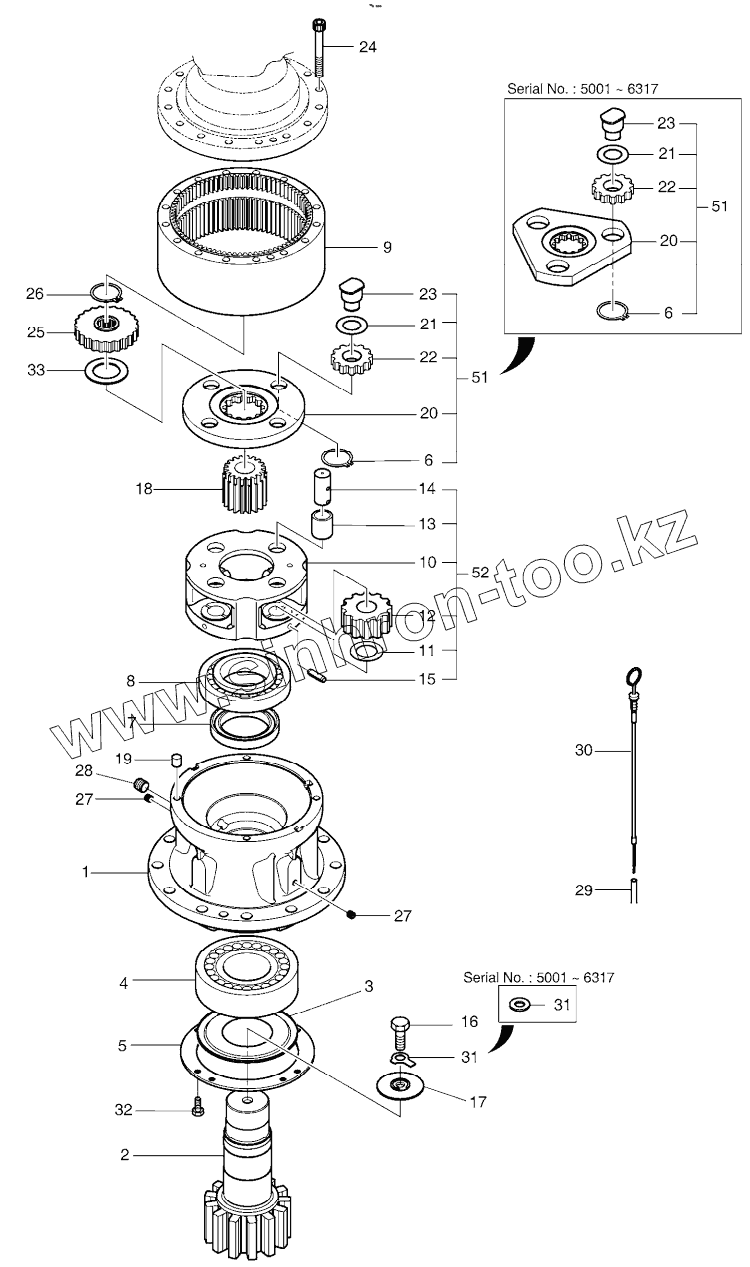

Схема

1

2

3

4

5

6

6

6

6

6

6

7

8

9

9

10

11

12

13

14

15

16

17

18

19

20

20

20

20

21

21

21

21

22

22

22

22

23

23

23

23

24

24

25

25

26

27

27

28

29

30

31

31

31

31

32

33

51

51

51

51

51

51

52

Позиция на иллюстрации	Заводской номер детали		Название детали
130426-00010	130426-00010		GEAR ASSY,REDUCTION
K1038203	K1038203		SWING REDUCTION GEAR ASS
1	K1038206		CASING
2	K1038207		SHAFT, DRIVE
3	2412-1040		PLATE
4	2109-9033		BEARING;ROLLER
5	K1038685		PLATE, COVER
6	S6500380		RING;SNAP
6	S6500380		RING;SNAP
7	2180-1254		SEAL;OIL
8	109-00174		Bearing, roller
9	K1038210		GEAR, RING
9	130422-00001A		Gear, ring
10	K1038205		CARRIER NO2
11	2114-1901A		WASHER;THRUST NO.2
12	104-00050		Gear, planet no.2
13	110-00219		Bush no.2
14	K1038208		PIN NO2
15	S5741200		PIN, SPRING
16	S0121061		BOLT
17	114-00548		Washer, thrust no.3
18	104-00048		Gear, sun no.2
19	2705-1030		PIN;KNOCK
20	K1038204		CARRIER NO1
20	100502-00001		Carrier no.1
21	114-00527		Washer, thrust no.1
21	114-00527		Washer, thrust no.1
22	104-00049A		Gear, planet no.1
22	130424-00001		Gear, planet no.1
23	123-00435A		Pin assy no.1
23	120501-00009		Pin assy, no1
24	S2217471		BOLT;SOCKET
24	120107-00002		Bolt, hex socket
25	104-00047A		Gear, sun no.1
25	130425-00001		Gear, sun, no1
26	S6500450		RING;SNAP
27	2181-1116D2		PLUG
28	2181-1116D4		PLUG
29	2140-1406		PIPE;LEVEL GAUGE
30	2119-1065		GAUGE;LEVEL
31	S5231090		WASHER;DOUBLE TAB
31	120811 -00001		WASHER,DOUBLE TAB
32	120-00144		BOLT
33	120816-00001		Washer, thrust
51	К9008337		CARRIER NO1 ASSY
51	100502-00022		Carrier assy, no.1
52	К9008338		CARRIER NO2 ASSY

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
