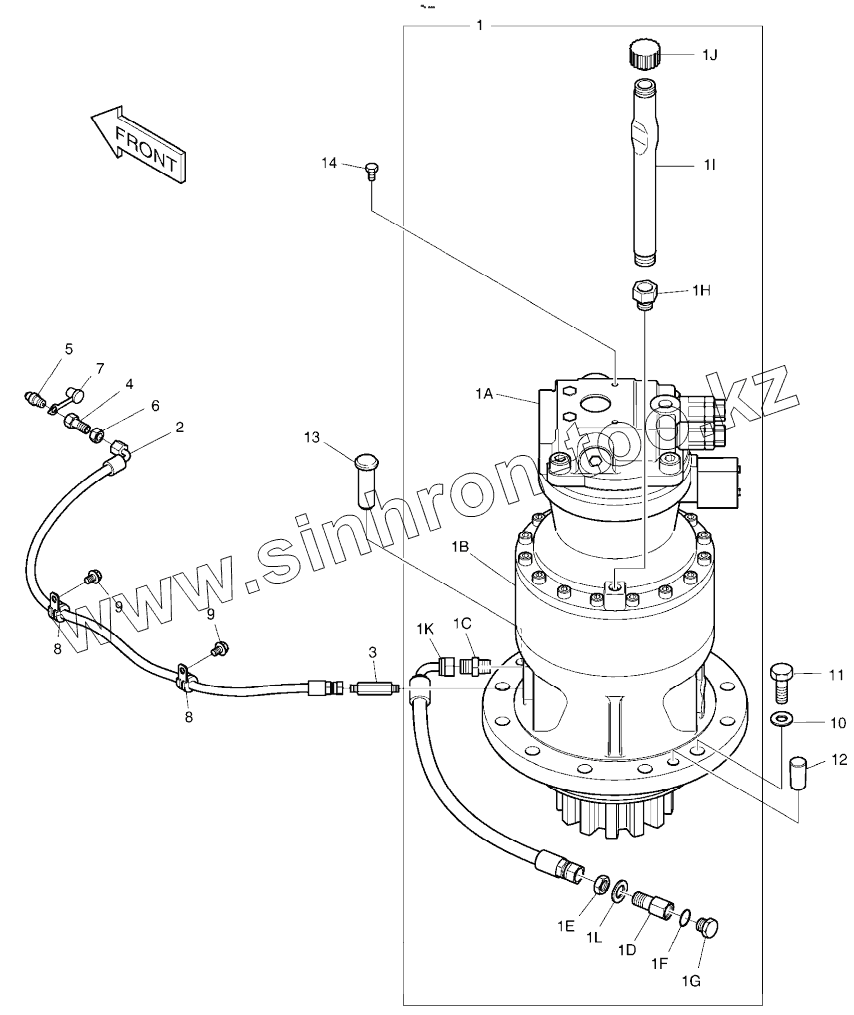

Каталог запасных частей к технике: Doosan DX225LCA. SWING MOTOR

Тип техники

Марка

Модель

Схема

401-00477J

401-00477J

1

170301-00111

170301-00111A

170301-00111B

1A

170303-00049

170303-00049B

1B

130426-00010

1C

1D

1E

1F

1G

1H

1I

1J

1K

1L

2

3

4

5

6

7

8

8

9

9

10

11

12

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
401-00477J	401-00477J		SWING DEVICE ASSY
1	K1045919		SWING DEVICE SUB ASSY
170301-00111	170301-00111		DEVICE,SWING
170301-00111A	170301-00111A		DEVICE,SWING, SUB
170301-00111B	170301-00111B		DEVICE,SWING, SUB
1A	K1045024		SWING MOTOR
170303-00049	170303-00049		MOTOR,SWING
170303-00049B	170303-00049B		MOTOR,SWING
1B	K1038203		SWING REDUCTION GEAR ASS
130426-00010	130426-00010		GEAR ASSY,REDUCTION
1C	2181-1110D3		ADAPTER
1D	181-00698		REDUCER
1E	121-00010D3		NUT
1F	S8000181		O-RING
1G	2181-1950D7		PLUG PF1/2
1H	2181-1913D24		REDUCER PT1/2XPT3/4
1I	K1000266		PIPE
1J	2119-1063B		Cap
1K	2184-1036D43		HOSE PF1/2-550L
1L	S5011113		WASHER;PLAIN
2	2184-1046D50		HOSE
3	DS2214051		ADAPTER
4	181-00103		REDUCER PT1/8-PF1/4
5	S6710041		NIPPLE;GREASE
6	121-00006		NUT PF1/4
7	160-00020		CAP;GREASE NIPPLE
8	124-00208D2		CLIP D14/M8
9	120-00276		BOLT M8X1.25X12
10	2114-9012A		WASHER;HARD
11	S0570166		BOLT M20X2.5X65
12	160-00027		CAP;RUBBER
13	2123-4030		PIN;LOCK
14	S0511666		BOLT
