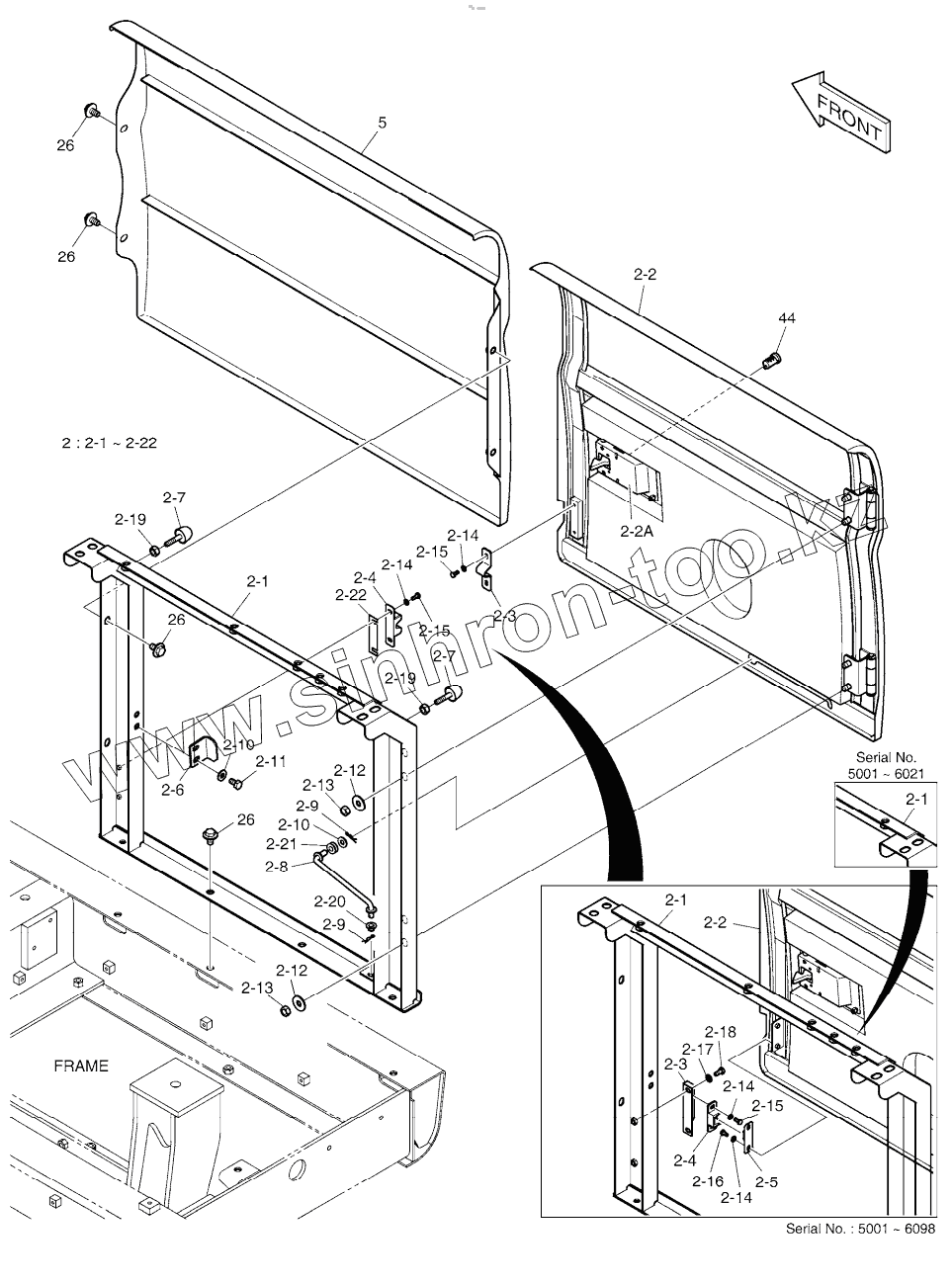

Каталог запасных частей к технике: Doosan DX225LCA. SIDE DOOR - R.H
2
2
2
2
2
2-1
2-1
2-1
2-1
2-1
2-1
2-1
2-1
2-1
2-1
2-1
2-1
2-2
2-2
2-2
2-2
2-2
2-2
2-2A
2-3
2-3
2-3
2-3
2-4
2-4
2-4
2-4
2-4
2-4
2-4
2-4
2-4
2-5
2-6
2-7
2-7
2-8
2-9
2-9
2-10
2-10
2-11
2-12
2-12
2-13
2-13
2-14
2-14
2-14
2-14
2-15
2-15
2-15
2-15
2-15
2-15
2-16
2-17
2-18
2-19
2-19
2-20
2-21
2-22
2-22
5
26
26
26
26
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1046071C | K1046071C | COVER ASSY | |
| 110508-00244 | 110508-00244 | COVER ASSY | |
| 2 | K1043854A | SIDE DOOR ASSY (RH) | |
| 2 | 110982-00103 | DOOR ASSY,SIDE (RH) | |
| 2 | 110982-00103A | DOOR ASSY,SIDE (RH) | |
| 2 | 110982-00103B | DOOR ASSY,SIDE, (RH) | |
| 2 | 110982-00103C | DOOR ASSY,SIDE, (RH) | |
| 2-1 | K1043855A | SUPPORT (RH) | |
| 2-1 | 110958-00181 | SUPPORT | |
| 2-1 | 110958-00181A | SUPPORT | |
| 2-2 | 621-03449E | SIDE DOOR | |
| 2-2 | 110982-00128 | DOOR,SIDE | |
| 2-2 | 110982-00128A | DOOR,SIDE | |
| 2-2A | 125-00035A | LOCK | |
| 2-3 | 2116-1522 | PLATE | |
| 2-3 | 250201-00028 | PLATE | |
| 2-4 | 2161-9052 | STOPPER;PLATE | |
| 2-4 | 110956-00002 | STOPPER, RUBBER | |
| 2-4 | 110956-00002A | STOPPER | |
| 2-5 | 2161-9053 | STOPPER;RUBBER | |
| 2-6 | 621-02726A | PLATE, LOCK | |
| 2-7 | K1001260A | Stopper | |
| 2-8 | 623-00075B | STAY ASSY | |
| 2-9 | 2705-9002 | PIN;LOCK | |
| 2-10 | 2114-1058D45 | WASHER M10 | |
| 2-11 | S0511853 | BOLT M10X1.5X20 | |
| 2-12 | 2114-1058D30 | WASHER;PLAIN | |
| 2-13 | S4012733 | NUT M12 | |
| 2-14 | S5010313 | WASHER;PLAIN | |
| 2-15 | S0504553 | BOLT M6X1.0X14 | |
| 2-15 | S0504553 | BOLT M6X1.0X14 | |
| 2-16 | S0504453 | BOLT M6X1.0X12 | |
| 2-17 | S5010513 | WASHER;PLAIN M8 | |
| 2-18 | S0508753 | BOLT M8X1.25X18 | |
| 2-19 | S4012633 | NUT M10X1.5 | |
| 2-20 | K1000602 | BUSHING | |
| 2-21 | K1008335 | BUSHING | |
| 2-22 | 110947-00027 | SHIM | |
| 5 | 621-03642С | COVER, TANK | |
| 26 | DS0025015 | BOLT | |
| 44 | К1004630 | KEY, CYLINDER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
