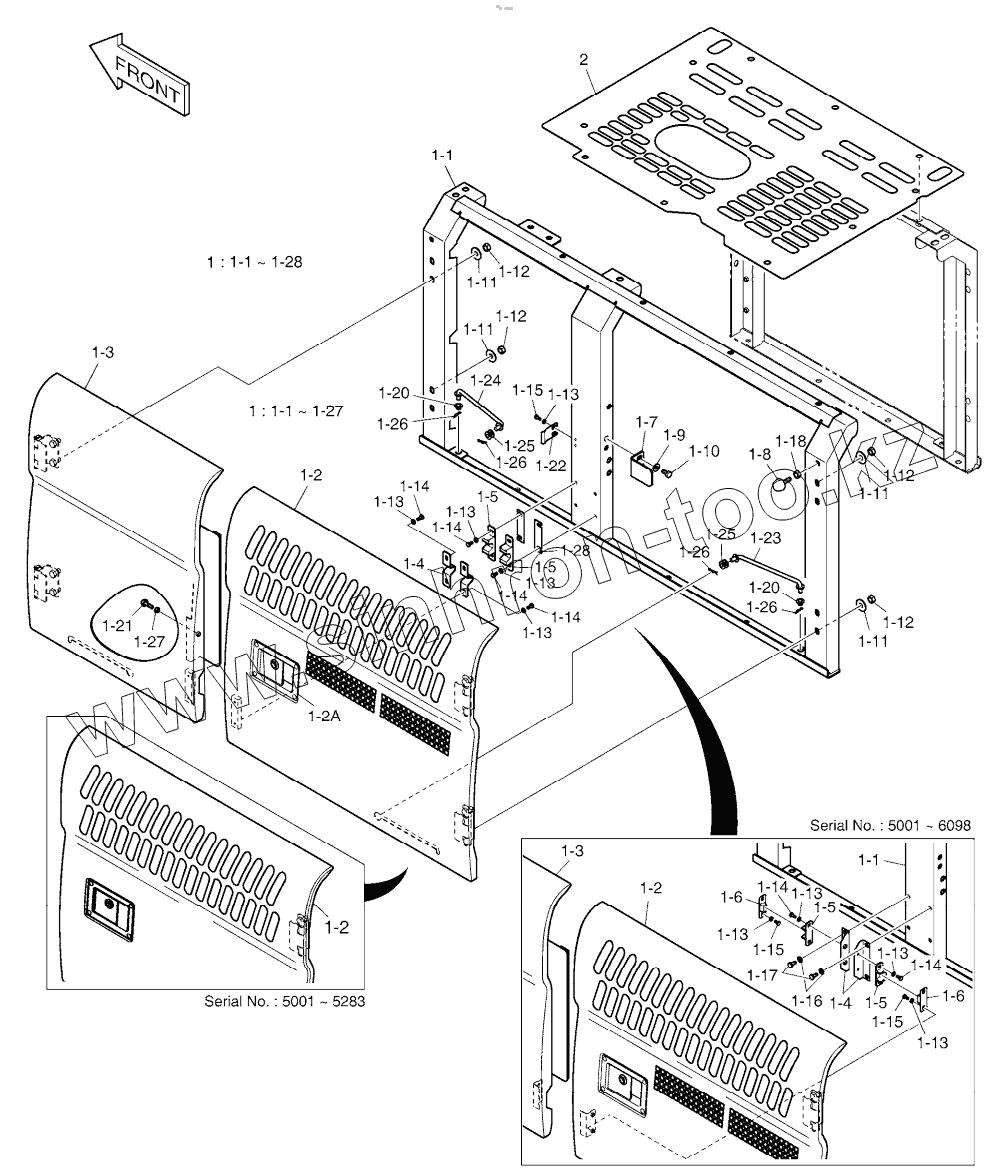

Каталог запасных частей к технике: Doosan DX225LCA. SIDE DOOR - L.H (TROPICAL)
1
1
1
1
1
1
1
1
1-1
1-1
1-1
1-1
1-1
1-1
1-1
1-1
1-1
1-1
1-2
1-2
1-2
1-2
1-2
1-2
1-2
1-2
1-2
1-2
1-2
1-2
1-2A
1-3
1-3
1-3
1-3
1-3
1-3
1-4
1-4
1-4
1-4
1-4
1-4
1-5
1-5
1-5
1-5
1-5
1-5
1-5
1-5
1-5
1-5
1-5
1-5
1-5
1-5
1-5
1-6
1-6
1-7
1-8
1-9
1-10
1-11
1-11
1-11
1-11
1-12
1-12
1-12
1-12
1-13
1-13
1-13
1-13
1-13
1-13
1-13
1-13
1-13
1-14
1-14
1-14
1-14
1-14
1-14
1-14
1-14
1-14
1-14
1-14
1-14
1-14
1-14
1-15
1-15
1-15
1-15
1-15
1-15
1-15
1-15
1-16
1-17
1-18
1-20
1-20
1-21
1-22
1-23
1-24
1-25
1-25
1-26
1-26
1-26
1-26
1-27
1-27
1-28
1-28
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1046175A | K1046175A | COVER, TROPICAL | |
| K1052773 | K1052773 | COVER, TROPICAL | |
| 1 | K1046174A | DOOR ASSY, SIDE (L.H) | |
| 1 | K1052774 | DOOR ASSY, SIDE (L.H) | |
| 1 | 110982-00132 | DOOR ASSY,SIDE (L.H) | |
| 1 | 110982-00132A | DOOR ASSY,SIDE, TROPICAL (L | |
| 1-1 | K1038917B | SUPPORT (LH) | |
| 1-1 | 110958-00230 | SUPPORT | |
| 1-2 | K1045433 | DOOR, SIDE | |
| 1-2 | K1052775 | DOOR, SIDE | |
| 1-2 | 110982-00133 | DOOR,SIDE | |
| 1-2A | 125-00034A | LOCK | |
| 1-3 | K1038919B | DOOR (LH) | |
| 1-3 | 110982-00131 | DOOR,SIDE (LH) | |
| 1-4 | 2116-1522 | PLATE | |
| 1-4 | 250201-00028 | PLATE | |
| 1-5 | 2161-9052 | STOPPER;PLATE | |
| 1-5 | 110956-00002 | STOPPER, RUBBER | |
| 1-5 | 110956-00002A | STOPPER | |
| 1-6 | 2161-9053 | STOPPER;RUBBER | |
| 1-7 | K1038920 | PLATE, LOCK | |
| 1-8 | K1001260A | Stopper | |
| 1-9 | 2114-1058D45 | WASHER M10 | |
| 1-10 | S0511853 | BOLT M10X1.5X20 | |
| 1-11 | 2114-1058D30 | WASHER;PLAIN | |
| 1-12 | S4012733 | NUT M12 | |
| 1-13 | S5010313 | WASHER;PLAIN | |
| 1-14 | S0504553 | BOLT M6X1.0X14 | |
| 1-14 | S0504553 | BOLT M6X1.0X14 | |
| 1-15 | S0504453 | BOLT M6X1.0X12 | |
| 1-15 | S0504453 | BOLT M6X1.0X12 | |
| 1-16 | S5010513 | WASHER;PLAIN M8 | |
| 1-17 | S0508753 | BOLT M8X1.25X18 | |
| 1-18 | S4012633 | NUT M10X1.5 | |
| 1-20 | K1000602 | BUSHING | |
| 1-21 | K1048085 | STOPPER, RUBBER | |
| 1-22 | K1039869B | PLATE, LOCK | |
| 1-23 | 623-00074B | STAY ASSY | |
| 1-24 | 623-00075B | STAY ASSY | |
| 1-25 | K1008335 | BUSHING | |
| 1-26 | 2705-9002 | PIN;LOCK | |
| 1-27 | S4012533 | NUT M8X1.25 | |
| 1-28 | 110947-00027 | SHIM | |
| 2 | K1052808 | COVER, MUFFLER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
