Каталог запасных частей к технике: Doosan DX225LCA. REMOTE CONTROL VALVE

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

4

5

5

6

7

8

8

9

9

10

11

11

12

12

13

14

15

16

16

17

17

18

18

19

20

21

22

22

23

24

24

25

25

25A

26

27

28

28

29

30

32

33

33

34

34

35

35

36

36

37

37

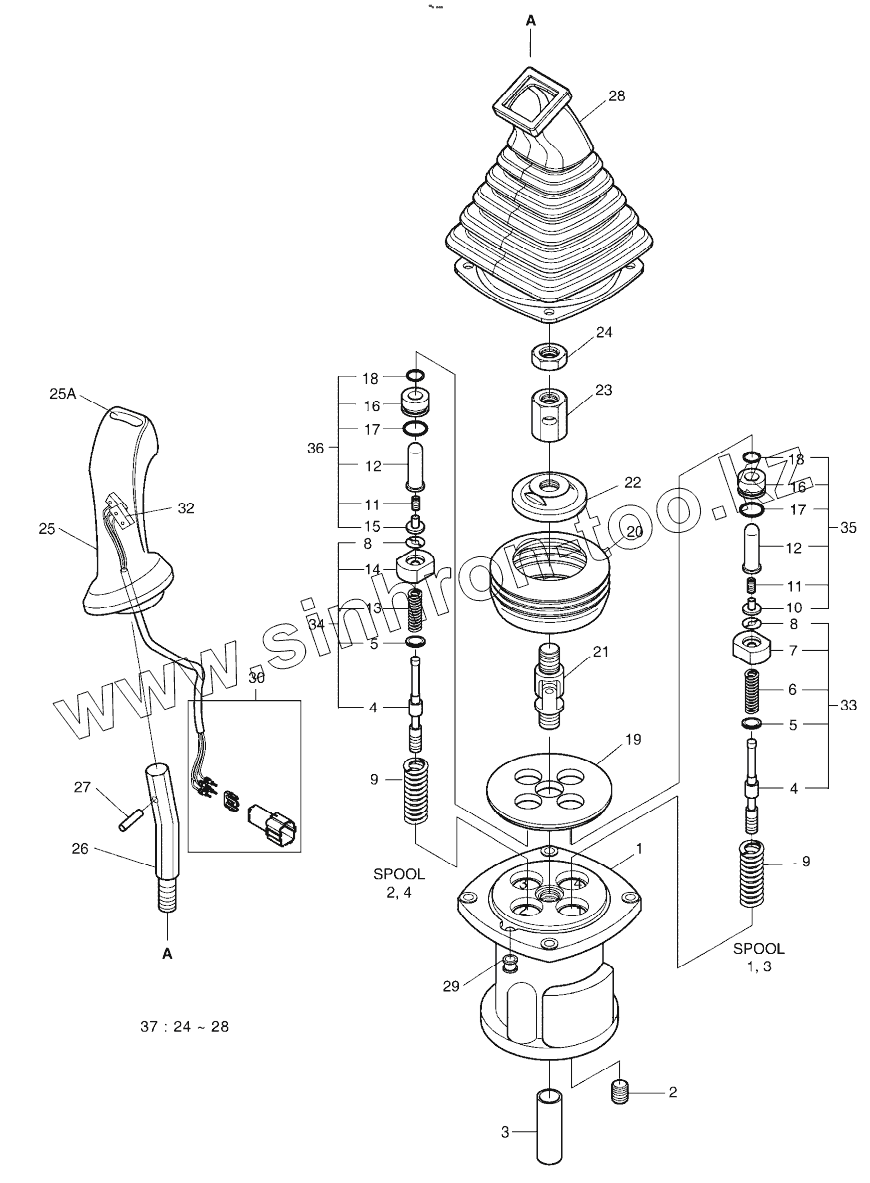

Позиция на иллюстрации	Заводской номер детали		Название детали
K1000556H	K1000556H		REMOTE CONTROL VALVE
410113-00022A	410113-00022A		VALVE, JOYSTICK
K1000555H	K1000555H		REMOTE CONTROL VALVE
410113-00021A	410113-00021A		VALVE, JOYSTICK
1	K9001114		CASE
2	2181-1116D2		PLUG
3	K9001115		BUSHING
4	K9001116		SPOOL
5	1114-00012		SHIM
6	K9001117		SPRING
7	K9001762		SEAT, SPRING
8	K9001763		STOPPER
9	K9001119		SPRING
10	1416-00017		STOPPER
11	K9001121		SPRING
12	K9001766		ROD, PUSH
13	K9001123		SPRING
14	K9001767		SEAT, SPRING
15	1416-00018		STOPPER
16	K9001768		PLUG
17	S8000205		O-RING
18	180-00198		SEAL, ROD
19	1412-00017		PLATE
20	K9001128		Boot
21	1138-00004		JOINT ASSY
22	K9001129		PLATE, SWASH
22	K9001129A		Plate, swash
23	1121-00028		NUT
24	S4012833		Nut
25	K9001130		HANDLE ASS`Y
25	K9001131		HANDLE ASS`Y
25A	1161-00021		CAP, PEANUT
26	1178-00004		BAR, HANDLE
27	S5740800		Pin, spring
28	K9001132		BELLOWS
29	1110-00169		BUSHING
30	K9001133		CONNECTOR ASS`Y
32	K9001001		SWITCH ASS'Y
33	К9003998		KIT, SPOOL (1,3)
33	410207-00175		SPOOL KIT
34	К9003999		KIT, SPOOL (2,4)
34	410207-00176		SPOOL KIT
35	К9006480		KIT, PLUG (1,3)
35	К9004000		KIT, PLUG (1,3)
36	К9006481		KIT, PLUG (2,4)
36	К9004001		KIT, PLUG (2,4)
37	К9001139		KIT, HANDLE (RH)
37	К9001140		KIT, HANDLE (LH)

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
