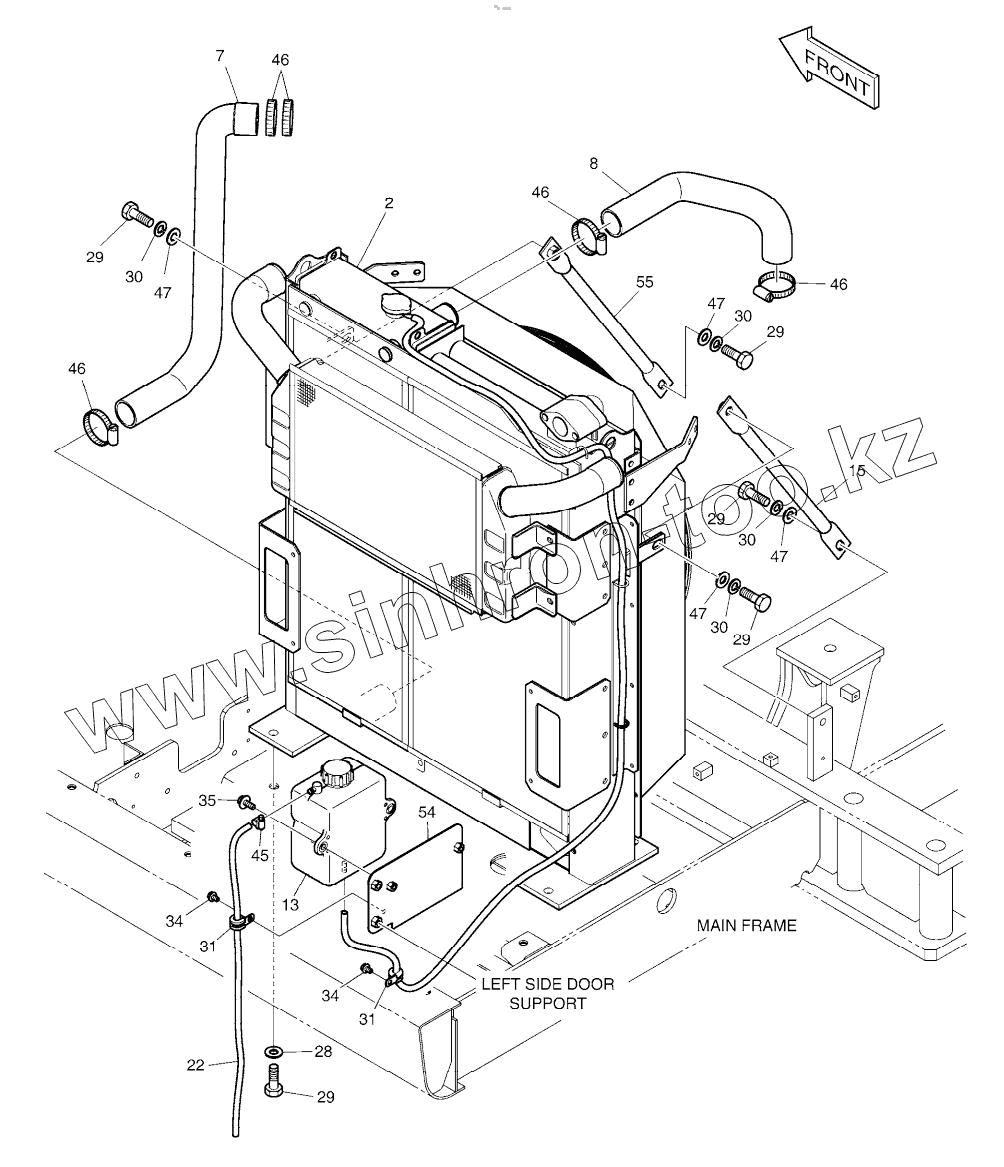

Каталог запасных частей к технике: Doosan DX225LCA. RADIATOR MOUNTING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
7
8
13
15
22
28
29
29
29
29
29
30
30
30
30
31
31
34
34
35
45
46
46
46
46
46
46
46
46
46
46
47
47
47
47
54
55
Позиция на иллюстрации Заводской номер детали Название детали
150109-00018 150109-00018 ENGINE ASSY
K1045986A K1045986A ENGINE ASSY
2 K1000752C RADIATOR ASSY
7 K1006781 HOSE, WATER
8 K1006780 HOSE, WATER
13 K1038409 TANK, RESERVE
15 K1000563B STAY
22 K1004515 HOSE
28 2114-1816A WASHER;HARD
29 S0512466 BOLT
30 S5102903 WASHER;SPRING
31 124-00208D2 CLIP D14/M8
34 K1001029 BOLT
35 DS0025016 BOLT, SET
45 S8450012 CLAMP;HOSE
46 S8470075 CLAMP
46 S8500079 Clamp
47 S5010913 WASHER M16
54 K1040048 BRACKET
55 K1047774 STAY
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
