Каталог запасных частей к технике: Doosan DX225LCA. PILOT PIPING - TWO WAY (1)

Тип техники

Марка

Модель

Схема

K1044674C

K1044674C

K1044674C

K1044674C

1

1

1A

1B

2

2

2

2

2

2

2

2

2

2

2

3

3

4

4

4

4

5

5

5

7

7

7

9

10

11

12

12

13

14

15

15

16

17

18

18

22

23

34

35

35

36

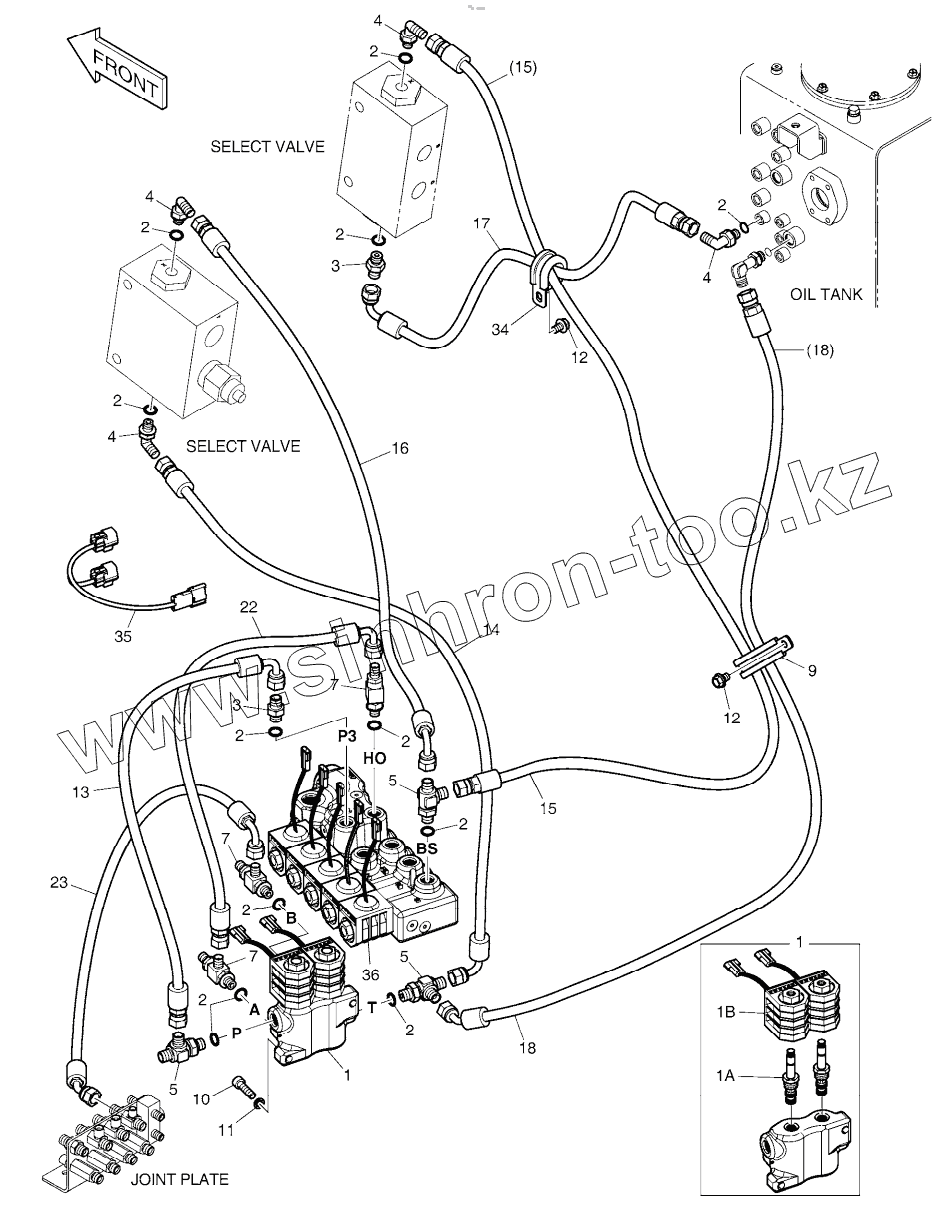

Позиция на иллюстрации	Заводской номер детали		Название детали
K1044674C	K1044674C		PILOT PIPING, TWO WAY
1	426-00247B		VALVE, SOLENOID
1A	K9007363		SPOOL, SOLENOID
1B	1519-00001		COIL 24V
2	S8000111		O-RING
3	2181-1126D14		ADAPTER;S PFO-PF1/4
4	2181-1702D4		ELBOW
5	2181-1951D1		TEE PFO1/4-2PF1/4
7	181-00779		TEE
9	124-00208D6		CLIP D38/M8
10	S2209266		Bolt
11	S5110503		WASHER;SPRING
12	K1001029		BOLT
13	DS2093035		HOSE PF1/4-350L
14	DS2093193		HOSE
15	DS2094327		HOSE PF1/4-2320L
16	DS2093256		HOSE
17	DS2093028		HOSE
18	DS2092045		HOSE
22	DS2093202		HOSE PF1/4-480L
23	DS2090008		HOSE
34	124-00208D4		CLIP D26/M8
35	K1000816		HARNESS
35	K1003638B		HARNESS, JOINT
36	K1045023		VALVE, SOLENOID

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
