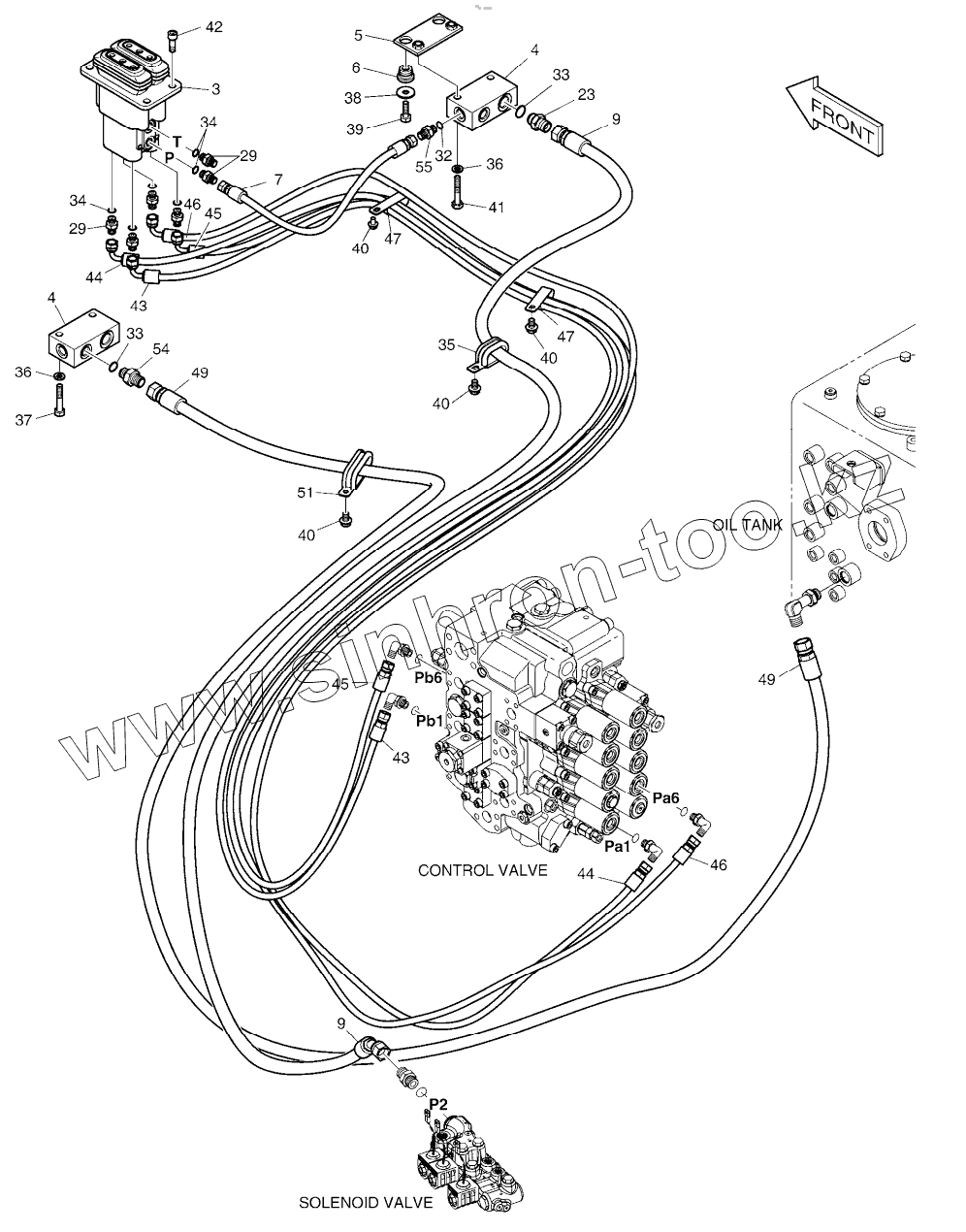

Каталог запасных частей к технике: Doosan DX225LCA. PILOT PIPING (8)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
3
4
4
5
6
7
9
9
23
29
29
32
33
33
34
34
35
36
36
37
38
39
40
40
40
40
41
42
43
43
44
44
45
45
46
46
47
47
49
49
51
54
55
Позиция на иллюстрации Заводской номер детали Название детали
420212-02892 420212-02892 PIPING,PILOT
K1044708 K1044708 PILOT PIPING
420212-02892B 420212-02892B PIPING PILOT
420212-02892A 420212-02892A PIPING,PILOT
3 420-00467A VALVE, PEDAL
4 2423-1470 BLOCK
5 621-02151 PLATE
6 198-00016 RUBBER
7 DS2094006 HOSE
9 DS2054356 HOSE
23 2471-1135 FILTER;ADAPTER
29 2181-1126D14 ADAPTER;S PFO-PF1/4
32 S8000141 O-RING
33 S8000181 O-RING
34 S8000111 O-RING
35 124-00209D2 CLIP
36 2114-2031D5 WASHER;SPRING M10
37 S0558666 BOLT
38 2114-1058D10 WASHER
39 S0512266 BOLT
40 K1001029 BOLT
41 S0558766 Bolt
42 S2212266 BOLT;SOCKET M10X1.5X30
43 DS2093189 HOSE
44 DS2093191 HOSE PF1/4-2880L
45 DS2093190 HOSE
46 DS2093192 HOSE
47 124-00209D3 CLIP
49 DS2053833 HOSE
51 124-00209D8 CLIP
54 2181-1126D6 ADAPTER
55 2181-1126D36 ADAPTER PFO3/8-PF1/4
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
