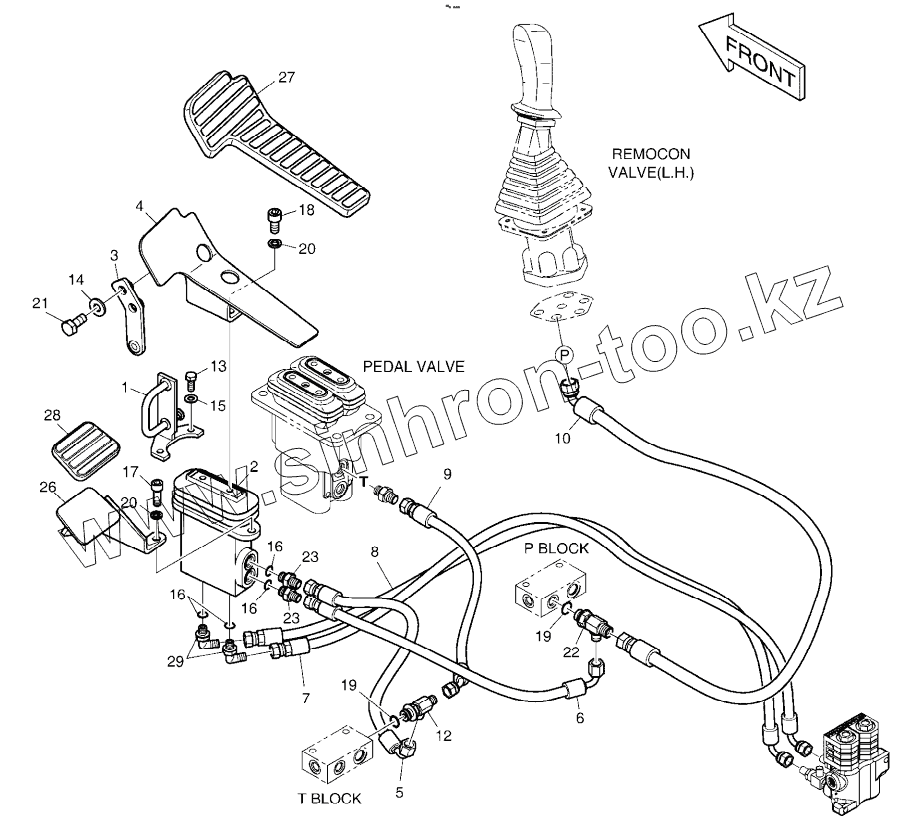

Каталог запасных частей к технике: Doosan DX225LCA. PILOT PIPING (2) - ROTATING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
K1007262E
K1007262E
K1007262E
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
16
16
17
18
19
19
20
20
21
22
23
23
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали
K1007262E K1007262E PILOT PIPING-ROTATING
1 K1001873A PLATE
2 K1017382A PEDAL VALVE
3 K1001871B PLATE
4 195-01684A BRACKET;PEDAL(L.H)
5 DS2093130 HOSE
6 DS2093202 HOSE PF1/4-480L
7 DS2093204 HOSE PF1/4-2430L
8 DS2093205 HOSE
9 DS2092046 HOSE
10 DS2095003 HOSE
12 2181-1951D7 TEE PFO3/8-2PF1/4
13 S0508866 BOLT
14 S5102603 WASHER;SPRING M10
15 S5102503 WASHER;SPRING
16 S8000111 O-RING
17 S2212266 BOLT;SOCKET M10X1.5X30
18 S2211866 BOLT;SOCKET
19 S8000141 O-RING
20 S5110603 WASHER;SPRING
21 S0512066 BOLT
22 2181-1951D6 TEE
23 2181-1126D14 ADAPTER;S PFO-PF1/4
26 K1003948A FOOT REST
27 161-00382 RUBBER;PEDAL(L.H)
28 K1006656 RUBBER, PEDAL
29 2181-1702D4 ELBOW
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
