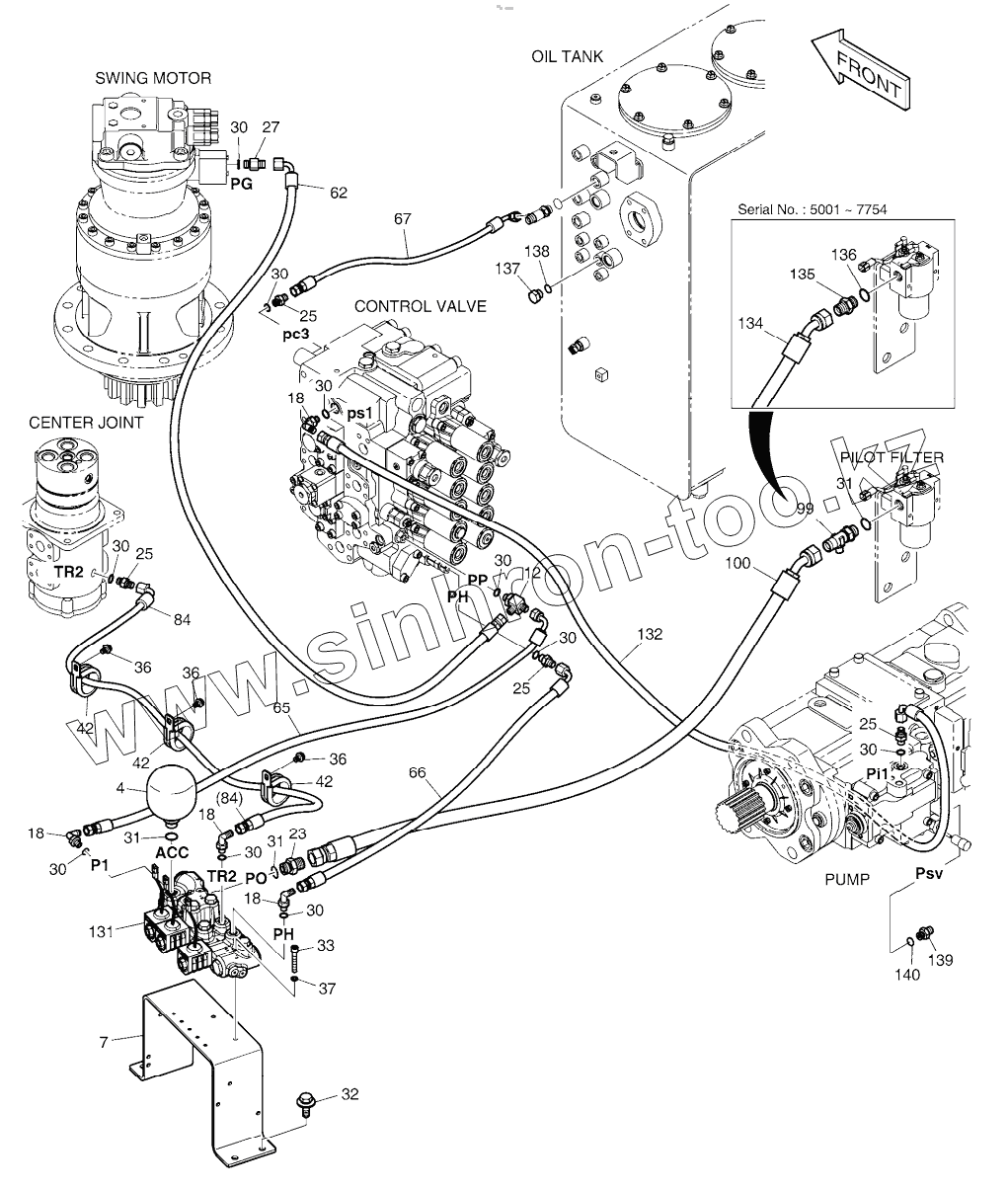

Каталог запасных частей к технике: Doosan DX225LCA. PILOT PIPING (2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
4
7
12
18
18
18
18
23
25
25
25
25
27
30
30
30
30
30
30
30
30
30
30
31
31
31
31
31
31
31
31
32
33
36
36
36
37
42
42
42
62
65
66
67
84
84
99
100
131
132
132
134
135
136
137
138
139
140
Позиция на иллюстрации Заводской номер детали Название детали
K1044664A K1044664A PILOT PIPING
4 2460-9057A ACCUMULATOR
7 K1039014A BRACKET
12 K1038032 TEE
18 2181-1702D4 ELBOW
23 2181-1126D6 ADAPTER
25 2181-1126D14 ADAPTER;S PFO-PF1/4
27 2181-1126D38 Adapter
30 S8000111 O-RING
31 S8000181 O-RING
31 S8000181 O-RING
32 DS0025017 BOLT
33 S2209666 BOLT
36 K1001029 BOLT
37 S5110503 WASHER;SPRING
42 124-00208D7 CLIP;BAND
62 DS2093193 HOSE
65 DS2093080 HOSE
66 DS2093212 HOSE
67 DS2093017 HOSE
84 DS2093034 HOSE
99 2181-1951D19 TEE PFO1/2XPF1/2XPF1/4
100 2184-1060D70 HOSE PF1/2-1700L
131 K1047557 VALVE, SOLENOID
132 DS2093181 HOSE PF1/4-2500L
132 2184-1046D187 Hose
134 DS2054336 HOSE PF1/2-1760L
135 2181-1126D6 ADAPTER
136 S8000181 O-RING
137 2181-1950D1 PLUG
138 S8000111 O-RING
139 2181-1126D14 ADAPTER;S PFO-PF1/4
140 S8000111 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
