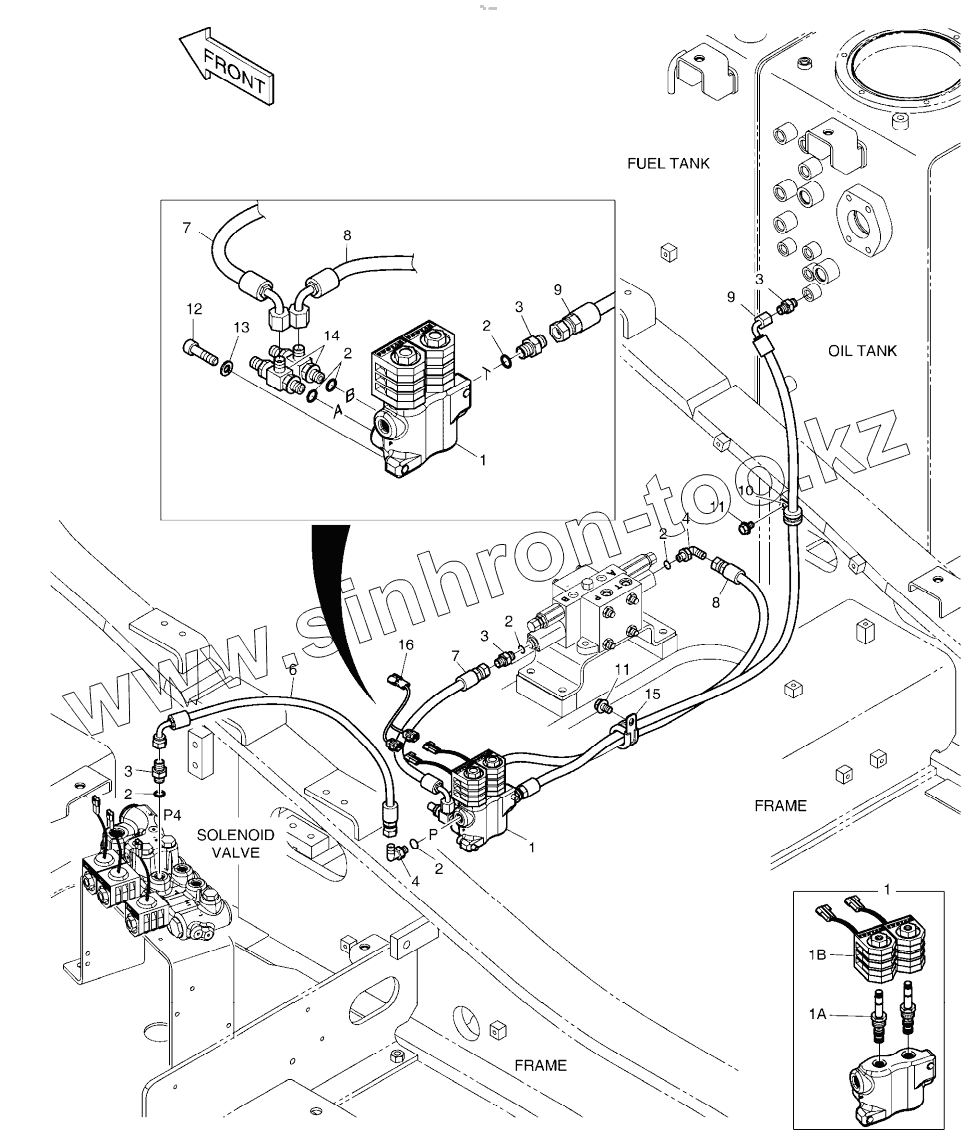

Каталог запасных частей к технике: Doosan DX225LCA. PILOT PIPING (1) - ROTATING

Тип техники

Марка

Модель

Схема

1

1

1

1A

1B

2

2

2

2

2

2

3

3

3

3

4

4

6

7

7

8

8

9

9

10

11

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
K1044684	K1044684		PILOT PIPING, ROTATING
1	426-00247B		VALVE, SOLENOID
1A	K9007363		SPOOL, SOLENOID
1B	1519-00001		COIL 24V
2	S8000111		O-RING
3	2181-1126D14		ADAPTER;S PFO-PF1/4
4	2181-1702D4		ELBOW
6	DS2093040		HOSE
7	DS2093027		HOSE PF1/4-500L
8	DS2093074		HOSE
9	DS2093201		HOSE ASSY, HYDRAULIC
10	124-00208D2		CLIP D14/M8
11	K1001029		BOLT
12	S2209266		Bolt
13	S5110503		WASHER;SPRING
14	181-00779		TEE
15	124-00208D4		CLIP D26/M8
16	K1000817		HARNESS

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
