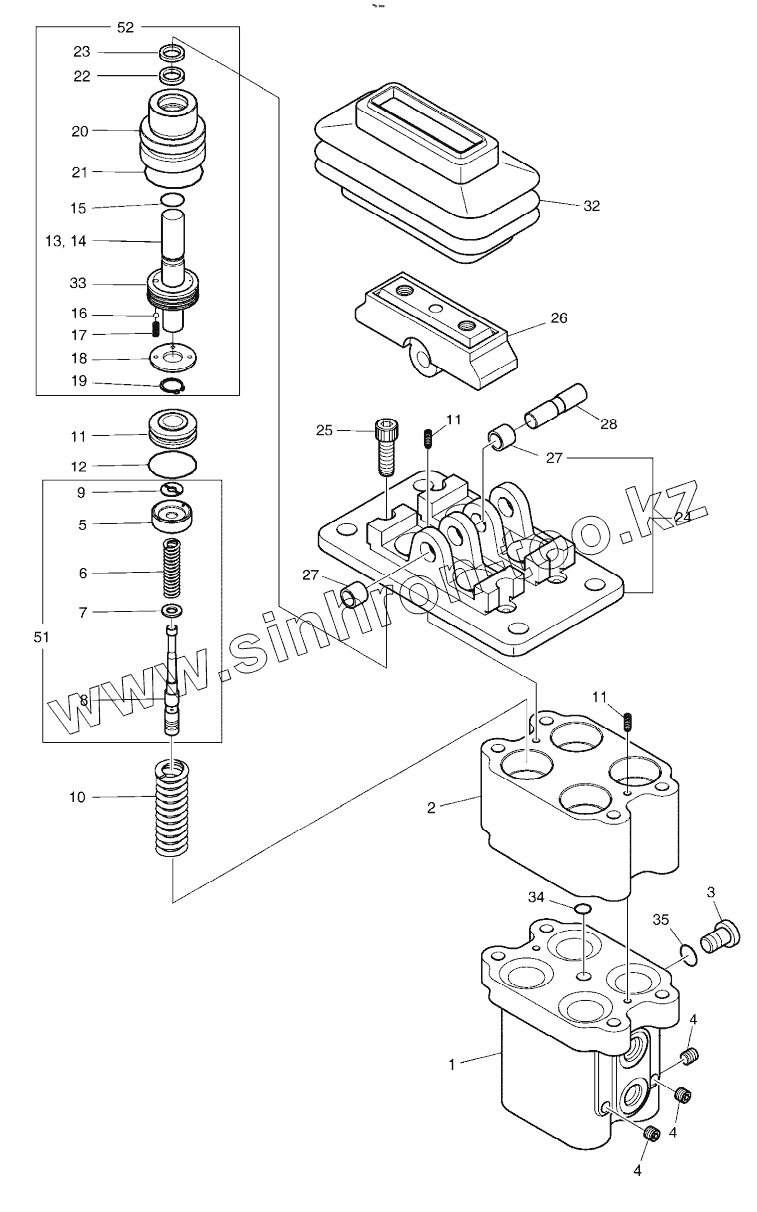

Каталог запасных частей к технике: Doosan DX225LCA. PEDAL VALVE

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

5

6

7

8

9

10

11

11

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

27

28

32

33

34

35

51

52

Позиция на иллюстрации	Заводской номер детали		Название детали
420-00467A	420-00467A		VALVE, PEDAL
1	BODY		Body
2	BODY		Body
3	420-00112		PLUG
4	2181-1116D1		Plug
5	429-00004		SEAT, SPRING
6	K9001141		SPRING
7	429-00005		SEAT, SPRING
8	424-00042		SPOOL
9	161-00080		STOPPER
10	K9006860		SPRING
11	S5740600		PIN, SPRING
12	S8000261		O-ring
13	ROD, PUSH		Rod, push
14	S5740480		PIN, SPRING
15	SEAL		Seal
16	148-00012		BALL, STEEL
17	129-00043		SPRING
18	159-00017		PLATE
19	115-00042		RING, SNAP
20	PLUG		Plug
21	S8010251		O-ring
22	180-00198		SEAL, ROD
23	180-00199		SEAL, DUST
24	K9006865		KIT, COVER
25	S2210071		BOLT;SOCKET
26	K9006866		KIT, CAM
27	2110-1184D7		BUSH
28	K9006861		SHAFT, CAM
32	K9006862		BELLOWS
33	1409-00225		PISTON
34	S8000081		O-RING
35	S8000111		O-RING
51	K9006863		KIT, SPOOL
52	K9006864		KIT, PLUG

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
