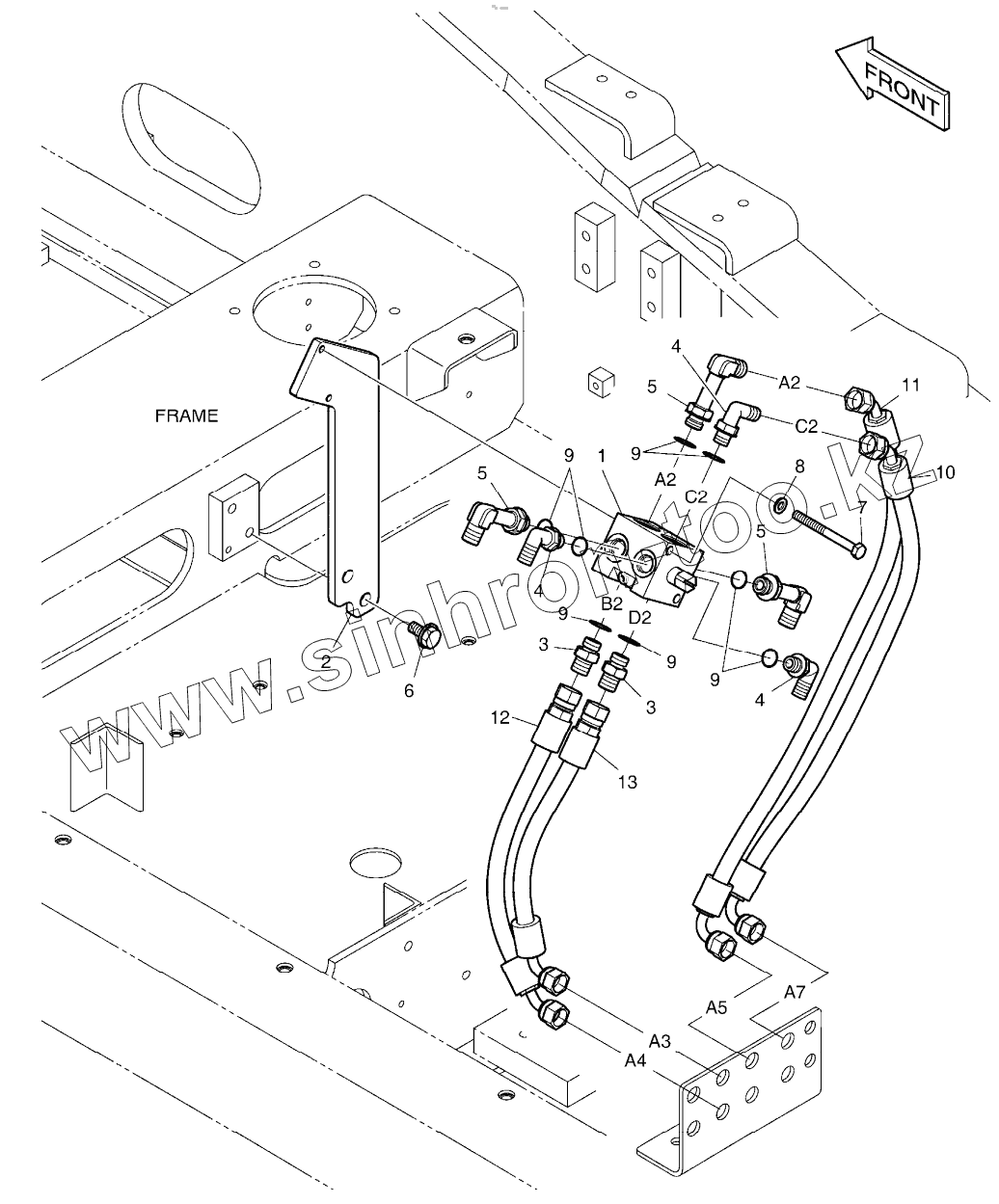

Каталог запасных частей к технике: Doosan DX225LCA. PATTERN CHANGE PIPING (1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
420212-07077
1
2
3
3
4
4
4
5
5
5
6
7
8
9
9
9
9
9
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали
420212-07077 420212-07077 PIPING,PILOT, PATTERN CHANG
1 K1014874 VALVE, SELECTOR
2 K1015780 BRACKET
3 2181-1126D7 ADAPTER PFO3/8-PF3/8
4 2181-1702D5 ELBOW PF3/8-PF3/8
5 2181-1702D51 Elbow
6 DS0025018 BOLT
7 S0557066 BOLT
8 S5102503 WASHER;SPRING
9 S8000141 O-RING
10 DS2090019 HOSE
11 DS2090022 HOSE
12 DS2092080 HOSE
13 DS2095031 HOSE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
