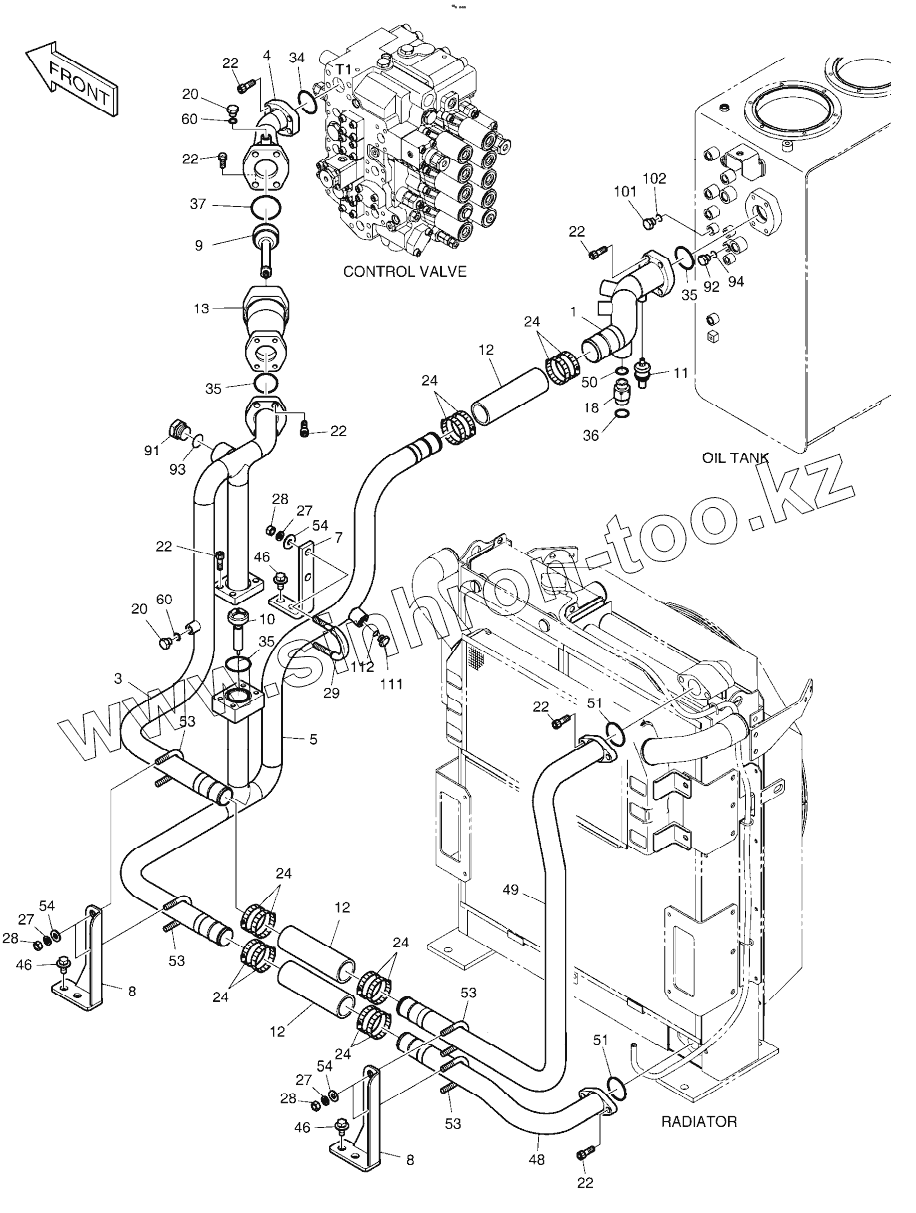

Каталог запасных частей к технике: Doosan DX225LCA. OIL COOLER PIPING (2)
110406-00039
110406-00039
1
1
3
4
5
7
8
8
9
10
11
12
12
12
13
18
20
20
22
22
22
22
22
22
22
24
24
24
24
24
24
27
27
27
28
28
28
29
34
35
35
35
36
37
46
46
46
48
49
50
51
51
53
53
53
53
54
54
54
54
54
54
60
60
91
92
93
94
101
102
111
112
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 420212-00225 | 420212-00225 | PIPING,OIL COOLER | |
| K1039406A | K1039406A | OIL COOLER PIPING | |
| 110406-00039 | 110406-00039 | BRACKET | |
| 1 | K1036301 | PIPE | |
| 1 | 420202-00015 | PIPE | |
| 3 | K1036303B | PIPE | |
| 4 | 140-01604C | PIPE | |
| 5 | K1036302B | PIPE | |
| 7 | K1044617 | PLATE | |
| 8 | K1039456A | PLATE | |
| 9 | K1002341 | VALVE, BYPASS | |
| 10 | K1007197 | VALVE, BYPASS | |
| 11 | 549-00095 | SWITCH, PRESSURE | |
| 12 | 2185-1776D2 | HOSE-200L | |
| 13 | K1000644B | PIPE | |
| 18 | 2181-2627D5 | ADAPTER | |
| 20 | 2181-1950D1 | PLUG | |
| 22 | S2215366 | BOLT;SOCKET M12X1.75X35 | |
| 24 | S8500079 | Clamp | |
| 27 | S5102703 | WASHER;SPRING M10 | |
| 28 | S4012733 | NUT M12 | |
| 29 | 120-00317 | BOLT | |
| 34 | 2180-1026D24 | O-ring | |
| 35 | 2180-1026D27 | O-RING | |
| 36 | S8030121 | O-RING | |
| 37 | 2180-1026D31 | O-RING | |
| 46 | DS0025018 | BOLT | |
| 48 | K1036143A | PIPE | |
| 49 | K1036299A | PIPE | |
| 50 | S8000231 | O-RING | |
| 51 | 2180-1026D28 | O-RING | |
| 53 | 2120-1413D12 | BOLT;U | |
| 54 | 2114-1058D46 | WASHER | |
| 54 | 2114-1058D72 | Washer | |
| 60 | S8000111 | O-RING | |
| 91 | 2181-1950D9 | PLUG PFO1 | |
| 92 | 2181-1950D1 | PLUG | |
| 93 | S8000291 | O-RING | |
| 94 | S8000111 | O-RING | |
| 101 | 2181-1950D1 | PLUG | |
| 102 | S8000111 | O-RING | |
| 111 | 2181-1950D2 | PLUG PFO1/2 | |
| 112 | S8000141 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
