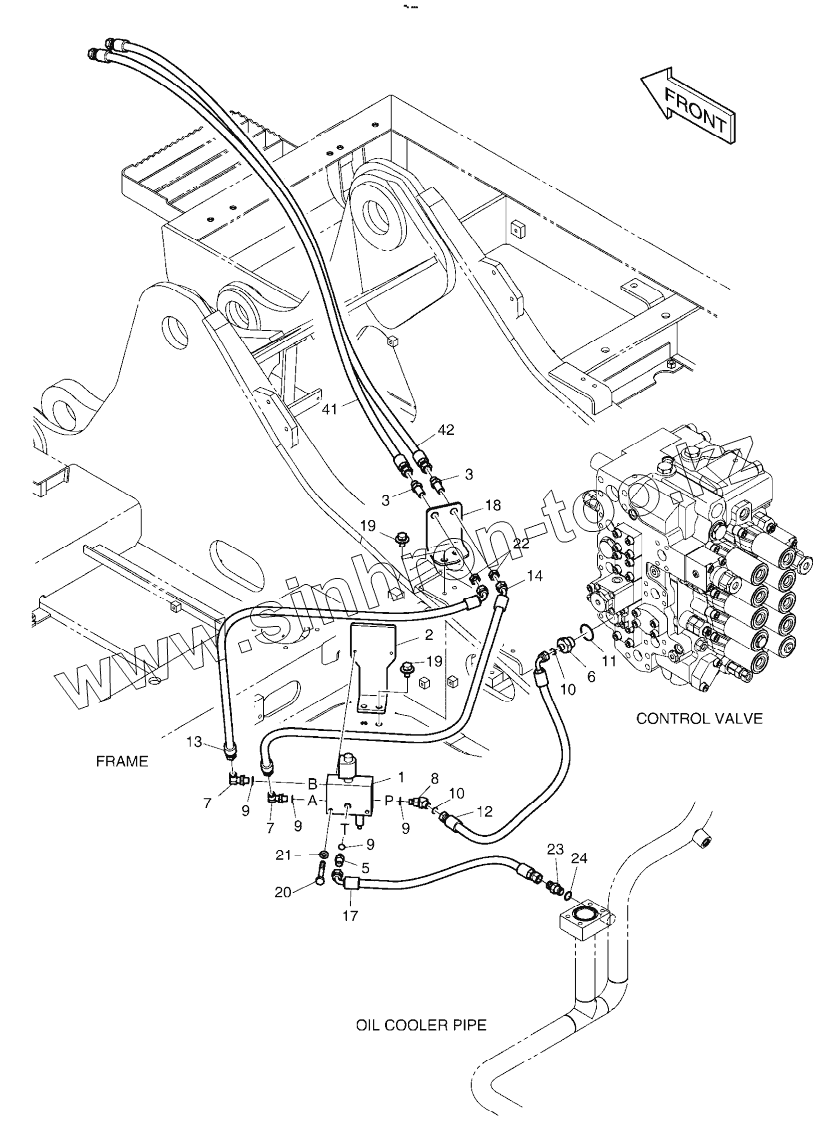

Каталог запасных частей к технике: Doosan DX225LCA. MAIN PIPING - QUICK FIT

Тип техники

Марка

Модель

Схема

1

2

3

3

5

6

7

7

8

9

9

9

9

10

10

11

12

13

14

17

17

18

19

19

20

21

22

23

24

41

42

Позиция на иллюстрации	Заводской номер детали		Название детали
420212-03011	420212-03011		PIPING,MAIN, QUICK FIT
K1027502A	K1027502A		MAIN PIPING-QUICK FIT
1	426-00287		VALVE, QUICK-FIT
2	195-03123E		BRACKET
3	181-00078D1		ADAPTER 2PF3/8
5	2181-1126D85		Adapter
6	DS2404024		ADAPTER
7	2181-1702D3		ELBOW
8	DS2338029		ELBOW
9	S8000111		O-RING
10	S8030061		O-RING
11	S8000231		O-RING
12	DS2013515		HOSE
13	DS2054293		HOSE
14	DS2054394		HOSE
17	DS2093001		HOSE
17	DS2093300		HOSE
18	K1000351A		PLATE
19	DS0025019		BOLT
20	S0556466		Bolt
21	S5102503		WASHER;SPRING
22	121-00010D1		NUT
23	2181-1126D7		ADAPTER PFO3/8-PF3/8
24	S8000141		O-RING
41	DS2053868		HOSE
42	DS2053869		HOSE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
