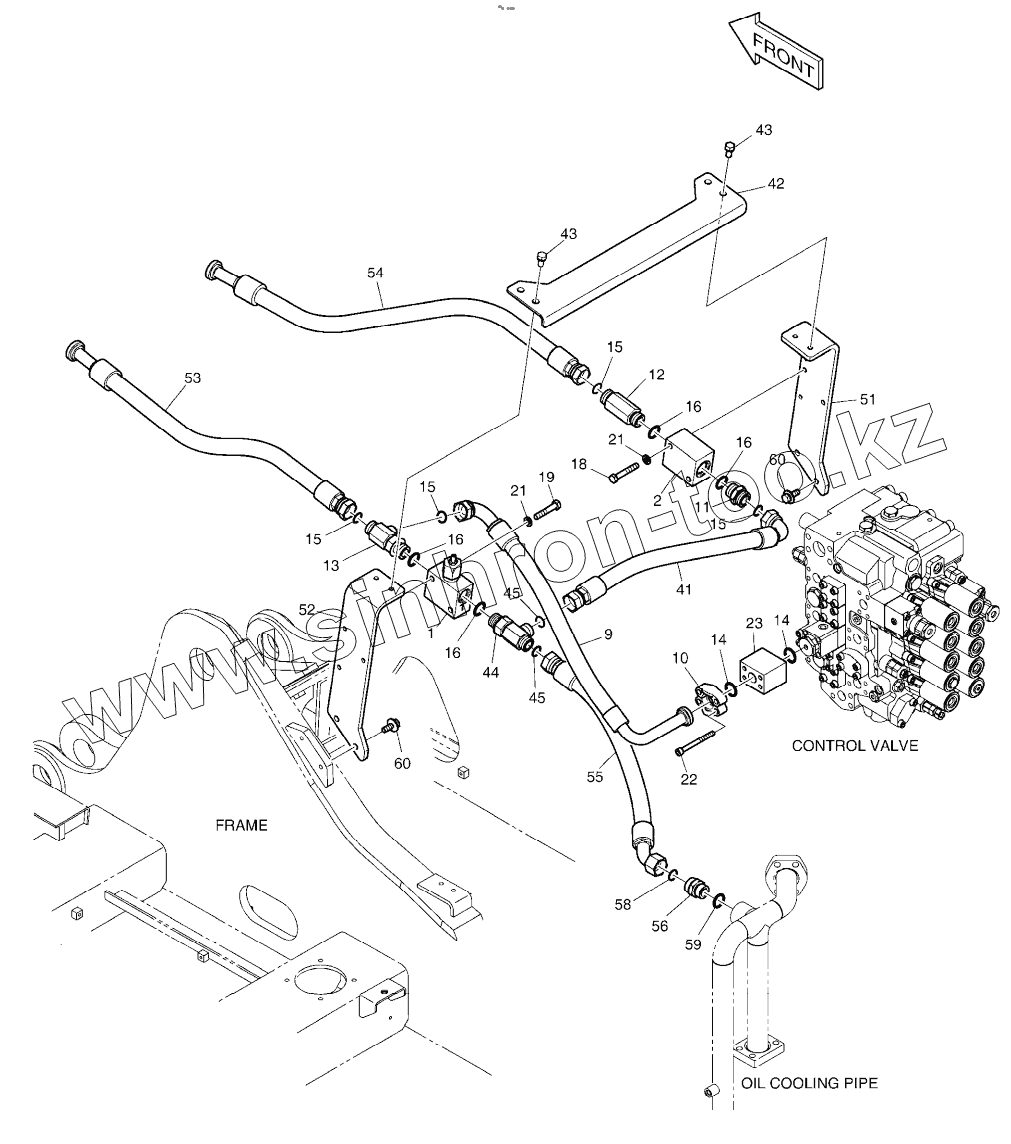

Каталог запасных частей к технике: Doosan DX225LCA. MAIN PIPING - ONE WAY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
9
10
11
12
13
14
14
15
15
15
15
16
16
16
16
18
19
21
21
22
23
41
42
43
43
44
45
45
51
52
53
54
55
56
58
59
60
60
Позиция на иллюстрации Заводской номер детали Название детали
420212-00336 420212-00336 PIPING,MAIN, ONE WAY
K1044599 K1044599 MAIN PIPING-ONE WAY
1 426-00267A VALVE, RELIEF
1 426-00267B VALVE, RELIEF
2 423-00193B BLOCK
9 DS2026201 HOSE
10 2181-9078 Flange
11 2181-4133D6 ADAPTER PFO1-UNF1 7/16
12 DS2232107 ADAPTER
13 2181-2293D4 Tee
14 2180-1026D19 O-RING
15 S8030161 O-RING
16 S8000291 O-RING
18 S0561266 BOLT
19 S0561066 BOLT
21 S5102703 WASHER;SPRING M10
22 S2213466 Bolt
23 2181-2170 Block, spacer
41 DS2013834 HOSE
42 K1000358B BRACKET
43 DS0025019 BOLT
44 2181-2293D4 Tee
45 S8030161 O-RING
51 195-03436B BRACKET
52 195-03435B BRACKET
53 DS2016055 HOSE
54 DS2016055 HOSE
55 DS2012300 HOSE
56 2181-4133D6 ADAPTER PFO1-UNF1 7/16
58 S8030161 O-RING
59 S8000291 O-RING
60 DS0025020 BOLT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
