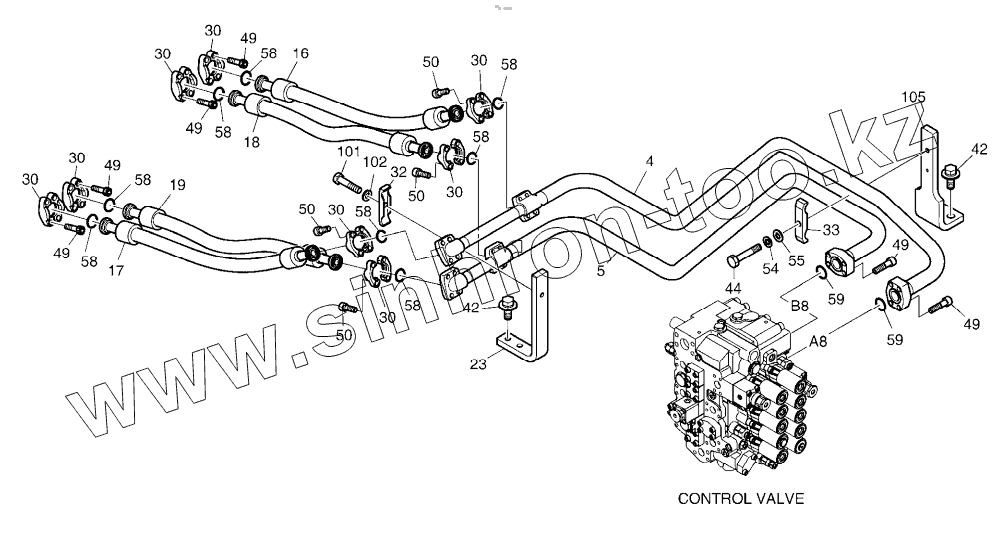

Каталог запасных частей к технике: Doosan DX225LCA. MAIN PIPING (2) - BOOM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
K1044586B
4
5
16
17
18
19
23
30
30
30
30
30
30
30
30
32
33
42
42
44
49
49
49
49
49
49
50
50
50
50
54
55
58
58
58
58
58
58
58
58
59
59
101
102
105
Позиция на иллюстрации Заводской номер детали Название детали
K1044586B K1044586B MAIN PIPING
4 140-01601C PIPE, BOOM UP
5 140-01602C PIPE, BOOM DOWN
16 DS2038222 HOSE
17 DS2038222 HOSE
18 DS2038144 HOSE
19 DS2038144 HOSE
23 195-02883B PLATE
30 2181-9079 FLANGE
32 2124-1025D6 CLAMP
33 2124-1025D5 Clamp
42 DS0025020 BOLT
44 S0561066 BOLT
49 S2212466 BOLT;SOCKET M10X1.5X40
50 S2212266 BOLT;SOCKET M10X1.5X30
54 S5102703 WASHER;SPRING M10
55 S5010713 WASHER;PLAIN
58 2180-1026D2 O-RING
59 2180-1026D19 O-RING
101 S0560866 BOLT
102 S5102703 WASHER;SPRING M10
105 195-02884B PLATE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
