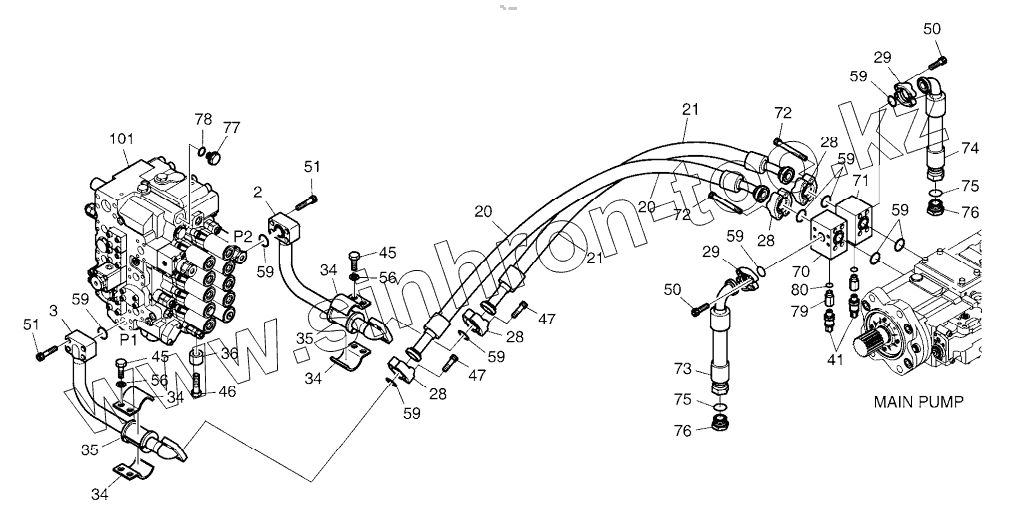

Каталог запасных частей к технике: Doosan DX225LCA. MAIN PIPING (1) - PUMP Serial No. 6005 -

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
420212-00576
2
3
20
20
21
21
28
28
28
28
29
29
34
34
34
34
35
35
36
41
45
45
46
47
47
50
50
51
51
56
56
59
59
59
59
59
59
59
59
70
71
72
72
73
74
75
75
76
76
77
78
79
80
101
Позиция на иллюстрации Заводской номер детали Название детали
420212-00576 420212-00576 PIPING,MAIN
2 140-01484B PIPE
3 140-01485B PIPE
20 DS2097013 HOSE
21 DS2097014 HOSE
28 2181-9081 FLANGE;SPLIT
29 2181-9078 Flange
34 124-00218 CLAMP
35 161-00281 RUBBER
36 114-00425 Spacer
41 K1048145 SENSOR, PRESSURE
45 S0562766 BOLT
46 S0565466 BOLT M16X2.0X60
47 S2215466 BOLT;SOCKET
50 S2212266 BOLT;SOCKET M10X1.5X30
51 S2215766 Bolt
56 S5102803 Washer
59 2180-1026D19 O-RING
70 K1006396B BLOCK
71 K1007164B BLOCK
72 S2217066 BOLT, SOCKET
73 DS2018100 HOSE
74 DS2018100 HOSE
75 S8030161 O-RING
76 2181-2218D6 PLUG
77 2181-1950D9 PLUG PFO1
78 S8000291 O-RING
79 DS2242029 REDUCER
80 S8000141 O-RING
101 K1025391 VALVE, CONTROL
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
