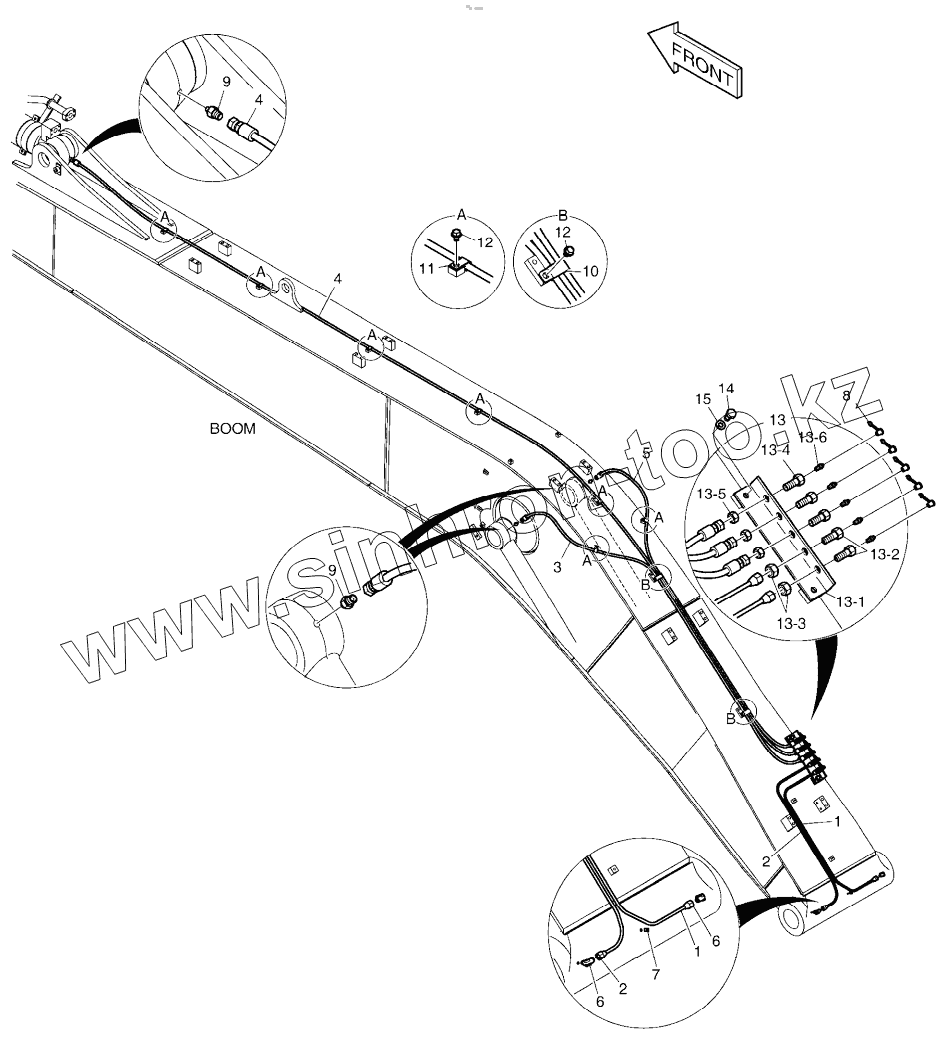

Каталог запасных частей к технике: Doosan DX225LCA. LUBRICATION PIPING - BOOM 8.5m

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

4

5

6

6

7

8

9

9

10

11

12

12

13

13-1

13-2

13-3

13-4

13-5

13-6

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
K1045838	K1045838		LUBRICATION PIPING (8.5M BOO
1	K1038814		PIPE
2	K1038815		PIPE
3	DS2053864		HOSE
4	DS2053884		HOSE
5	2184-1045D254		HOSE
6	2181-1925		ELBOW
7	S3524403		PLUG;DRAIN M10X1.5X15
8	160-00020		CAP;GREASE NIPPLE
9	2181-4112		Adapter
10	124-00199D4		Clip
11	2124-1353D2		CLIP
12	K1001029		BOLT
13	K1038003		GREASE PLATE ASSY
13-1	K1037887		PLATE
13-2	181-00525		REDUCER PT1/8-PF1/4
13-3	S4032833		NUT M14X1.5
13-4	181-00103		REDUCER PT1/8-PF1/4
13-5	121-00006		NUT PF1/4
13-6	S6710041		NIPPLE;GREASE
14	S0511866		BOLT
15	S5102603		WASHER;SPRING M10

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
