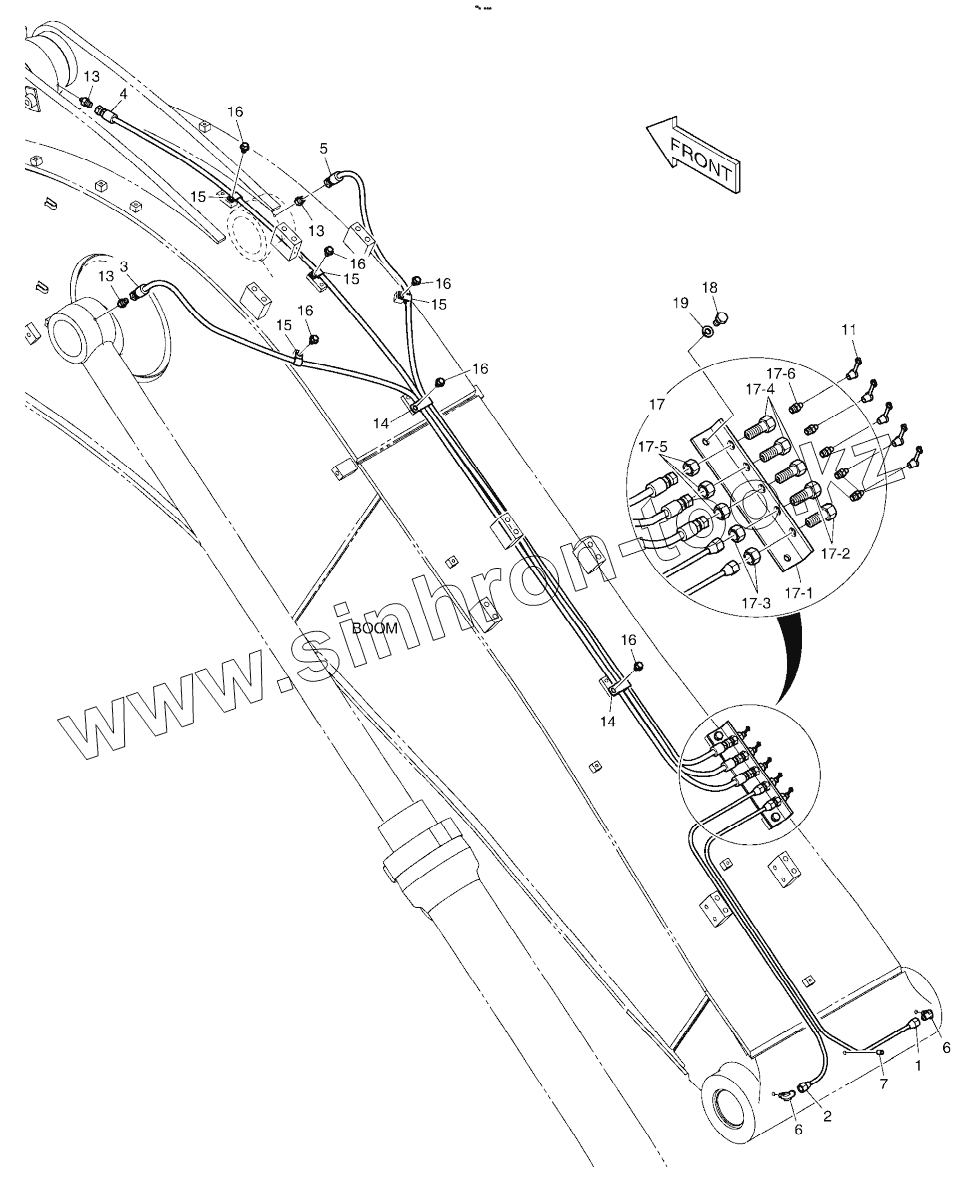

Каталог запасных частей к технике: Doosan DX225LCA. LUBRICATION PIPING - BOOM 5.2m

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
11
13
13
13
14
14
15
15
15
15
16
16
16
16
16
16
17
17-1
17-2
17-3
17-4
17-5
17-6
18
19
Позиция на иллюстрации Заводской номер детали Название детали
K1045915 K1045915 LUBRICATION PIPING-BOOM 5.2
1 K1038814 PIPE
2 K1038815 PIPE
3 DS20531021 HOSE
4 DS2053997 HOSE
5 DS2053867 HOSE PF1/4-2140L
6 2181-1925 ELBOW
7 S3524403 PLUG;DRAIN M10X1.5X15
11 160-00020 CAP;GREASE NIPPLE
13 2181-4112 Adapter
14 124-00199D4 Clip
15 2124-1353D2 CLIP
16 K1001029 BOLT
17 K1038003 GREASE PLATE ASSY
17-1 K1037887 PLATE
17-2 181-00525 REDUCER PT1/8-PF1/4
17-3 S4032833 NUT M14X1.5
17-4 181-00103 REDUCER PT1/8-PF1/4
17-5 121-00006 NUT PF1/4
17-6 S6710041 NIPPLE;GREASE
18 S0511866 BOLT
19 S5102603 WASHER;SPRING M10
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
