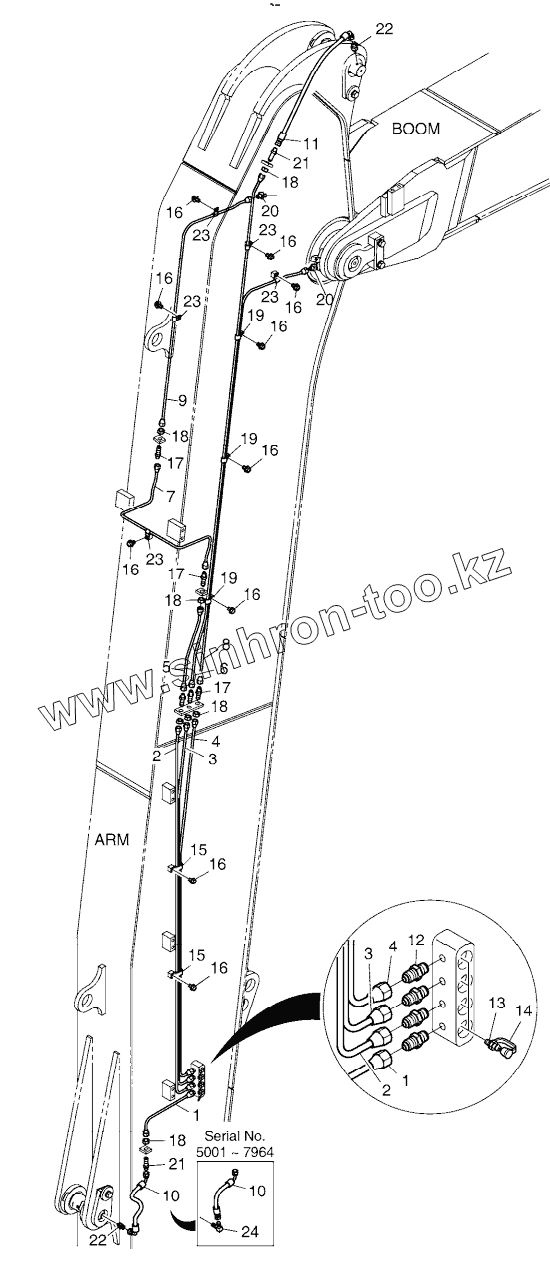

Каталог запасных частей к технике: Doosan DX225LCA. LUBRICATION PIPING - ARM 6.2m
420212-05313
420212-05313
420212-05313
420212-05313
420212-05313
420212-05313
420212-05313
420212-05313
420212-05313
420212-05313
K1018590
K1018590
K1018590
K1018590
K1018590
K1018590
K1018590
K1018590
K1018590
K1018590
1
1
2
2
3
3
4
4
5
6
7
8
9
10
10
10
10
10
10
10
10
10
11
12
13
14
15
15
16
16
16
16
16
16
16
16
16
16
17
17
17
18
18
18
18
18
19
19
19
20
20
21
21
22
22
22
22
22
22
23
23
23
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 420212-05313 | 420212-05313 | PIPING,LUBRICATION, 6.2M | |
| K1018590 | K1018590 | LUBRICATION PIPING (6.2M_A | |
| 1 | K1011522 | PIPE | |
| 2 | K1018714 | PIPE | |
| 3 | K1018715 | PIPE | |
| 4 | K1018762 | PIPE | |
| 5 | K1011527 | PIPE | |
| 6 | K1018763 | PIPE | |
| 7 | K1018764 | PIPE | |
| 8 | K1018765 | PIPE | |
| 9 | K1018766 | PIPE | |
| 10 | 2184-1036D38 | Hose | |
| 10 | DS2059593 | HOSE PF1/4-350L | |
| 10 | DS2059607 | HOSE PF1/4-350L | |
| 11 | 2184-1036D199 | Hose assy, hydraulic | |
| 12 | 2181-1184 | Adapter | |
| 13 | S6710041 | NIPPLE;GREASE | |
| 14 | 160-00020 | CAP;GREASE NIPPLE | |
| 15 | DS2805008 | Clip | |
| 16 | K1001029 | BOLT | |
| 17 | DS2225009 | Adapter | |
| 18 | S4032833 | NUT M14X1.5 | |
| 19 | DS2805007 | Clip | |
| 20 | K1010730 | Elbow | |
| 21 | 2181-1923D12 | Adapter | |
| 22 | 2181-4112 | Adapter | |
| 22 | 2181-4112 | Adapter | |
| 23 | DS2802023 | Clip | |
| 24 | 2181-1111D11 | Elbow |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
