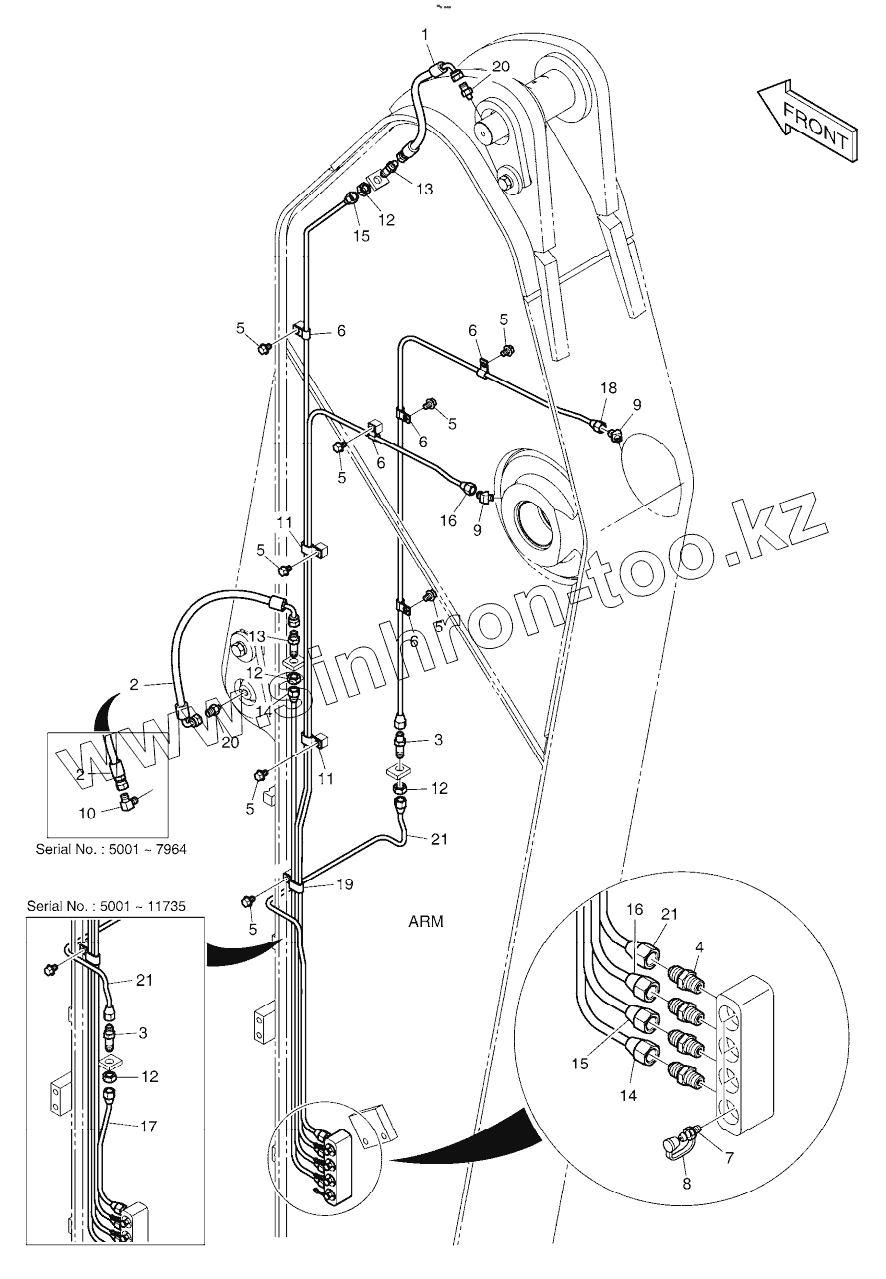

Каталог запасных частей к технике: Doosan DX225LCA. LUBRICATION PIPING - ARM 3.5m

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
420212-05312
420212-05312
K1013379
K1013379
1
2
2
2
2
3
3
3
3
4
5
5
5
5
5
5
5
5
6
6
6
6
6
7
8
9
9
10
11
11
12
12
12
12
12
12
12
12
12
12
13
13
14
14
15
15
16
16
17
18
19
20
20
20
20
21
21
21
21
21
21
Позиция на иллюстрации Заводской номер детали Название детали
420212-05312 420212-05312 PIPING,LUBRICATION, 3.5M
K1013379 K1013379 LUBRICATION PIPING
1 DS2055849 HOSE
2 DS2055822 Hose
2 DS2059598 HOSE PF1/4-360L
3 DS2225009 Adapter
3 DS2225009 Adapter
4 2181-1184 Adapter
5 K1001029 BOLT
6 DS2802023 Clip
7 S6710041 NIPPLE;GREASE
8 160-00020 CAP;GREASE NIPPLE
9 K1000057 Elbow
10 2181-1111D11 Elbow
11 DS2805007 Clip
12 S4032833 NUT M14X1.5
12 S4032833 NUT M14X1.5
13 2181-1923D12 Adapter
14 K1010218 PIPE
15 K1013684 PIPE
16 K1013685 PIPE
17 K1010221 PIPE
18 K1013686 PIPE
19 DS2805008 Clip
20 2181-4112 Adapter
20 2181-4112 Adapter
21 K1013687 PIPE
21 420205-00284 PIPE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
